2.6 Комплектність поставки
У комплект поставки входять:
1. Шафи КРП (окремими шафами або блоками по 2-3 шафи в повної заводської готовності) в обсязі замовлення.
2. Демонтовані на період транспортування міжблочні з'єднання головних і допоміжних ланцюгів.
3. Струмопроводи (шинні мости).
4. Резервні викатні елементи – на замовлення.
5. Пристосування та запасні частини згідно з відомістю ЗІП.
6. Експлуатаційна документація (схеми принципові та монтажні допоміжних ланцюгів, монтажний креслення, паспорт, інструкція з експлуатації, схема головних з'єднань-опитувальний лист.).
3 План роботи

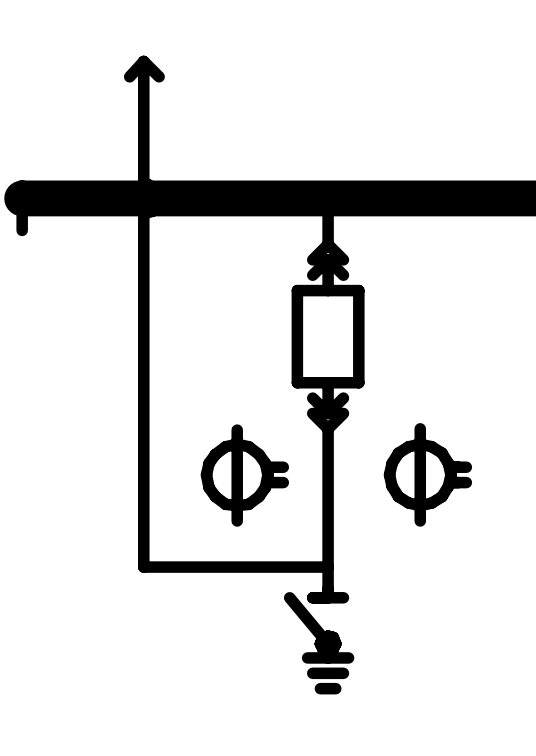

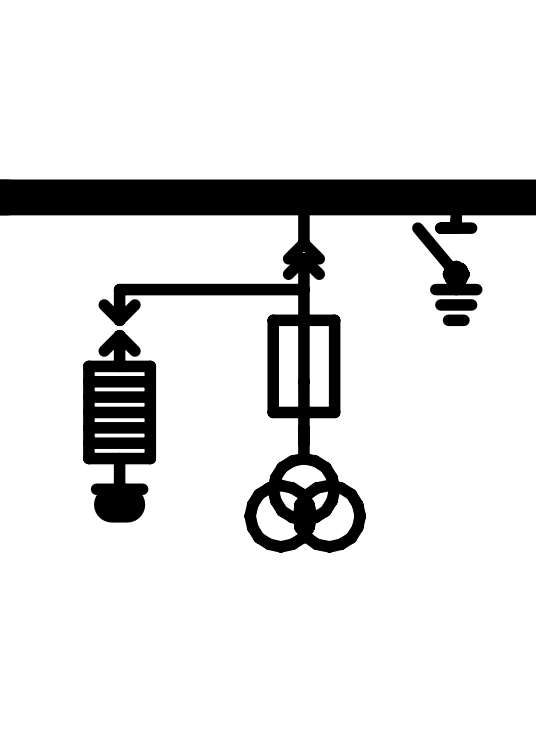

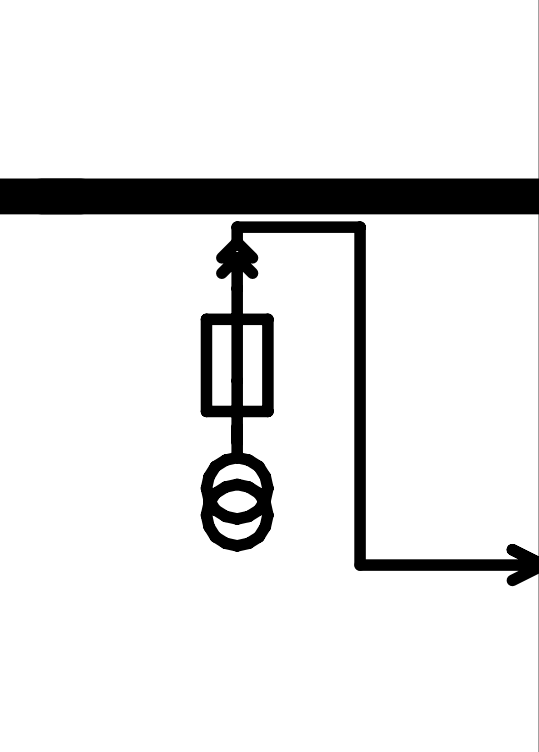

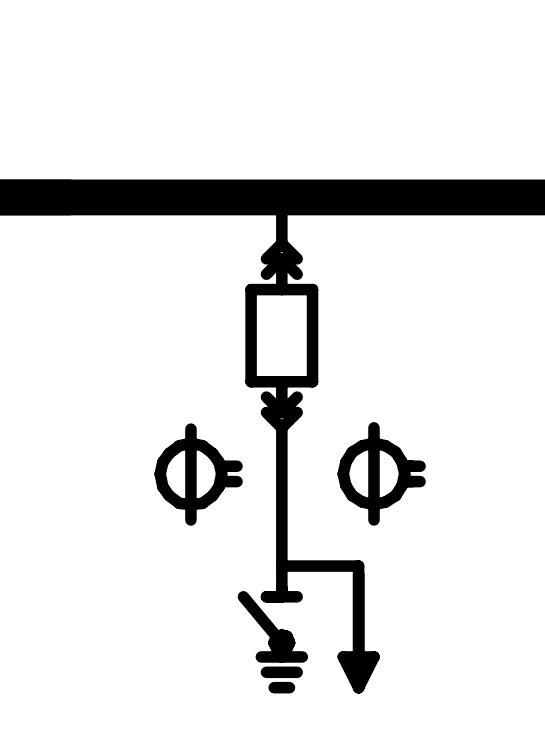

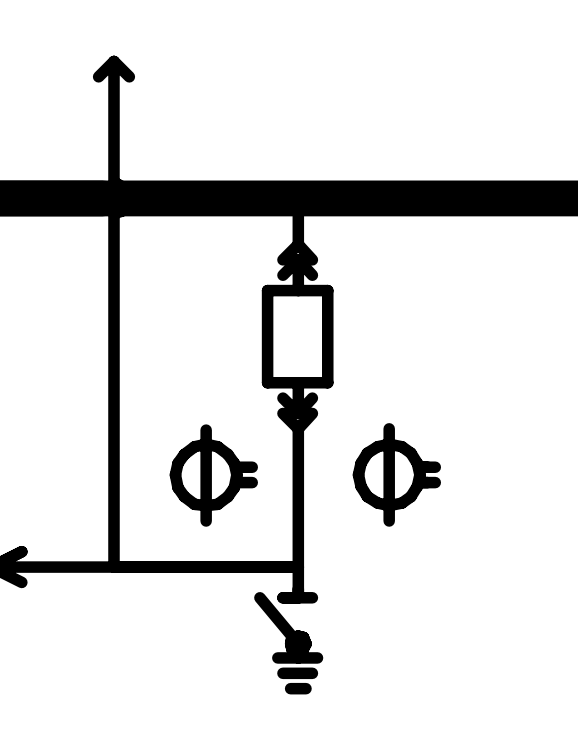

1. Згідно з рис. 16 накреслити принципову електричну схему РП.
2. Згідно з параметрами обладнання, яке наведене на рис. 16 скласти опитувальний лист, бланк якого наведений на рис. 17.
4 Вказівки до виконання роботи
.1 Принципову електричну схему ТП накреслити в програмі AutoCAD.
2. Бланк опитувального листа скласти і заповнити в програмі Microsoft Word, або закачати з офіційного сайту ООО "РЗВА-Электрик".
5 Зміст звіту
У звіті необхідно:
1. Дати назву роботи, мету i її план.
2. Подати схему принципову електричну схему КРП.
3. Заповнити опитувальний лист.
Рисунок 16 – Принципова схема РП
6 Контрольні питання
1. Якими вимикачами комплектуються КРП серії КУ-10Ц?
2. Де використовуються КРП серії КУ-10Ц?
3. Як виконується ізоляція струмоведучих шин КРП серії КУ-10Ц?
4. Як виконується обслуговування КРП серії КУ-10Ц?
5. Від чого залежить тип шаф КРП серії КУ-10Ц?
6. З яких відсіків складається ввідна шафа КРП серії КУ-10Ц?
7. Яким обладнанням комплектуються шафи КРП серії КУ-10Ц?
8. Поясніть позначення ШBE-10-20-02-630-У3.
9. Що входить у комплект поставки шаф КРП серії КУ-10Ц?
7 Рекомендована література
1. http://www.vsoyuz.ru – офіційний сайт ООО "РЗВА-Электрик".
2. Справочник по электрическим сетям 0.4-35 кВ. / Под ред. И.Т. Горюнона и др. – М.: Папирус Про, 1999.
3. Ополева Г. Н. Схемы и подстанции электроснабжения: Справочник: Учеб. пособие. — М.: ФОРУМ: ИНФРА–М, 2006.
4. Кудрин Б.И. Электроснабжение промышленных предприятий: учебник для студентов высших учебных заведений / Б.И. Кудрин. – 2-е изд. – М: Интермет Инжиниринг, 2006.
№ з/п |
ОПИТУВАЛЬНІ ДАНІ |
|||||||||||||||
1 |
Порядковий номер шафи |
|
|
|
|
|
|
|
|
|
|
|||||
2 |
Призначення шафи |
Лінія до АД |
ТВП |
Лінія |
ТН |
Лінія до АД |
Ввід |
Лінія |
ШНВА |
РШ-ХІІІ Г |
РШ-ХVМ |
|||||
3
4
5 |
3. Номінальний струм збірних шин, А
1000 |
4. Номінальна напруга, кВ
6 |
5. Схема головних з’єднань |
|
|
|
|
|
|
|
|
|
|
|||
6 |
Вид оперативного струму допоміжних кіл і його величина, В |
постійний оперативний струм 220 В |
||||||||||||||
7 |
Номенклатурне позначення шафи КУ-10Ц |
ШВП-10-20-19-630 |
ШСТ-10-20-604-630 |
ШВП-10-20-21-630 |
ШКА-10-20-301-630 |
ШВП-10-20-19-630 |
ШВП-10-20-01-630 |
ШВП-10-20-19-630 |
ШНВА-10-20-801-630 |
ОРШ |
ОРШ |
|||||
8 |
Номер схеми вторинних кіл НКАИ.670401 |
034 |
ВИЕЮ.670205750-025 |
035 |
042 |
034 |
037 |
035 |
ВИЕЮ.670205714-002 |
НКАИ670209.610 |
НКАИ670205625-01 |
|||||
9 |
Тип високовольтного обладнання й параметри |
ВР1-10-20-630 |
|
ВР1-10-20-630 |
ЗНОЛ06-6
|
ВР1-10-20-630 |
ВР1-10-20-630 |
ВР1-10-20-630 |
|
|
|
|||||
10 |
Коефіцієнт трансформації і номінальний струм трансформаторів струму, А |
ТЛК-10-5 |
|
|
0,5/10Р 50/5 |
|
0,5/10Р 150/5 |
0,5/10Р 50/5 |
0,5/10Р 50/5 |
|
|
|
||||
ТСКС-40/ |
|
145/10; 6/0,4 |
|
|
|
|
|
|
|
|
||||||
11 |
Параметри привода |
електромагніт вмикання YAC, В |
~ 220 |
|
~ 220 |
|
~ 220 |
~ 220 |
~ 220 |
|
|
|
||||
електромагніт вимкнення YAT, В |
~ 220 |
|
~ 220 |
|
~ 220 |
~ 220 |
~ 220 |
|
|
|
||||||
котушка незалежного вимкнення, YAV, В |
= 220 |
|
= 220 |
|
= 220 |
= 220 |
= 220 |
|
|
|
||||||
двигун заведення пружин (вид і величина напруги), В |
|
|
|
|
|
|
|
|
|
|
||||||
12 |
Кількість і переріз силового кабелю |
|
|
|
|
|
1 |
|
|
|
|
|||||
13 |
|
|
|
|
|
|
|
|
|
|
|
|||||
14 |
Кількість трансформаторів струму нульової послідовності |
|
|
|
|
|
1 |
|
|
|
|
|||||
15 |
Струм плавкої вставки запобіжника, А |
|
|
|
|
|
|
|
|
|
|
|||||
16 |
Вимірювальні прилади |
Амперметр |
0…300 |
|
0…300 |
|
0…300 |
0…1500 |
0…300 |
|
|
|
||||
Ватметр |
|
|
|
|
|
|
|
|
|
|
||||||
Варметр |
|
|
|
|
|
|
|
|
|
|
||||||
17 |
Тип мікропроцесорного пристрою МІСОМ |
Р 220 |
|
Р 220 С |
Р 922 |
Р 220 |
Р 123 |
Р 220 С |
|
|
|
|||||
18 |
№ схем проектної організації |
|
|
|
|
|
|
|
|
|
|
|||||
19 |
Постійні кола керування, автоматики, сигналізації |
|
|
|
|
|
|
|
|
|
|
|||||
Додаткові фрагменти допоміжних кіл до позиції 18 |
Лічильники |
Тип – СЭТ4ТМ |
022 |
|
021 |
|
022 |
|
021 |
|
|
|
||||
Схема вмикання _____ |
|
|
|
|
|
|
|
|
|
|
||||||
Тип оптичного перетворювача |
|
|
|
|
|
|
|
|
|
|
||||||
Захист від між фазних КЗ і перевантажень |
№ схем |
|
|
|
|
|
|
|
|
|
|
|||||
Реле відсічки KA1, KA2, (KA3) |
|
|
|
|
|
|
|
|
|
|
||||||
Реле МСЗ KA4, KA5, (KA6) |
|
|
|
|
|
|
|
|
|
|
||||||
Реле перевантаження KA7, (KA8, KA9) |
|
|
|
|
|
|
|
|
|
|
||||||
Захист шин 6(10) кВ і МСЗ (друга ступінь) ______ |
|
|
|
|
|
|
|
|
|
|
||||||
Захист від замикань на землю |
№ схеми |
|
|
|
|
|
|
|
|
|
|
|||||
Реле струму (KAN) |
|
|
|
|
|
|
|
|
|
|
||||||
Вимкнення генеруючи джерел _______ |
|
|
|
|
|
|
|
|
|
|
||||||
Несправність КТП _______ |
|
|
|
|
|
|
|
|
|
|
||||||
Вимкнення вимикача від перезарядженого конденсатора _______ |
|
|
|
|
|
|
|
|
|
|
||||||
Кнопки керування або проміжних реле для електродвигунів АД, СД _______ |
|
|
|
|
|
|
|
|
|
|
||||||
Пуск МСЗ за напругою _______ |
|
|
|
|
|
|
|
|
|
|
||||||
Захист мінімальної напруги _______ |
|
|
|
|
|
|
|
|
|
|
||||||
Електромагнітне оперативне блокування |
№ схем _______ |
|
|
|
|
|
|
|
|
|
|
|||||
На заземлюючому роз’єднувачі |
|
|
|
|
|
|
|
|
|
|
||||||
На викатному елементі |
|
|
|
|
|
|
|
|
|
|
||||||
20 |
Встановлення автомата живлення електромагніта вмикання вимикача |
|
|
|
|
|
|
|
|
|
|
|||||
21 |
Ввід живлення на секцію перемикачами |
|
|
|
|
|
|
|
|
|
|
|||||
22 |
Схема ЗДЗ _______ |
|
|
|
|
|
|
|
|
|
|
1. Оперативний струм на підстанції постійний, 220 В.
2. Опитувальний лист для замовлення блоків 110 кВ КТПВ (М) представлений на кресленні НКАІ.670222.999.
3. У КРУН-6 кВ встановити АУОТ і шафа акумуляторної батареї, опитувальний лист НКАІ.670222.997.
4. Виконати кабельні зв'язки між клемними рядами комірок і клемним рядом шафи телемеханіки.
5. Встановити обмежувачі перенапруги типу ОПН-РТ/TEL 6/11,5 УХ/12.
6. Обсяг телемеханізації буде уточнений після узгодження з замовником.
7. Передбачити місце для шафи контролера АСУТП RTU-560 (2200x800x600).
8. Виконати електромагнітне блокування викатних елементів і заземлювальних ножів комірок.
Р
исунок
17
– Опитувальний лист
