Комплектні розподільні пристрої серії ку-10ц
1 Мета роботи
Вивчення призначення, структури умовного позначення КРП, ознайомлення з будовою, умовами експлуатації, навчитись складати опитувальний лист для замовлення обладнання.
2 Теоретичні відомості
2.1. Загальні відомості
Комплектні розподільні пристрої (КРП) внутрішньої установки в металевій оболонці серії КУ-10Ц з вакуумними силовими вимикачами серій ВР1, ВР2, ВРЗ призначені для прийому і розподілу електроенергії трифазного змінного струму частотою 50 і 60 Гц, напругою 6-10 кВ для систем з ізольованою або заземленою через дугогасильні реактор нейтраллю.
КРП призначені для використання в розподільних пристроях власних потреб електростанцій усіх видів, на електричних підстанціях та в електроустановках промислових підприємств, метрополітенів і залізних доріг.
КРП виготовляється для потреб народного господарства і для поставок на експорт у країни з помірним і тропічним кліматом.
У частині впливу кліматичних факторів зовнішнього середовища КРП відповідають виконань УЗ та ТЗ згідно з ГОСТ 15150-69 і ГОСТ 15543.1-89.
Номінальні значення кліматичних факторів:
висота над рівнем моря не більше 1000м;
температура повітря навколишнього середовища:
для виконання УЗ: –45°С...40°С;
для виконання ТЗ: –10°С...45°С.
За температури –5°С і нижче в релейній шафі встановлюються підігрівачі. За температури –25°С і нижче необхідно здійснювати підігрів приміщення РУ.
Навколишнє середовище невибухонебезпечна, що не містить газів і випарів, хімічних відкладень, струмопровідного пилу в концентраціях, які погіршують параметри КРП в неприпустимих межах (атмосфера II за ГОСТ 15150-69).
2.2 Технічні дані
Загальна технічна характеристика КРП відповідає значенням, вказаним в табл. 1. Технічні параметри окремих шаф вказані в паспорті КРП.
Таблиця 1 – Загальна технічна характеристика КРП
Назва параметрів |
Величина параметрів КРП при виконанні |
||||||||||||||||||
КУ-10Ц-20УЗ |
КУ-10Ц-20ТЗ |
КУ-10Ц-31,5УЗ |
КУ-10Ц-31,5ТЗ |
||||||||||||||||
Номінальна напруга, кВ |
6,0; 6.3; 6,6; 6,9; 1О; 10,5; 11,0 |
||||||||||||||||||
Найбільша робоча напруга, кВ |
7,2; 12,0 |
||||||||||||||||||
Номінальний струм головних з'єднань шаф КРП, А |
630 |
1000 |
1600 |
2000 |
2500 |
3150 |
630 |
1250 |
2500 |
630 |
1000 |
1600 |
2000 |
2500 |
3150 |
630 |
1250 |
2500 |
|
Вимикач типу ВР |
ВР1-10-20/630 У2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-20/1000 У2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-20/630 Т3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-20/1000 Т3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-20/1600 У2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-20/1600 Т3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-31,5/630 У2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-31,5/1000 У2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-31,5/1600 У2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-31,5/2000 У2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-31,5/800 Т3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-31,5/1600 Т3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-40/2000 У2 ВР1-10-31,5/2000 У2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-31,5/2500 У2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-40/3150 У2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВР1-10-40/2500 Т2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Номінальний струм відключення вимикача вбудованого в КРП, кА |
20 |
31,5; 40 |
20 |
40 |
31,5 |
40 |
31,5 |
40 |
|||||||||||
Струм термічної стійкості протягом 3 с, кА |
20 |
31,5 |
20 |
31,5 |
31,5 |
31,5 |
|||||||||||||
Номінальний струм збірних шин, А |
1000; 1600; 2000; 3150 |
1250; 2500 |
1000; 1600; 2000; 3150 |
1250; 2500 |
|||||||||||||||
Номінальний струм електродинамічної стійкості головних кіл шаф КРП, кА |
51,0 |
81,0 |
|||||||||||||||||
Номінальна напруга допоміжних кіл, В |
|
||||||||||||||||||
постійного струму |
220 |
||||||||||||||||||
змінного струму |
220 |
||||||||||||||||||
Номінальна потужність трансформаторів власних потреб вбудованих в шафу КРП, кВА |
40 |
||||||||||||||||||
Найбільший номінальний струм силового запобіжника, А |
20 |
||||||||||||||||||
Струм неробочого ходу, який вимикається контактом викочувального елемента шафи з номінальною напругою |
|
||||||||||||||||||
6 кВ |
0,6 |
||||||||||||||||||
10 кВ |
0,4 |
Примітка:
1. Струми термічної та динамічної стійкості трансформаторів струму – відповідно до їх технічними вимогами.
2 Трансформатори власних потреб, що вбудовуються в КРП, мають полегшену ізоляцію.
Класифікація виконань шаф, що входять до КРП, наведена в табл. 2.
Таблиця 2 – Класифікація виконань шаф, що входять до КРП
Ознака класифікації |
Виконання шаф КРП за цією ознакою класифікації |
Рівень ізоляції за ГОСТ 1516.1-76 |
нормальна ізоляція |
Вид ізоляції |
повітряна; комбінована |
Наявність ізоляції струмоведучих шин |
неізольовані шини |
Наявність викатних елементів в шафах |
з викатними елементами |
Умови обслуговування |
одностороннє *; двостороннє * * |
Виконання вводів |
кабельні; шинні |
Наявність дверей у відсіку викочування елемента шафи |
шафи з дверима, шафи без дверей |
Ступінь захисту за ГОСТ 14254-80 |
1Р20 - при робочому положенні елемента викочування і (або) при закритих дверях шафи. IP00 - при контрольному положенні елемента викочування і (або) при відкритих дверях. |
Тип вбудованого вимикача |
вакуумний |
Тип приводу вимикачів |
електромагнітний |
Тип кабельних заділок |
КВЕД-10 або з термоусадними рукавичками (наприклад RAYCHEM) |
Вид постачання |
окремими шафами; блоками по 2-3 шафи |
Тип шаф КРП в залежності від забудованої апаратури, приєднань |
ШВЕ - з вимикачем і приводом аналогом електромагнітному ШВП - з вимикачем і приводом аналогом пружинному ШШР - зі штепсельних роз'єднувачем ШТН - з трансформаторами напруги ШКС - з кабельними збірками ШПС - з запобіжниками силовими ШКА - з комбінованою апаратурою ШГВ - глухого введення ШКБ - з конденсаторними батареями ШЗН - заземлення нейтралі ШНВА - з апаратурою низької напруги ШСТ - з трансформатором власних потреб ШШП - шинних перемичок ШШВ - шинних вводів ШВ - шинних вставок ШП - перехідний до КРП інших серій ОРШ - окремо релейна шафа |
Всі шафи виконані так, що їх можна використовувати як шафи двостороннього обслуговування.
* Шафи КРП на струм до 1600А включно одностороннього обслуговування (за винятком шаф за схемами №№25, 26, 402, 602 ... 605) і допускають притулити установку в РУ. Підключення кабелів і доступ до комплектуючої апаратурі відсіку трансформаторів струму (ТС) проводиться з боку фасаду (з відсіку викочування елемента).
** Обслуговування трансформаторів струму в шафах типу ШВВ на 2000-3150А; кабелів в шафах за схемами №№25, 402, 602 ... 605; трансформаторів напруги в шафі за схемою №26 виконується з заднього боку шафи.
Допускається виготовлення шаф на струми 2000 і 3150А одностороннього обслуговування за рахунок застосування ТС типу ТЛШ зі шлейфом вторинних виводів, виведених у релейний відсік.
Шафи на номінальний струм 630-1600А, струм вимкнення 20кА (схеми №01 ... 04; 19; 20; 103 ... 105) можуть поставлятися у виконанні з двостороннім обслуговуванням (див. рис. 3а) з задніми дверима відсіку ТС і лінійних шин. При цьому оброблення високовольтних кабелів і доступ до вторинних кіл ТС здійснюється з заднього боку шафи. У цьому випадку ззаду шаф повинен бути прохід не менше 800мм.
Шафи виконуються за схемами головних з'єднань, наведеним в табл. 3. За погодженням з заводом-виробником допускається виготовлення шаф по нетиповим схемами головних з'єднань.
Таблиця 3 – Схеми головних кіл шаф КРП
№ з/п |
Схеми з’єднань головних кіл |
Номінальний струм шафи (Т3), А |
Призначення шафи |
Тип виводів |
Тип ШВВ |
||||
01 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 2; 3; 3а; 21а; 21б; 21в; 21г |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 |
02 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 2; 3; 3а; 21а; 21б; 21в; 21г |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 |
03 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 2; 3; 3а; 21а; 21б; 21в; 21г |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 |
04 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 2; 3; 3а; 21а; 21б; 21в; 21г |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 |
05 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 4; 21б |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 і шинний вивід вліво |
06 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 2; 3; 3а; 21а; 21б; 21в; 21г |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 і шинний вивід вліво |
07 |
|
630 (630); 1000; 1600 (1250) |
Секціонування Рис. 4; 21б |
Шинний вивід вліво |
08 |
|
630 (630); 1000; 1600 (1250) |
Секціонування Рис. 4; 21б |
Шинний вивід вліво |
09 |
|
630 (630); 1000; 1600 (1250) |
Секціонування Рис. 4; 21б |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 |
10 |
|
630 (630); 1000; 1600 (1250) |
Секціонування Рис. 4; 21б |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 |
11 |
|
630 (630); 1000; 1600 (1250) |
Секціонування Рис. 4; 21б |
Шинний вивід вправо |
12 |
|
630 (630); 1000; 1600 (1250) |
Секціонування Рис. 4; 21б |
Шинний вивід вправо |
13 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 4; 21б |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 і шинний вивід вліво |
14 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 4; 21б |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 і шинний вивід вліво |
15 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 4; 21б |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 і шинний вивід вправо |
16 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 4; 21б |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 і шинний вивід вправо |
17 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 4; 21б |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 і шинний вивід вправо в вліво |
18 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 4; 21б |
Кабельний вивід до трьох кабелів перерізом до 3240 мм2 і шинний вивід вправо в вліво |
19 |
|
630 (630); 1000; 1600 (1250); 2000 (2500); 3150 |
Ввід або лінія, що відходить Рис. 3а; 5; 9а; 22; 23 |
Шинний ввід згори |
20 |
|
630 (630); 1000; 1600 (1250); 2000 (2500); 3150 |
Ввід або лінія, що відходить Рис. 3а; 5; 9а; 22; 23 |
Шинний ввід згори |
21 |
|
630 (630); 1000; 1600 (1250); |
Ввід або лінія, що відходить Рис. 5; 22 |
Шинний ввід згори і шинний вивід вліво |
22 |
|
630 (630); 1000; 1600 (1250); |
Ввід або лінія, що відходить Рис. 5; 22 |
Шинний ввід згори і шинний вивід вліво |
23 |
|
630 (630); 1000; 1600 (1250); |
Ввід або лінія, що відходить Рис. 5; 22 |
Шинний ввід згори і шинний вивід вправо |
24 |
|
630 (630); 1000; 1600 (1250); |
Ввід або лінія, що відходить Рис. 5; 22 |
Шинний ввід згори і шинний вивід вправо |
25 |
|
630 (630) |
Рис. 21б |
Кабельний вивід для підключення до двох кабелів перерізом до 3240 мм2 |
26 |
|
630 (630); 1000; 1600 (1250) |
Рис. 22 |
Кабельний вивід для підключення до трьох кабелів перерізом до 3240 мм2 |
27 |
|
630 (630); 1000; 1600 (1250) |
Для реверсу електродвигуна Рис. 4; 21б |
Шинний вивід вправо із змінною фазування |
28 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 4; 21б |
Шинний вивід вліво і вправо з кабельною збіркою до трьох кабелів перерізом до 3240 мм2 |
29 |
|
1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 4; 22 |
Шинний ввід згори і шинний вивід вправо |
30 |
|
630 (630); 1000; 1600 (1250) |
Ввід або лінія, що відходить Рис. 4; 22 |
Шинний ввід згори і шинний вивід вліво |
40 |
|
2000; 3150 (2500) |
Секціонування Рис. 8;23 |
Шинний вивід вліво |
41 |
|
2000; 3150 (2500) |
Секціонування Рис. 8;23 |
Шинний вивід вліво |
42 |
|
2000; 3150 (2500) |
Секціонування Рис. 8;23 |
Шинний вивід вправо |
43 |
|
2000; 3150 (2500) |
Секціонування Рис. 8;23 |
Шинний вивід вправо |
44 |
|
2000; 3150 (2500) |
Лінія для трансформатора власних потреб Рис. 9;22 |
Шинний ввід згори і шинний вивід вправо |
45 |
|
2000; 3150 (2500) |
Лінія для трансформатора власних потреб Рис. 9;22 |
Шинний ввід згори і шинний вивід вліво |
46 |
|
2000; 3150 (2500) |
Ввід і секціонування Рис. 8;23 |
Шинний вивід вліво |
47 |
|
2000; 3150 (2500) |
Ввід і секціонування Рис. 8;23 |
Шинний вивід вліво |
48 |
|
2000; 3150 (2500) |
Ввід і секціонування Рис. 8;23 |
Шинний вивід вправо |
49 |
|
2000; 3150 (2500) |
Ввід і секціонування Рис. 8;23 |
Шинний вивід вправо |
50 |
|
2000; 3150 (2500) |
Ввід Рис. 9;22 |
Шинний ввід згори і шинний вивід вправо |
51 |
|
2000; 3150 (2500) |
Ввід Рис. 9;22 |
Шинний ввід згори і шинний вивід вліво |
Типу ШШР |
||||
101 |
|
630 (630); 1000; 1600 (1250) |
Секціонування Рис.21б |
Шинний ввід вліво |
102 |
|
630 (630); 1000; 1600 (1250) |
Секціонування Рис.21б |
Шинний ввід вправо |
103 |
|
630 (630); 1000; 1600 (1250) |
Секціонування Рис.22 |
Шинний ввід згори |
104 |
|
630 (630); 1000; 1600 (1250) |
Кабельна збірка резервного живлення, ввід Рис. 21а; 21б |
Кабельний вивід для підключення до трьох кабелів перерізом до 3240 мм2 |
105 |
|
630 (630); 1000; 1600 (1250) |
Кабельна збірка резервного живлення, ввід Рис. 21а; 21б |
Кабельний вивід для підключення до трьох кабелів перерізом до 3240 мм2 |
109 |
|
2000; 3150 (2500)
|
Секціонування Рис. 23 |
Шинний вивід вправо |
110 |
|
2000; 3150 (2500) |
Секціонування Рис. 23 |
Шинний вивід вліво |
111 |
|
2000; 3150 (2500) |
Секціонування Рис. 23 |
Шинний вивід вправо |
112 |
|
2000; 3150 (2500) |
Секціонування Рис. 23 |
Шинний вивід вліво |
113 |
|
2000; 3150 (2500) |
Ввід Рис.22 |
Шинний ввід згори і шинний вивід вправо |
114 |
|
2000; 3150 (2500) |
Ввід Рис.22 |
Шинний ввід згори і шинний вивід вліво |
115 |
|
2000; 3150 (2500) |
Ввід Рис.22 |
Шинний ввід згори і шинний вивід вправо |
116 |
|
2000; 3150 (2500) |
Ввід Рис. 22 |
Шинний ввід згори і шинний вивід вліво |
117 |
|
2000; 3150 (2500) |
Ввід Рис. 9а; 22; 23 |
Шинний вивід вгору |
118 |
|
2000; 3150 (2500) |
Ввід Рис. 9а; 22; 23 |
Шинний вивід вгору |
Тип ШТН |
||||
201 |
|
630 (630) |
Для вимірювань і обліку електроенергії, для схем захисту (ЗНОЛ06 – 3 шт.) Рис. 21а |
– |
202 |
|
630 (630); 1000 |
Для вимірювань і обліку електроенергії, для схем захисту, кабельна лінія (ЗНОЛ06 – 3 шт.) Рис. 21б |
Шинний вивід вліво і кабельна збірка для підключення до трьох кабелів |
203 |
|
630 (630); 1000 |
Для вимірювань і обліку електроенергії, для схем захисту, кабельна лінія (ЗНОЛ06 – 3 шт.) Рис. 21б |
Шинний вивід вправо і кабельна збірка для підключення до трьох кабелів |
204 |
|
630 (630); 1000; 1600 (1250) |
Для вимірювань і обліку електроенергії, для схем захисту (ЗНОЛ06 – 3 шт.) Рис. 21б |
Шинний вивід вліво |
205 |
|
630 (630); 1000; 1600 (1250) |
Для вимірювань і обліку електроенергії, для схем захисту (ЗНОЛ06 – 3 шт.) Рис. 21б |
Шинний вивід вправо |
206 |
|
630 (630); 1000; 1600 (1250) |
Кабельній або шинний ввід (ЗНОЛ06 – 3 шт.) Рис. 21б |
Шинний вивід вліво і кабельна збірка до трьох кабелів перерізом до 3240 мм2 |
207 |
|
630 (630) |
Для вимірювань і обліку електроенергії, для схем захисту (ЗНОЛ06 – 3 шт.) Рис. 21б |
Шинний вивід вліво |
208 |
|
630 (630); 1000; 1600 (1250) |
Кабельній або шинний ввід (ЗНОЛ06 – 3 шт.) Рис. 21б |
Шинний вивід вправо і кабельна збірка для підключення до трьох кабелів |
209 |
|
630 (630) |
Для вимірювань і обліку електроенергії, для схем захисту (ЗНОЛ06 – 3 шт.) Рис. 21б |
Шинний вивід вправо |
210 |
|
630 (630) |
Для вимірювань і обліку електроенергії, для схем захисту (НОЛ08 – 3 шт.) Рис. 21а |
– |
211 |
|
630 (630) |
Для вимірювань і обліку електроенергії, для схем захисту (НОЛ08 – 3 шт.) Рис. 21б |
Шинний вивід вліво |
212 |
|
630 (630) |
Для вимірювань і обліку електроенергії, для схем захисту (НОЛ08 – 3 шт.) Рис. 21а |
Шинний вивід вправо |
213 |
|
|
|
|
214 |
|
630 (630); 1000; 1600 (1250) |
Для вимірювань і обліку електроенергії, для схем захисту (НОЛ08 – 3 шт.) Рис. 21б |
Шинний вивід вліво і кабельна збірка для підключення до трьох кабелів |
215 |
|
630 (630); 1000; 1600 (1250) |
Для вимірювань і обліку електроенергії, для схем захисту (НОЛ08 – 3 шт.) Рис. 21б |
Шинний вивід вправо і кабельна збірка для підключення до трьох кабелів |
216 |
|
630 (630); 1000; 1600 (1250) |
Для вимірювань і обліку електроенергії, для схем захисту (НОЛ08 – 3 шт.) Рис. 22 |
Шинний ввід згори і шинний вивід вправо |
217 |
|
630 (630); 1000; 1600 (1250) |
Для вимірювань і обліку електроенергії, для схем захисту (НОЛ08 – 3 шт.) Рис. 22 |
Шинний ввід згори і шинний вивід вліво |
Тип ШКА |
||||
301 |
|
630 (630) |
Для вимірювань і обліку електроенергії, для схем захисту (РВО – 3 шт.) (ЗНОЛ06 – 3 шт.) Рис. 5а, 21а |
– |
302 |
|
630 (630) |
Захист обертових машин (РВРД – 3 шт.) Рис. 5б, 24 |
– |
303 |
|
630 (630) |
Розрядник (РВО – 3 шт.) Рис. 5а, 21а |
– |
306 |
|
630 (630) |
Компенсація реактивної потужності Рис. 7, 21б |
Вивід лінійних шин вліво |
307 |
|
630 (630) |
Компенсація реактивної потужності Рис. 7, 21б |
Вивід лінійних шин вправо |
Тип ШПС |
||||
401 |
|
630 (630) |
Лінія для трансформаторів власних потреб потужністю 100…250 кВА Рис. 21а; 21б |
Кабельний вивід до двох кабелів |
402 |
|
630 (630) |
Лінія для трансформаторів власних потреб потужністю 100…250 кВА Рис. 21б |
Кабельний вивід до двох кабелів |
403 |
|
630 (630) |
Лінія для трансформаторів власних потреб потужністю 100…250 кВА Рис. 21б |
Кабельний вивід і шинний вивід вліво |
404 |
|
630 (630) |
Лінія для трансформаторів власних потреб потужністю 100…250 кВА Рис. 21б |
Кабельний вивід і шинний вивід вправо |
Тип ШКС |
||||
501 |
|
630 (630); 1000; 1600 (1250) |
Кабельна збірка резервного живлення Рис. 21б |
Шинний вивід вліво і кабельна збірка до шести кабелів перерізом до 3240 мм2 |
502 |
|
630 (630); 1000; 1600 (1250) |
Кабельна збірка резервного живлення Рис. 21б |
Шинний вивід вправо і кабельна збірка до шести кабелів перерізом до 3240 мм2 |
503 |
|
630 (630); 1000; 1600 (1250) |
Для комплектації виводів Рис. 21б |
Шинний вивід вправо і вліво та кабельна збірка до шести кабелів перерізом до 3240 мм2 |
504 |
|
2000; 3150 (2500) |
Кабельна збірка резервного живлення Рис. 11; 24 |
Шинний вивід вліво й кабельна збірка до 12-ти кабелів перерізом до 3240 мм2 |
505 |
|
2000; 3150 (2500) |
Кабельна збірка резервного живлення Рис. 11; 24 |
Шинний вивід вправо й кабельна збірка до 12-ти кабелів перерізом до 3240 мм2 |
506 |
|
2000; 3150 (2500) |
Кабельна збірка резервного живлення Рис. 11; 24 |
Кабельна збірка до 12-ти кабелів перерізом до 3240 мм2 ; шинний вивід вправо; шинний вивід вліво на ШТН і ШПС |
507 |
|
2000; 3150 (2500) |
Кабельна збірка резервного живлення Рис. 11; 24 |
Кабельна збірка до 12-ти кабелів перерізом до 3240 мм2 ; шинний вивід вліво; шинний вивід вправо на ШТН і ШПС |
508 |
|
2000; 3150 (2500) |
Кабельна збірка резервного живлення Рис. 11; 24 |
Кабельна збірка до 12-ти кабелів перерізом до 3240 мм2 ; шинний вивід вліво та вправо |
Тип ШСТ |
||||
601 |
|
630 (630) |
Трансформатор власних потреб до 40 кВА Рис. 10;24 |
– |
602 |
|
630 (630) |
Трансформатор власних потреб до 40 кВА Рис. 10;24 |
Кабельний ввід до двох кабелів |
603 |
|
630 (630); 1000; 1600 (1250) |
Трансформатор власних потреб до 40 кВА Рис. 10;24 |
Кабельний вивід до трьох кабелів і шинний вивід вліво |
604 |
|
630 (630); 1000; 1600 (1250) |
Трансформатор власних потреб до 40 кВА Рис. 10;24 |
Кабельний вивід до трьох кабелів і шинний вивід вправо |
605 |
|
630 (630); 1000; 1600 (1250) |
Трансформатор власних потреб до 40 кВА Рис. 10;24 |
Кабельний вивід до трьох кабелів і шинний вивід вправо й вліво |
606 |
|
630 (630) |
Заземлення нейтралі Рис. 6 |
– |
Тип ШГВ |
||||
701 |
|
630 (630); 1000; 1600 (1250) |
Глухий ввід Рис. 11; 22 |
Шинний ввід згори й шинний вивід вліво |
702 |
|
630 (630); 1000; 1600 (1250) |
Глухий ввід Рис. 11; 22 |
Шинний ввід згори й шинний вивід вправо |
703 |
|
630 (630); 1000; 1600 (1250) |
Глухий ввід Рис. 11; 22 |
Шинний ввід згори й шинний вивід вправо й вліво |
704 |
|
2000; 3150 (2500) |
Глухий ввід Рис. 11; 24 |
Шинний вивід вправо й вліво |
705 |
|
2000; 3150 (2500) |
Глухий ввід Рис. 11; 22 |
Шинний ввід згори й шинний вивід вліво й вправо на ШТН і ШПС |
706 |
|
2000; 3150 (2500) |
Глухий ввід Рис. 11; 22 |
Шинний ввід згори й шинний вивід вправо й вліво на ШТН і ШПС |
707 |
|
2000; 3150 (2500) |
Глухий ввід Рис. 11; 22 |
Шинний ввід згори й шинний вивід вліво |
708 |
|
2000; 3150 (2500) |
Глухий ввід Рис. 11; 22 |
Шинний ввід згори й шинний вивід вправо |
709 |
|
2000; 3150 (2500) |
Глухий ввід Рис. 11; 24 |
Шинні вводи вправо й вниз |
720 |
|
630 (630); 1000; 1600 (1250); 2000; 3150 (2500) |
Шинний зв’язок між секціями (при дворядному розташуванні шаф) Рис. 13 |
Шинні перемички |
721 |
|
630 (630); 1000; 1600 (1250); 2000; 3150 (2500) |
Ввід на шафи КРП, розташовані фасадом від стіни будівлі Рис. 14; 15 |
Шинний ввід |
722 |
|
630 (630); 1000; 1600 (1250); 2000; 3150 (2500) |
Ввід на шафи КРП, розташовані фасадом до стіни будівлі Рис. 14; 15 |
Шинний ввід |
723 |
|
630 (630); 1000; 1600 (1250); 2000; 3150 (2500) |
Шинний зв’язок збірними шинами між секціями при розташування шаф КРП в один ряд Рис. 29 |
Шинна вставка |
724 |
|
630 (630); 1000; 1600 (1250); 2000; 3150 (2500) |
Шинний зв’язок збірними шинами шафи КУ-10Ц з шафою КМ-1М, яка стоїть справа по фасаду ряду КРП Рис. 29 |
Шинна перехідна вставка |
725 |
|
630 (630); 1000; 1600 (1250); 2000; 3150 (2500) |
Шинний зв’язок збірними шинами шафи КУ-10Ц з шафою КМ-1М, яка стоїть зліва по фасаду ряду КРП Рис. 29 |
Шинна перехідна вставка |
726 |
|
630 (630); 1000; 1600 (1250); 2000; 3150 (2500) |
Шинний зв’язок збірними шинами шафи КУ-10Ц з шафою КЭ-10, яка стоїть справа по фасаду ряду КРП Рис. 29 |
Шинна перехідна вставка |
7727 |
|
630 (630); 1000; 1600 (1250); 2000; 3150 (2500) |
Шинний зв’язок збірними шинами шафи КУ-10Ц з шафою КЭ-10, яка стоїть справа по фасаду ряду КРП Рис. 29 |
Шинна перехідна вставка |
728 |
|
630 (630); 1000; 1600 (1250); 2000; 3150 (2500) |
Ввід через стіну будівлі на шафи КРП розташовані фасадом від стіни будівля Рис. 14; 15 |
Шинний ввід з ИПУ-10 |
729 |
|
630 (630); 1000; 1600 (1250); 2000; 3150 (2500) |
Ввід через стіну будівлі на шафи КРП розташовані фасадом до стіни будівля Рис. 14; 15 |
Шинний ввід з ИПУ-10 |
731 |
|
2000; 3150 (2500) |
Ввід через стіну будівлі на шафи КРП розташовані фасадом від стіни будівля Рис. 14; 15 |
Шинний ввід |
732 |
|
2000; 3150 (2500) |
Ввід через стіну будівлі на шафи КРП розташовані фасадом до стіни будівля Рис. 14; 15 |
Шинний ввід |
738 |
|
2000; 3150 (2500) |
Ввід на шафи КРП розташовані фасадом від стіни будівля Рис. 14; 15 |
Шинний ввід з ИПУ-10 |
739 |
|
2000; 3150 (2500) |
Ввід на шафи КРП розташовані фасадом до стіни будівля Рис. 14; 15 |
Шинний ввід з ИПУ-10 |
801 |
|
– |
Встановлюється низьковольтна апаратура Рис. 12; 25 |
– |
802 |
ОРШ – окрема релейна шафа |
– |
Встановлюється окрема релейна шафа Рис. 30; 31 |
– |
* – чергування фаз (виводів) за видом згори на шафу типу ШШВ,
** – чергування фаз (виводів) з боку фасаду ряду шаф,
*** – чергування фаз (виводів) при вигляді згори
Допоміжні з'єднання шафи КРП виготовляються за схемами:
1. З мікропроцесорними пристроями управління та захисту:
- МРЗС-05;
- SPAC 800;
- REF-541; REF-543; REM-541 та ін.;
- SEPAM 1000 *;
- SEPAM 2000;
- MICOM;
- УЗА-10.
2. НИПИ ТПЕП N 5ВБ.350 ... - Постійний і змінний оперативний струм;
3. «Енергомережпроект» N 11378тм - змінний оперативний струм;
4. «Енергомережпроект» N 11379тм - постійний оперативний струм;
5. КО АЕП N 19210102131 38.01275.10ЕТН1 - постійний оперативний струм;
6. . «Укрзападсельенергопроект» - № 13870-11 - постійний оперативний струм.
Можливе виготовлення шаф КРП за нетиповим схемами замовника, як із застосуванням звичайної релейної апаратури, так і з мікропроцесорними пристроями управління і захисту.
Габаритні, установочні і приєднувальні розміри шаф вказані на рис. 1…15.

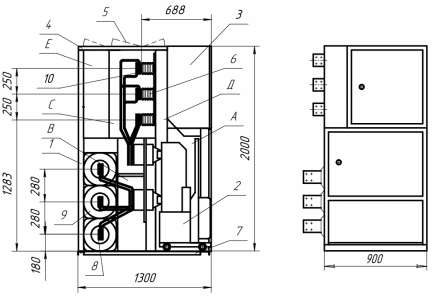

Рисунок 1 – Структура побудови типового каркаса шафи (1 - дно; 2 - задня вертикальна рама, 3 - середня вертикальна рама, 4 - передня вертикальна рама; 5 - середня горизонтальна рама; 6 - верхня горизонтальна рама, 7, 8 - задні стінки; 9, 10 - передні стінки; 11 - двері)
Рисунок 2 – Шафа КРП на Іном = 630, 1000А, Івимк = 20 кА з вимикачем ВР1; Іном = 1600А, Івимк = 20кА з вимикачем ВР2 (без лінійних шин, схеми № 1 ... 04)
А – відсік викочування елемента; В – відсік лінійних шин; С – відсік збірних шин; Д– канал скидання надлишкового тиску; М - установка трансформаторів у габаритах шафи.
1 - трансформатори струму типу ТЗЛМ; 2 - кабельна оброблення; 3 - заземлювач, 4 - трансформатор струму типу ТЛК; 5 - перегородка; 6 - втулка прохідна; 7 - опора, 8 - відпайки збірних шин; 9 - збірні шини; 10 - шторка верхня, 11 - штепсельний роз'єм; 12 - фасадна двері; 13 - нижня шторка; 74 - ізоляційна перегородка, 15, 18 - перегородки; 16 - замок дверей, 17 - виїзний елемент, 18, 19 - блок ОПН; 20 - релейна шафа
Рисунок 3 – Шафа КРП на Іном = 630, 1000А, Івимк = 31,5 кА з вимикачем ВР2 (без лінійних шин, схеми № 1 ... 04)
А - відсік викочування елемента, В - відсік лінійних шин, С - відсік збірних шин; Д, Е - канали скидання надлишкового тиску; М - установлення трансформаторів в габаритах шафи.
1 - трансформатори струму типу ТЗЛМ; 2 - кабельна оброблення; 3 - заземлювач; 4 - трансформатор струму типу ТЛК; 5-перегородка; 6 - Втулка прохідна; 7-опора; 8 - відпайки збірних шин; 9 - збірні шини; 10 - шторка Верхня; 11 - штепсельний раз'єм; 12 - фасадна двері; 13 - нижня шторка; / 4 - ізоляційна перегородка, 15, 18 - перегородки; 16 - замок дверей, 17 - викочування елемент; 19 - блок ОПН; 20 - релейний шафа
Рисунок
3а – Шафа КРП на Іном = 630,
1000А, Івимк = 20
кА з вимикачем
ВР1;
Іном = 1600А,
Івимк = 20кА
з вимикачем
ВР2
(без лінійних шин, схеми №01…04; 19, 20; 103
... 105 з двостороннім обслуговуванням)
А - відсік викочування елемента; В - відсік лінійних шин; С - відсік збірних шин; Д; Е - канали скидання надлишкового тиску
1 - трансформатор струму типу CSH 200 (ТЗЛМ) ; 2 - контакт для підключення кабелів; 3 - обмежувач перенапруги; 4 - трансформатор струму типу ТЛК; 5 - відпайки збірних шин; 6 - збірні шини; 7 - вимикачі шляхові; 8 - релейний шафа; 9 - верхня шторка; 10 - втулки прохідні; 11 - штепсельний роз'єм; 12 - замок дверей; 13 - викочування елементи; 14 - заземлювач; 15 - рама; 16 - панель; 17 - пластина; 18 - опора; 19 - клапан (кришка); 20 - задні двері
Рисунок 4 – Шафа КРП на Іном = 630, 1000А, Івимк = 20 і 31,5 кА з вимикачем ВР1 або ВР2 (з лінійними шинами, схеми №05...18, 27…30)
А - відсік викочування елемента; В - відсік лінійних шин; С - відсік збірних шин; Д; Е - канали скидання надлишкового тиску; М - встановлення трансформаторів в габаритах шафи.
1 - шафа розподільна; 2 - викочування елемент; 3 - релейний шафа; 4 - верхня рама; 5 - клапан (кришка); 6 - ізолятор опорний; 7 - дно; 8 - лінійні шини, 9 - трансформатор струму типу ТЛК; 10 - контакт для підключення кабелів; 11 - контакт заземлювача; 12 - заземлювач; 13 - відпайки лінійних шин; 14-трансформатор струму типу ТЗЛМ; 15 - Вимикачі шляхові, 16 - відпайки збірних шин; 17 - обмежувач перенапруг КР/ТЕЛ
Рисунок 5 – Шафа КРП на Іном = 630, 1000А, Івимк = 20 і 31,5 кА з повітряним вводом з вимикачем ВР1 або ВР2 (з лінійними шинами, схеми №19…24)
А - відсік викочування елемента; В - відсік лінійних шин; С - відсік збірних шин; Д; Е - канали скидання надлишкового тиску; М - встановлення трансформаторів в габаритах шафи.
1 - шафа розподільна; 2 - викочування елемент; 3 - релейний шафа, 4 - верхня рама, 5 - клапан (кришка); 6 - ізолятор опорний; 7 - дно, 8 - лінійні шини, 9 - трансформатор струму типу ТЛК, 10 - контакт для підключення псів, 11 - контакт заземлювача; 12 - заземлювач, 13 - відпайки лінійних шин; 14 - трансформатор струму типу ТЗЛМ; 15 - відпайки збірних шин
Рисунок 5а – Шафа КРП на Іном = 630 А, Івимк = 20 і 31,5 кА (схеми №301, 303)
А - відсік викочування елемента; В - відсік лінійних шин; С - відсік збірних шин; Д; Е - канали скидання надлишкового тиску
Рисунок 5б – Шафа КРП на Іном = 630 А, Івимк = 20 і 31,5 кА (схеми №2). Висота релейної шафи 960 мм
А - відсік викочування елемента; В - відсік лінійних шин; С - відсік збірних шин; Д; Е - канали скидання надлишкового тиску
Рисунок 6 – Шафа заземлення нейтралі ШЗН (схеми № 606).
1 - трансформатор ТСНЗ; 2 - резистор типу РЗ; 3 - обмежувач перенапруги; 4 - трансформатор струму
Рисунок 7 – Шафа з конденсаторною батареєю ШКБ (схеми №306, 307).
1 - конденсатори типу КЗК; 2 - запобіжник; 3 - трансформатор струму; 4 - шини лінійні; 5 - ізолятор
Рисунок 8 – Шафа КРП серії КУ-10Ц на Іном = 2000, 3150 А, Івимк = 31,5 кА з вимикачем ВР3 (схеми №40…43, 46…49)
А - відсік викочування елемента; В - відсік лінійних шин; С - відсік збірних шин; Д; Е - канали скидання надлишкового тиску.
1 - шафа розподільна; 2 - вимикач ВРЗ; 3 - релейний шафа, 4 - верхня рама; 5 - клапани скидання надлишкового тиску, 6 - ізолятор опорний; 7 - дно, 8 - лінійні шини; 9 - трансформатор струму типу ТЛШ; 10 - збірні шини
Рисунок 9 – Шафа КРП серії КУ-10Ц на Іном = 2000, 3150 А, Івимк = 31,5 кА з вимикачем ВР3 (схеми №44, 45, 50, 51)
А - відсік викочування елемента; В - відсік лінійних шин; С - відсік збірних шин; Д; Е - канали скидання надлишкового тиску.
1 - шафа розподільна; 2 - вимикач ВРЗ; 3 - релейний шафа, 4 - верхня рама; 5 - клапани скидання надлишкового тиску, 6 - ізолятор опорний; 7 - дно, 8 - лінійні шини; 9 - трансформатор струму типу ТЛШ; 10 – шинний ввід згори
Рисунок 9а – Шафа КРП серії КУ-10Ц на Іном = 2000, 3150 А, Івимк = 31,5 кА з вимикачем ВР3 (схеми №19, 20). 1 - шинний ввід згори; 2 - трансформатор струму типу ТЛШ; 3 - збірні шини. Решта – див. рис. 9
Рисунок 10 – Шафа КРП типу ШСТ з трансформатором власних потреб типу ТСКС-10 (схеми 601...605)
1 - силовий трансформатор типу ТСКС-10; 2 - запобіжники; 3 - автомат АЕ 2056М; 4 - трансформатори ТК-20; 5 - високовольтні контакти; 6 - низьковольтні контакти
Рисунок 11 – Шафа глухого вводу ШГВ і кабельних збірок ШКС (схеми 701 ... 709, 504 ... 508): а – шафа глухого вводу; б – шафа кабельних збірок 2000, 3150А
Рисунок 12 – Шафа з низьковольтної апаратурою ШНВА (схема 801):
1 - збірний каркас; 2 - релейна шафа, 3 - кожух, 4 - основні двері; 5 - допоміжні двері
Рисунок 13 – Шафи шинних перемичок типу ШШП:
а - шафи типу ШШП при дворядному розміщенні шаф КРП фасадами один до одного;
в - шафи типу ШШП при дворядному розміщенні шаф КРП фасадами в одну сторону;
б - шафи типу ШШП при дворядному розміщенні шаф КРП фасадами назовні;
Ф - фасад шафи КРП;
1 - секція кутова, 2 - секція; 3 - лист; 4 - бічний лист, 5 - кожух, 6 - патрубок
Рисунок 14 – Шафи шинних перемичок типу ШШВ:
а - шафи типу ШШВ при розміщенні шаф КРП фасадом до стіни будівлі,
б - шафи типу ШШВ при розміщенні шаф КРП фасадом від стіни будівлі,
Ф - фасад шафи КРП;
1 - секція кутова, 2 - секція; 3 - лист; 4 - бічний лисn
Рисунок 15 – Шафи шинних вводів типу ШШВ з ИПУ-10;
а - шафи типу ШШВ при розміщенні шаф КРП фасадом від стіни будівлі, в - шафи типу ШШВ при розміщенні шафа од КРП фасадом до стіни будівлі.
Ф - фасад шафи КРП
