11.Распределение тепловых потоков-подключение систем теплопотребления к тепловым сетям,тепловой ввод здания(итп)

Индивидуальный тепловой пункт (ИТП) – тепловой пункт, предназначенный для присоединения систем теплопотребления одного здания или его части. В помещении ИТП здания располагается тепловой ввод – оборудование для преобразования параметров теплоносителя для системы отопления, коллекторы для систем отопления вентиляции и кондиционирования воздуха и оборудование для приготовления горячей воды ГВС

Кроме того, в тепловом пункте здания предусматривается размещение арматуры, приборов контроля, управления и автоматизации, а также учета расходов тепловой энергии и теплоносителя. В ИТП также может быть расположено оборудование, контрольно-измерительные приборы и узел учета для системы холодного водоснабжения здания. Ввод трубопроводов тепловой сети осуществляется непосредственно в помещение теплового пункта здания. ИТП располагают у наружной стены здания и, как правило, в подвальном или цокольном помещении. Проектирование тепловых пунктов, как ЦТП, так и ИТП, регламентируется СП 41-101-95 «Проектирование тепловых пунктов» и СП 124.13330.2012.. Системы отопления подключаются к тепловым сетям по зависимой схеме, т.е. теплоноситель из тепловой сети непосредственно поступает в систему отопления здания. Подключение систем отопления по независимой схеме, т.е. через теплообменник, допускается при обосновании. Температура в системах отопления не должна превышать нормативных пределов, для жилых и большинства общественных зданий – t1=95С, для цехов промышленных предприятий может быть выше и достигать t1=110-150С при исключении доступа людей к отопительным приборам. Для повышения давления теплоносителя в тепловом пункте здания устанавливают повысительный насос, который восполняет недостаток напора и позволяет доставлять теплоноситель к самым удаленным от теплового ввода отопительным приборам. Снижение температуры сетевой воды перед подачей её в систему отопления осуществляется за счет того, что к высокотемпературной сетевой воде подмешивается остывшая вода,поступающая из обратного трубопровода системы отопления. Для этого служит смесительная установка (смесительный узел). Подмешивание обратной воды осуществляется с помощью смесительного насоса или водоструйного элеватора. Принцип работы водоструйного элеватора основан на явлении инжекции, поэтому его называют инжекционным насосом. От смесительной установки теплоноситель идет в распределительный коллектор, а от него расходится по трубопроводам различных веток системы отопления здания. (Коллектор представляет собой трубу большего диаметра, от которой расходятся трубопроводы меньших диаметров – различные ветки системы отопления здания. Коллекторы выполняются только из металла. В тепловом пункте здания размещают два коллектора отопления – подающий и обратный. Подающий коллектор всегда располагают над обратным.

12.Сиситемы газораспределения и газопотребления.Источники.Схема транспортировки природного газа

Газ – углеводородное топливо, находящееся в газообразном состоянии при температуре15 °С и давлении 0,1 МПа. Газораспределительная система — имущественный производственный комплекс, состоящий из технологически, организационно и экономически взаимосвязанных объектов, предназначенных для транспортировки и подачи газа непосредственно его потребителям. Газораспределительная система должна обеспечивать подачу потребителям требуемых параметров газа и в необходимом объеме….

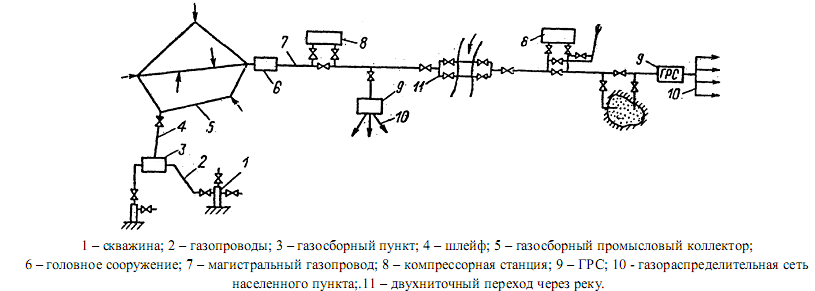

Газ из скважины 1 по газопроводам 2 поступает на газосборный пункт3. Здесь замеряется количество газа, поступающего от каждой скважины, и в сепараторах производится грубая очистка его от механических примесей и влаги. Далее по шлейфу 4 газ через обратный клапан поступает в газосборный промысловый коллектор 5, который в зависимости от расположения скважин на промысле может быть линейным,кольцевым или лучевым. На головных сооружениях 6 газ тщательно осушается и очищается от вредных, балластных и механических примесей. Здесь же в него вводят одорант для придания запаха. После такой подготовки газ направляется в магистральный газопровод 7. Для преодоления гидравлического сопротивления трубопроводов и поддержания давления газа на заданном уровне на трассе газопровода через каждые 100-150 км сооружаются компрессорные станции 8. Особо ответственными участками магистрального газопровода являются узлы переходов через железные дороги, реки, овраги и другие препятствия. Один из таких узлов – двухниточный переход 11 через реку показан на схеме. К магистральному газопроводу могут быть подключены ответвления от головных сооружений других близко расположенных промыслов. Передача газа из магистрального газопровода в газораспределительные сети 10 осуществляется через газораспределительные станции 9. Для выравнивания неравномерности потребления газа городами и населенными пунктами вблизи больших городов желательно иметь запас газа в хранилищах (на рисунке не подписан). Вся трасса обеспечивается телефонной, а иногда радиорелейной связью. Газ – углеводородное топливо, находящееся в газообразном состоянии при температуре 15 °С и давлении 0,1 МПа. При стандартных условиях (101,325 кПа и 20 °C) природный газ находится только в газообразном состоянии.

13.Классификация газопроводов и газовых сетей.

1) По рабочему давлению транспортируемого газа (см. табл. 2.1)газопроводы подразде-

ляют на:+ газопроводы высокого давления категории I-а; + газопроводы высокого давления категории I; + газопроводы высокого давления категории II; +среднего давления категор III; + низкого давления категор IV.

2) По месту расположения (прокладки) различают наружные и внутренние газопро-

воды. +Наружный газопровод – подземный, наземный и (или) надземный газопровод, проложенный вне зданий до наружной конструкции здания. +Внутренний газопровод – газопровод, проложенный внутри здания от вводного газопровода до места установки газоиспользующего оборудования. Газоиспользующее оборудование – оборудование, использующее газ в качестве топлива.

3) По назначению газопроводы разделяют на магистральные, распределительные, ответвления внутриобъектовые (внутриквартальные или дворовые ,межцеховые), внутридомовые, внутрицеховые.4) По материалу трубопроводов различают стальные, полиэтиленовые, полимерные и медные газопроводы. 5) По способу прокладки наружные газопроводы делятся на надземные (преимущественно на высоких опорах), подземные и наземные с обвалованием (приравниваются к подземным). Надземные газопроводы выполняются только из стальных труб.Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода или футляра.

Классификация газовых сетей:1. По числу ступеней снижения давления газа различают одно-, двух- и трехступенчатые газовые сети.

2. По структуре газовые сети разделяют на кольцевые и тупиковые.

14.Сооружения газовых сетей(ГРС, компрессовые.ГРП)

Сооружения газовых сетей – КС, ГРС, Магистральные газопроводы, пункты редуцирования газа (ПРГ), контрольно-измерительные пункты, колодцы.

Сеть газопотребления – технологический комплекс газовой сети потребителя, расположенный от места присоединения к газораспределительной сети до газоиспользующего оборудования и состоящий из наружных и внутренних газопроводов и технических устройств на них.

Газораспределительная сеть – система наружных газопроводов от источника до ввода газа потребителям, а также сооружения и технические устройства на них.

Источник газораспределения – элемент системы газоснабжения (например, газораспределительная станция – ГРС), служащий для подачи газа в газораспределительную сеть.

Для снижения и регулирования давления газа в газораспределительной сети предусматривают следующие ПРГ: газорегуляторные пункты (ГРП), газорегуляторные пункты блочные,(ГРПБ) заводского изготовления в зданиях контейнерного типа, газорегуляторные пункты шкафные (ГРПШ) и газорегуляторные установки(ГРУ)

ГРП размещают: +отдельностоящими;; + пристроенными к газифицируемым производственным зданиям, котельным и общественным зданиям с помещениями производственного назначения; + встроенными в одноэтажные газифицируемые производственные здания и котельные (кроме помещений, расположенных в подвальных и цокольных этажах); +на покрытиях газифицируемых производственных зданий степеней огнестойкости I.

Компрессорная станция повышает давление газа, отбираемого из залежей, до значения, при котором работает магистральный газопровод. Разработка газовой залежи происходит в основном 15-20 лет. За это время извлекается 80-90% запасов газа. ГРС – газораспределительная станция. На ГРС газ проходит дополнительную очистку и осушку, а также одорируется. Одоризация природного газа осуществляется введением в него одоранта в целях придания ему характерного запаха для обнаружения утечек.
