17. Составить фрагмент программы считывания информации с ацп для контроллера 1816ве51 (Адреса: пуск - 8300н, готов – 8200н, выход данных – 8000н).

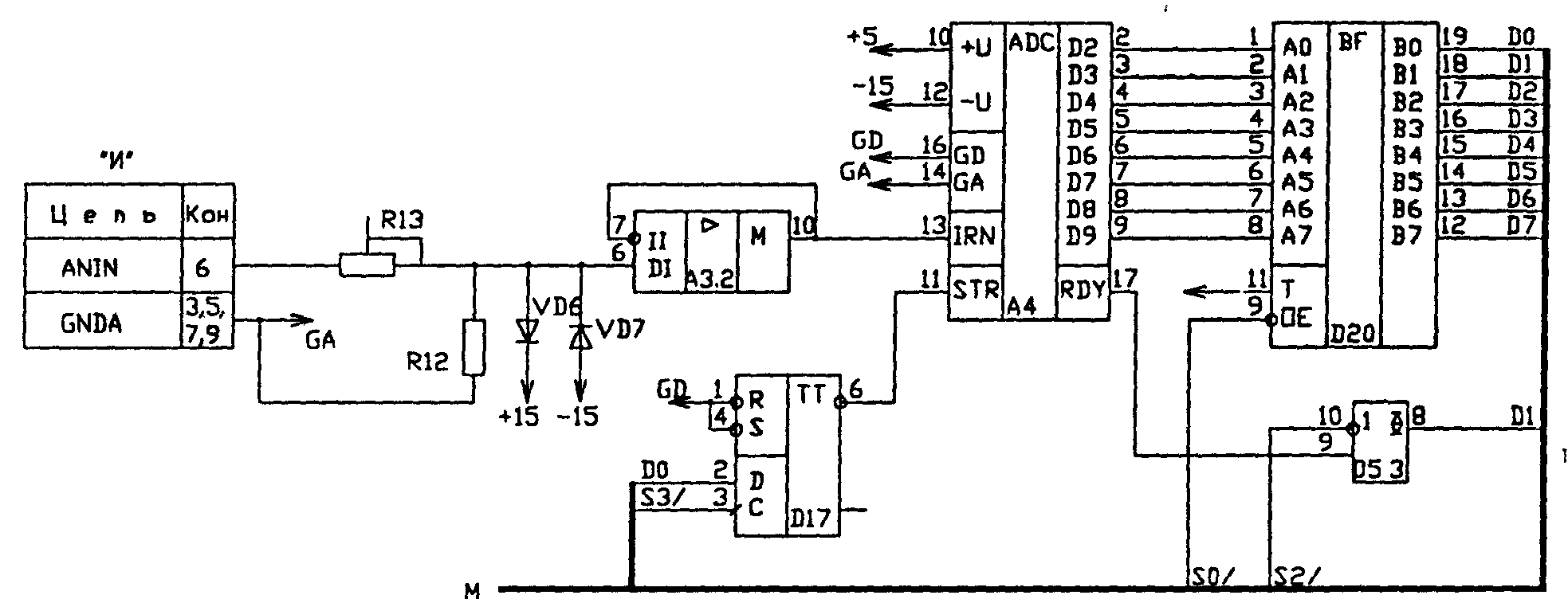

Рассмотрим довольно простой пример построения устройства ввода аналоговой информации в УМПК—51. Часть схемы УМПК—51, реализующая ввод аналоговой информации, представлена на рис. 33.
Рис. 33. Ввод аналоговой информации в УМПК—51.
Основой схемы является ИС АЦП 1113ПВ1 (А4), реализующая 10-разрядное аналого — цифровое преобразование напряжения в диапазоне —5...+5В (в УМПК—51 используются только 8 разрядов выходного кода). Аналоговый сигнал с разъема поступает на вход АЦП через делитель R12, R13 и буферный повторитель A3.2. Соотношение R13 и R12 отрегулировано таким образом, чтобы между входным напряжением и выходным кодом АЦП было следующее соответствие:
- 10,24В
|
00Н
|
- 0.08В
|
7FH
|
0,0В
|
80Н
|
+10,16В
|
FFH
|
Примечание. Подразумевается, что в промежутках между указанными
точками характеристика код—напряжение является линейной.
Диоды VD6, VD7 ограничивают диапазон сигнала, поступающего с разъема, при этом уровень, поступающий на вход буферного повторителя
A3.2 никогда не выходит за рамки —15 ... + 15В. Буфер D20 служит для считывания кода АЦП и выбирается при чтении из ячейки внешней памяти, с адресом 80ХХН. Триггер D17 осуществляет запуск преобразования АЦП при записи в ячейку с адресом 83ХХН числа с D0="l". Буферный элемент D5.3 служит для считывания сигнала готовности АЦП как состояния разряда D1 ячейки памяти с адресом 82ХХН.
Для того, чтобы измерить внешнее напряжение с помощью описанной схемы, необходимо выполнить следующие действия:
• записать в триггер запуска D17 лог. "1", при этом начинается цикл преобразования длительностью около 30 мкс со сбросом выхода готовности АЦП в "0";
• опрашивать бит готовности через, буфер D5.3 до тех пор, пока он не установится в "1" (преобразование закончено);
• считать код, полученный в результате преобразования;.
• сбросить триггер запуска (подготовка для следующего цикла преобразования);
• интерпретация полученного кода (пересчет в напряжение). Ниже приведена программа, реализующая эту последовательность действий:
1000Н
|
90 83 00
|
|
MOV DPTR,#8300H
|
Указатель на триггер запуска .
|
1003Н
|
7401
|
|
MOV A,1
|
Запуск
|
1005Н
|
F0
|
|
MOV @DPTR,A
|
преобразования
|
1006Н
|
90 82 00
|
|
MOV DPTR,#8200H
|
Указатель на буфер готовности
|
1009Н
|
E0
|
J1:
|
MOV A,@DPTR
|
Ожидание
|
100АН
|
20 El FC
|
|
JB ACC.1,J1
|
готовности
|
100DH
|
90 80 00
|
|
MOV DPTR,#8000H
|
Указатель на буфер кода АЦП
|
1010Н
|
E0
|
|
MOV A,@DPTR
|
Считывание кода в аккумулятор
|
1011Н
|
12 02 F3
|
|
LCALL STOP
|
Останов
|
