Пікоподібні долота

Пікоподібні долота призначені для розширення та пророблення ствола свердловини (типу ПР), розбурювання цементного каменю і металевих предметів в обсадній колоні після її цементування (типу ПЦ) та буріння відносно неглибоких свердловин у піщано-глинистих, алевролітових і мергелевих відкладах II—V категорій буримості (пікобури).

Однолопатеві долота мають загострену під кутом 90° лопать, яка за формою нагадує піку, і тому одержали назву пікоподібних. Робочий край лопаті скошений під кутом 45° і армується з набігаючого боку твердосплавними пластинами та релітом.

У пікоподібного долота типу ПР (рисунок 1.5) бокові калібруючі поверхні лопаті армують твердосплавними штирями, оскільки вони є робочими, тобто руйнують і калібрують стінки свердловини при розширенні та проробленні ствола.

У пікоподібних доліт типу ПЦ бокові поверхні не армують твердим сплавом з метою запобігання пошкодження внутрішніх стінок обсадних колон.

Для пропуску промивальної рідини долота типу ПР і ПЦ мають два промивальні отвори.

Пікобур виконують у двох модифікаціях: ступінчастий і безступінчастий. Пікобур складається з корпусу та привареної до нього лопаті. Бокові ребра лопаті армують твердосплавними штирями. Всередині корпусу знаходиться осьова порожнина, в яку поступає промивальна рідина.

У ступінчастого пікобура ступені укріплюються твердосплавними різцями. Кількість ярусів ступеней може бути три і більше у залежності від діаметра та призначення

Еліптичні долота

Еліптичні лопатеві долота призначені для буріння свердловин іншим стволом (відразу після вирізання для нього вікна в обсадній колоні).

Вони можуть також використовуватись і як пілот-долото в комплекті з розширювачем для направлення і центрування розширювача при розширенні. Еліптичні долота оснащені чотирма лопатями. Від лопатевих вони відрізняються звуженим пікоподібним контуром, кулеподібним корпусом і невеликими виступаючими за нього лопатей (рисунок 1.6). Дві лопаті вкорочені і призначені для калібрування стінок свердловини, стабілізації і центрування долота. Вони розташовані під кутом 90° до сусідніх великих лопатей. Їх калібруючі ребра армовані твердосплавними штирями, а між ними релітом.

Великі лопаті мають еліптичний зовнішній контур і виконують основну роботу по руйнуванню гірської породи. По калібруючих ребрах їх армують твердосплавними штирями. Крім того, вони також захищені і по передній (набігаючій) поверхні шматочками подрібненого твердого сплаву або твердосплавними пластинками, які встановлюють у відповідних гніздах, вифрезерованих у лопатях. Долота, армовані ріжучими елементами у вигляді твердосплавних пластин відносять до типу М, а ріжучими елементами у вигляді шматочків подрібненого твердого сплаву - до типу МС. Корпус та лопаті виготовляють зі сталі, а твердосплавні елементи - із суміші карбіду, вольфраму та кобальту.

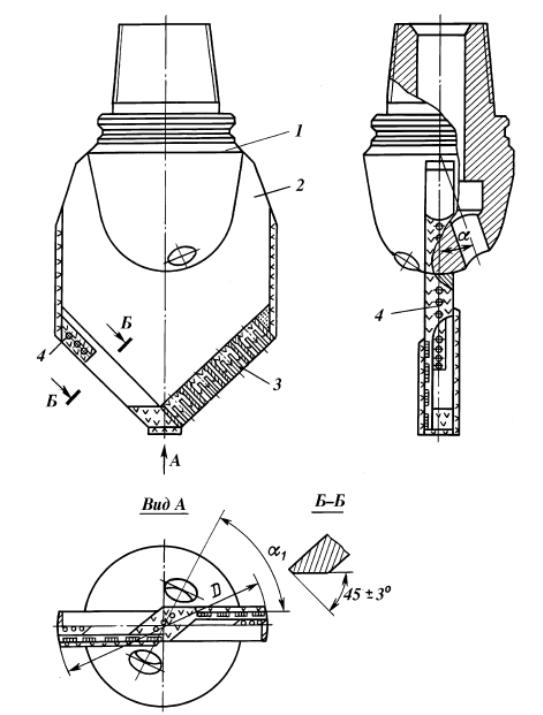

1 – корпус; 2 – пікоподібна частина; 3 – твердосплавні пластини; 4 – твердосплавні штирі

Рисунок 1.5 – Пікоподібне долото

Промивальний вузол складається із осьової порожнини та двох каналів, які виходять з неї і розміщені діаметрально протилежно (під кутом 180°). Еліптичні долота виготовляють типу М та МС.

1 – твердосплавні штирі; 2,3 – робочі лопаті; 4 – кулеподібний корпус; 5 – шматочки подрібненого твердого сплаву.

Рисунок 1.6 – Еліптичне долото
