3. Подключение считывателей

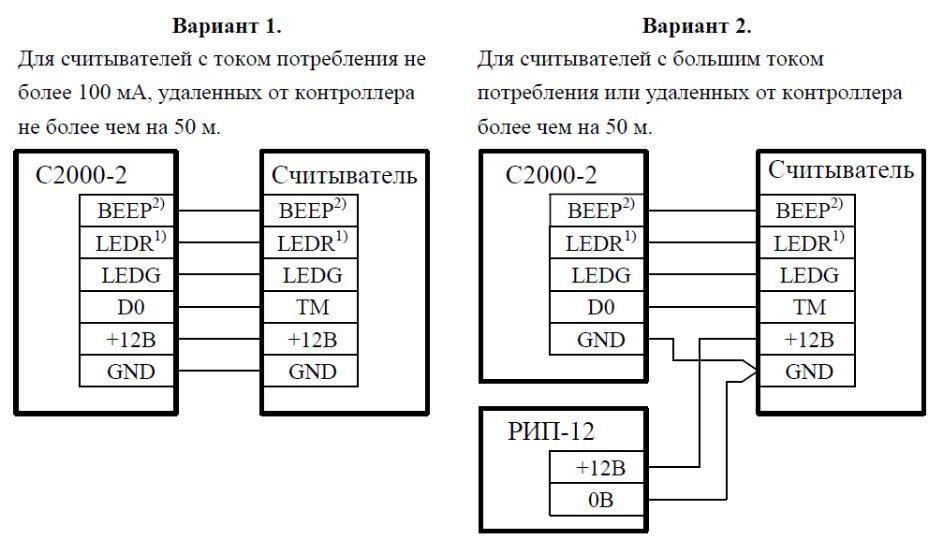

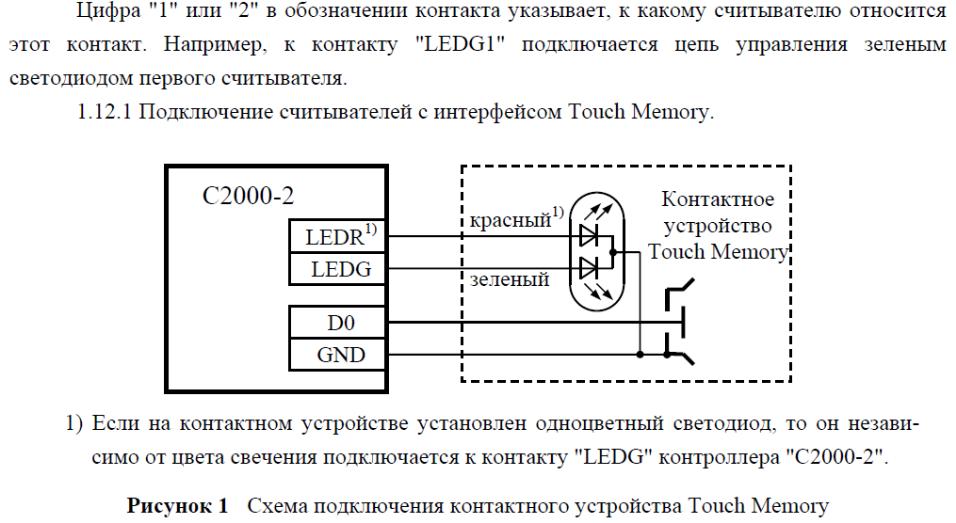

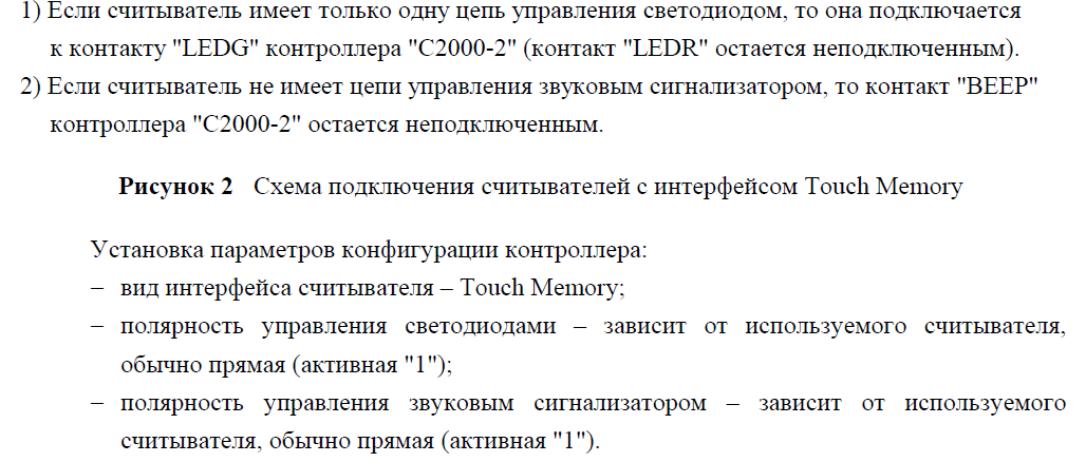

Для считывания кодов идентификаторов к контроллеру подключаются 2 считывателя имеющих интерфейс Touch Memory, Wiegand или ABA TRACK II (интерфейс магнитных карт). Набор контактов для подключения обоих считывателей одинаков и соответствует таблице 3.

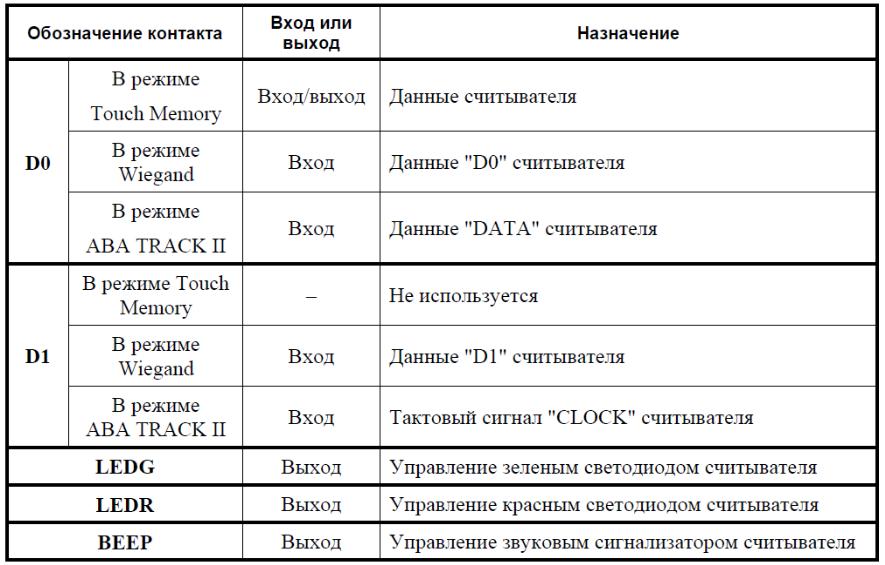

Таблица 3 Контакты для подключения считывателей к контроллеру "С2000-2"

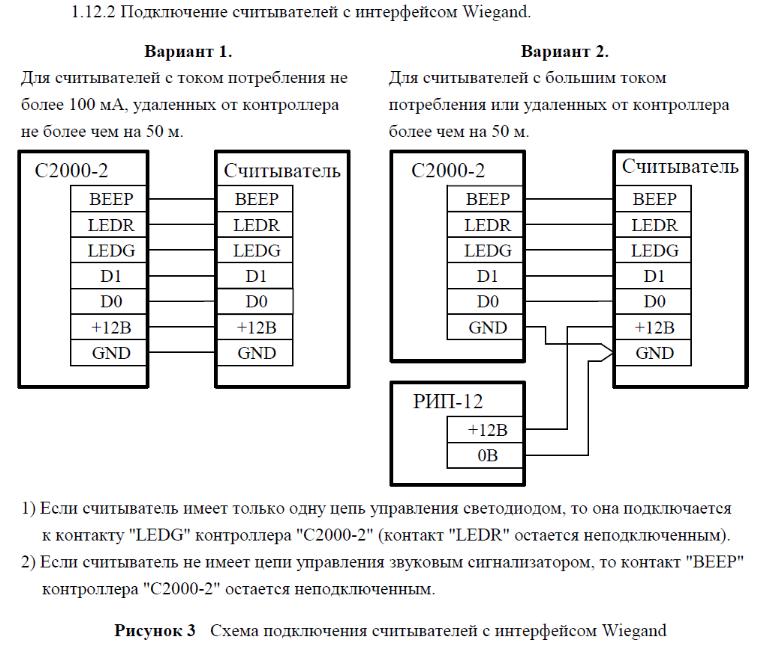

Установка
параметров конфигурации контроллера:
вид интерфейса считывателя – Wiegand;
полярность управления светодиодами – зависит от используемого считывателя, обычно инверсная (активный "0");
полярность управления звуковым сигнализатором – зависит от используемого считывателя, обычно инверсная (активный "0").
Если используется считыватель, который формирует по выходам "D0" и "D1" импульсы низкого уровня длительностью менее 40 мкс, например, считыватель СБР-001Б1 и другие считыватели ОАО "Ангстрем", работающие в протоколе Wiegand-33, то необходимо также установить параметр "Wiegand-33". В других случаях установка этого параметра не рекомендуется.
Подключение считывателей с интерфейсом магнитных карт ABA TRACK II осуществляется аналогично считывателям с интерфейсом Wiegand. При этом выход "DATA" считывателя подключается ко входу "D0" контроллера, а выход "CLOCK" считывателя подключается ко входу "D1" контроллера. Вид интерфейса считывателя – ABA TRACK II.
Если в составе системы "Орион" к контроллерам "С2000-2" подключаются считыватели с разными видами интерфейса (Touch Memory, Wiegand-26, Wiegand-44 и др.), рассчитанные на работу с идентификаторами одного и того же типа, то код идентификатора, предъявленного на одном считывателе, может не совпадать с кодом того же идентификатора, предъявленного на другом считывателе.
Так, например, код Proximity-карты на считывателе с интерфейсом Wiegand-26 может отличаться от кода той же карты на считывателе с интерфейсом Wiegand-44 или Touch Memory.
Или, например, PIN-код, введенный на считывателе с интерфейсом Wiegand-6 или Wiegand-8 (каждая вводимая цифра кода посылается в контроллер отдельно от другой), будет отличаться от того же кода, введенного на считывателе с интерфейсом Wiegand-26 или Touch Memory (все цифры PIN-кода посылаются в контроллер в одной посылке).
Поэтому при проектировании и эксплуатации системы контроля доступа необходимо пользоваться следующими рекомендациями.
1) По возможности использовать считыватели с одинаковым форматом выходных данных.
2) Если считыватели имеют различный интерфейс, то по возможности использовать совместимые форматы. Так, например, код Proximity-карты в формате Wiegand-44 для контроллера "С2000-2" в большинстве случаев совместим с кодом этой карты в формате Touch Memory, т.е. если при занесении кода карты в память контроллера использовался считыватель с интерфейсом Wiegand-44, то эта карта будет правильно распознаваться контроллером через считыватель с интерфейсом Touch Memory, и наоборот.
3) Если считыватели имеют несовместимые форматы, то необходимо ограничить длину серийного номера ключа значением, наименьшим для всех используемых в системе считывателей. Обычно наименьшее значение длины серийного номера имеют считыватели с интерфейсом Wiegand-26 (6 шестнадцатеричных цифр).
4) При удаленном занесении кодов ключей в контроллер, когда считывание кода осуществляется со считывателя, подключенного к другому контроллеру, формат данных используемого считывателя должен совпадать с форматом данных считывателей, подключенных к программируемому контроллеру.
Формат PIN-кодов, вводимых со считывателей с интерфейсом Wiegand-6 или Wiegand-8 (каждая вводимая цифра кода посылается в контроллер отдельно от другой) и с клавиатуры компьютера (в программе UProg и Администраторе базы данных АРМ "Орион") – совпадает. Поэтому при программировании контроллера "С2000-2", работающего с такими считывателями, PIN-коды (в программе UProg) можно вводить с клавиатуры компьютера. Для считывателей PIN-кодов с другим форматом выходных данных, при программировании ключей, необходимо вводить код только на клавиатуре считывателя.

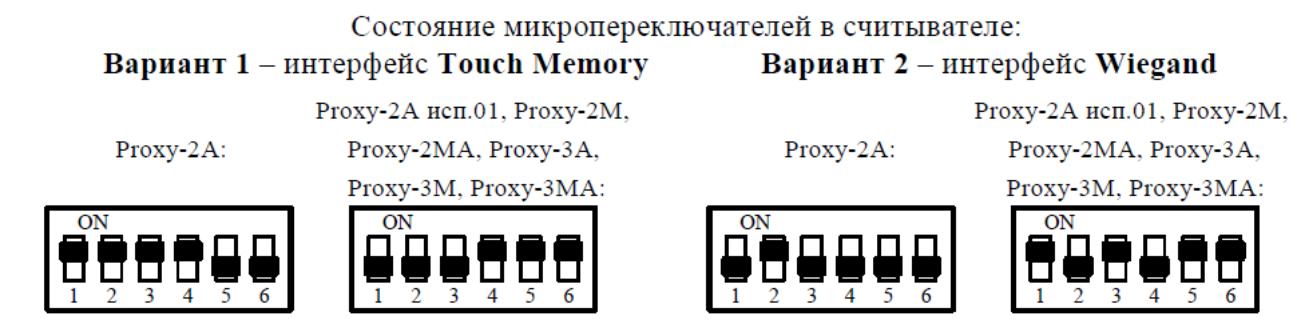

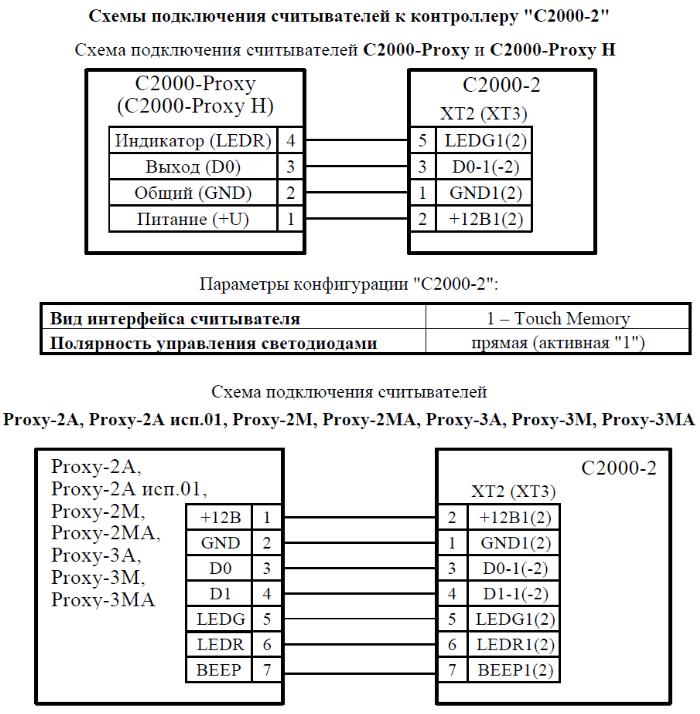

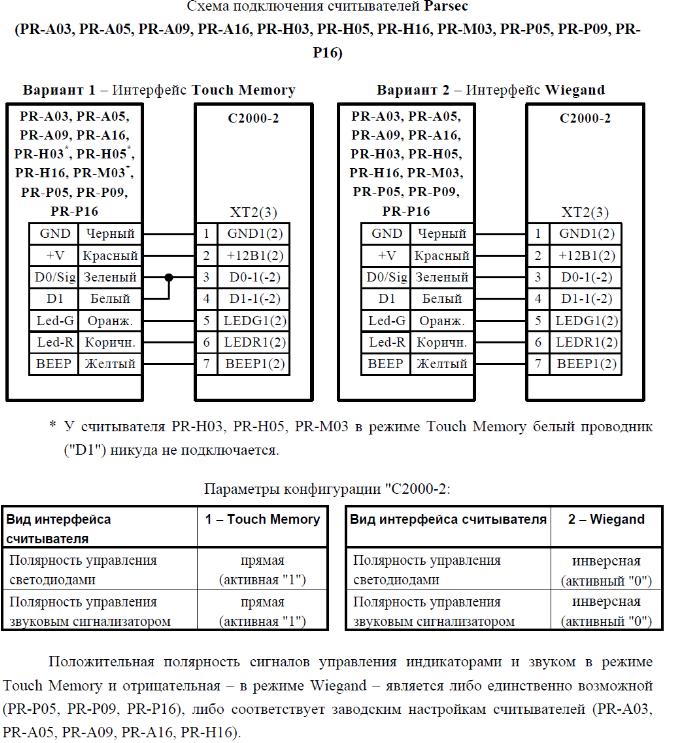

Схемы подключения некоторых моделей считывателей к контроллеру "С2000-2" приведены в Приложении В.
