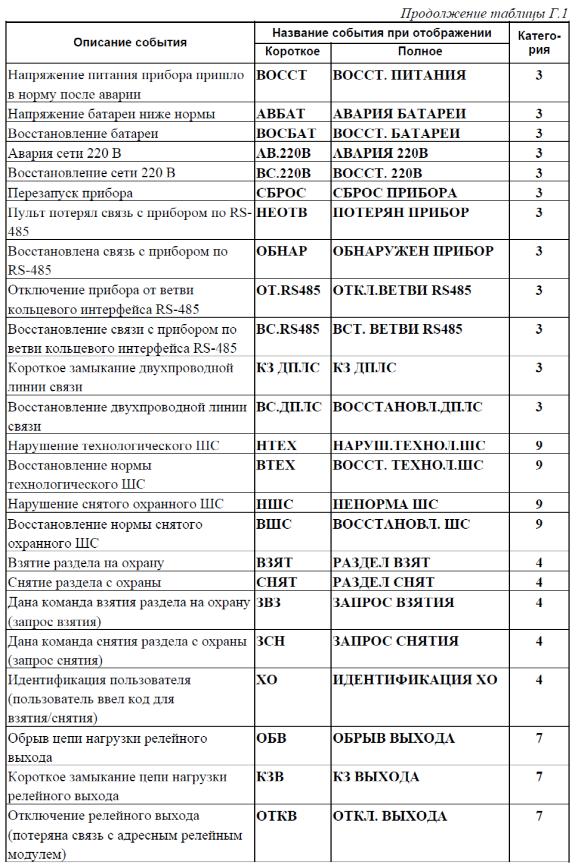

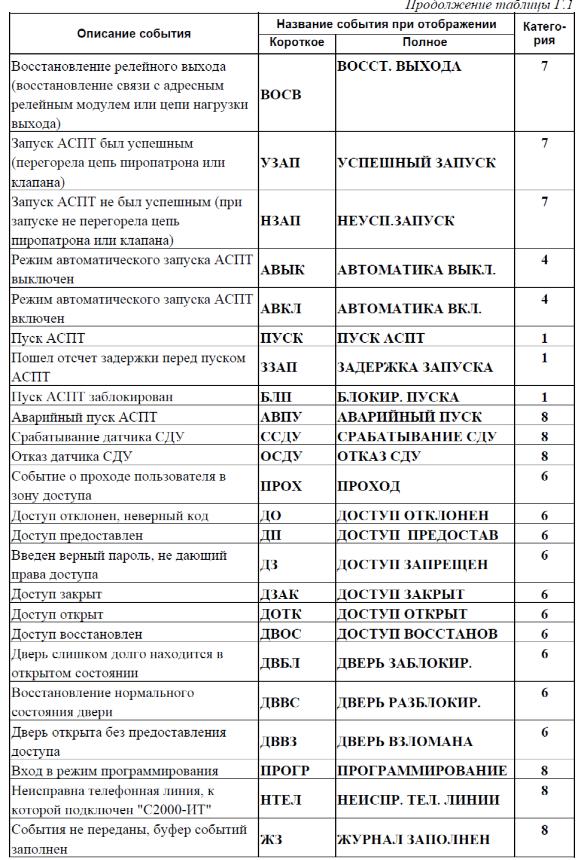

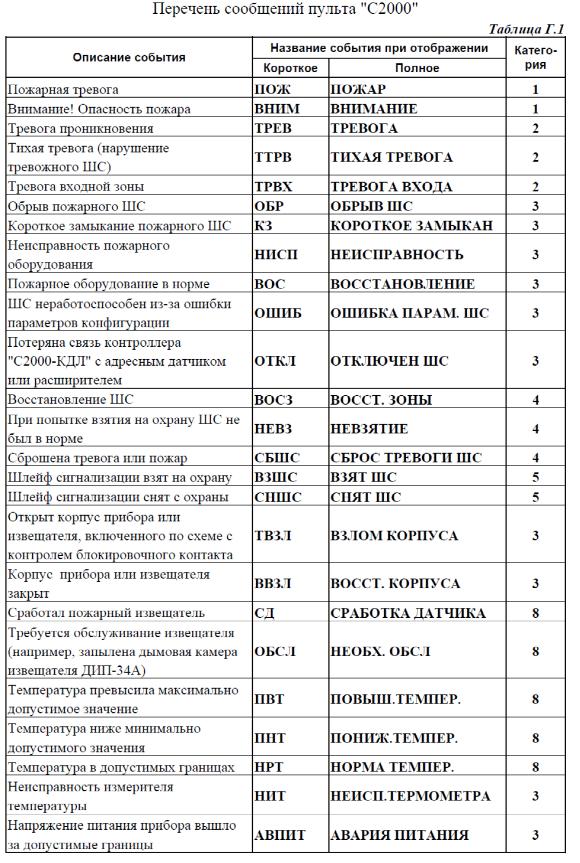

Описание состояний разделов приведено в таблице г.1.

Состав пульта

В состав пульта входит:

1) пульт контроля и управления "С2000" -1 шт;

2) кабель принтера -1шт;

3) руководство по эксплуатации -1 экз.

Лабораторная работа № 9 Пульт контроля и управления с-2000

Цель: Изучение устройства и принципа действия пульта контроля и управления С-2000

Техническое обеспечение лабораторной работы

Для выполнения лабораторной работы имеются:

1. Электрифицированный стенд системы контроля и управления доступом

2. Электрифицированный стенд адресной системы охранно-пожарной сигнализации

3. Электрифицированный стенд системы охранной сигнализации

Содержание отчета

В отчете (рабочей тетради) должны быть приведены цель, техническое обеспечение лабораторной работы, основные термины, понятия и определения, схемы включения приборов и пульта контроля и управления С-2000, ответы на контрольные вопросы.

Порядок выполнения работы

1. Собрать схемы, представленные в методических указаниях, на стенде без включения питания.

2. Включение питания осуществляется после проверки собранных схем преподавателем.

3. Монтаж, установку и техническое обслуживание производить только после отключения основных и резервных источников электропитания прибора!

Контрольные вопросы

1. Состав и назначение элементов схемы пульта контроля и управления С-2000

2. Определите последовательность включения пульта.

3. В каком случае на индикаторе отражается "Авария питания"?

4. Как просмотреть дату события на пульте?

5. Что отражают параметры "ИНДИК. ТРЕВОГ" и "ПАРОЛИ УПРАВЛ"?

6. Каким образом изменить конфигурацию панели "С2000", не имея пароля установщика или как восстановить пароль установщика, не потеряв при этом конфигурацию

7. Устройство и работа изделия

8. Описание процедур ввода времени и даты.

9. Какие приборы подключают к пульту через интерфейс RS-485?

10. Какие приборы подключают к пульту через интерфейс RS-232?

11. Привести схему соединения между приборами типа "шина". Какие приборы можно подключить к пульту?

12. В каких приборах согласующее сопротивление присутствует/ отсутствует на плате ?

13. В каких приборах включена/выключена перемычка ("джампера")?

14. Какова длина интерфейса RS-485?

15. Как можно увеличить длину интерфейса RS-485

16. Поясните отображение, просмотр и печать сообщений от приборов

17. Приведите события в порядке возрастания уровня тревожности

18. Поясните процедуру управления взятием и снятием разделов

Литература

1. Антоненко А.А., Буцынская Т.А. Членов А.Н. Основы эксплуатации систем комплексного обеспечения безопасности объектов . Под общей ред. А.Н.Членова. М.: ООО "Издательство "Пожнаука", 2010.

2. Бабуров В.П., Бабурин В.В., Фомин В.И. Технические средства систем охранной и пожарной сигнализации. М.: ООО "Издательство "Пожнаука", 2010.

3. Ворона  В.А., Тихонов В.А. Концептуальные основы создания и применения системы защиты объектов. М.: ООО Горячая линия телеком, 2012 г.

4. Ворона  В.А., Тихонов В.А.Системы контроля и управления доступом. М.: ООО Горячая линия телеком, 2012 г.

5. Ворона  В.А., Тихонов В.А. Комплексные (интегрированные) системы обеспечения безопасности. – М.: Горячая линия–Телеком, 2013. – 160 с.

6. Ворона В. А., Тихонов В. А. Технические системы охранной и пожарной сигнализации. – М.: Горячая линия–Телеком, 2012. – 376 с.:

7. Пескин А.Е. Системы видеонаблюдения. Основы построения, проектирования и эксплуатации М.: ООО Горячая линия телеком, 2013 г.

8. Членов А.Н., Дровникова И.Г, Буцынская Т.А. Технические средства систем охранной и пожарной сигнализации. М.: ООО "Издательство "Пожнаука", 2009.

9. Справочник монтажника. ООО НВП «Болид», 2012 г.

10. http://bolid.ru/ Научно-внедренческое предприятие «Болид»

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ЛАБОРАТОРНОЙ РАБОТЕ

Пульт имеет пластмассовый корпус. Внутри корпуса укреплена печатная плата с размещенными на ней радиоэлементами. Провода подключаются "под винт" с помощью колодок.

Схема электрическая функциональная пульта приведена на рисунке 1.

Рисунок 1 Схема электрическая функциональная

Пульт содержит следующие функциональные узлы:

− стабилизатор напряжения +5В;

− микропроцессор;

− энергонезависимая память;

− светодиодный индикатор;

− звуковой сигнализатор;

− преобразователь интерфейса RS-485;

− преобразователь интерфейса RS-232;

− ЖКИ;

− клавиатура;

− узел подсветки клавиатуры;

− датчик закрытия корпуса.

Работа прибора

Стабилизатор напряжения +5 В предназначен для питания схем пульта, индикатора и узлов подсветки клавиатуры и индикатора.

Микропроцессор управляет всей работой прибора: осуществляет опрос клавиатуры и вывод символьной информации на ЖКИ, циклически опрашивает по интерфейсу RS-485 подключенные приемно-контрольные приборы, выдает информацию на печатающее устройство по интерфейсу RS-232, осуществляет работу с энергонезависимой памятью, управляет световым индикатором и звуковым сигнализатором.

Энергонезависимая память предназначена для хранения базы данных пульта и буфера сообщений. Микросхема энергонезависимой памяти представляет собой электрически стираемое постоянное запоминающее устройство с последовательным интерфейсом.

Преобразователь интерфейса RS-485 предназначен для преобразования передаваемых сигналов логических уровней (0 В, +5 В) в сигналы интерфейса RS-485, а также преобразования принимаемых сигналов уровней RS-485 в сигналы логических уровней.

Преобразователь интерфейса RS-232 предназначен для преобразования передаваемых сигналов логических уровней (0 В, +5 В) в сигналы уровней интерфейса RS-232 (+10 В, -10 В), а также преобразования принимаемых сигналов уровней интерфейса RS-232 в сигналы логических уровней.

ЖКИ отображает информацию, соответствующую текущему режиму работы пульта, или принятые сообщения.

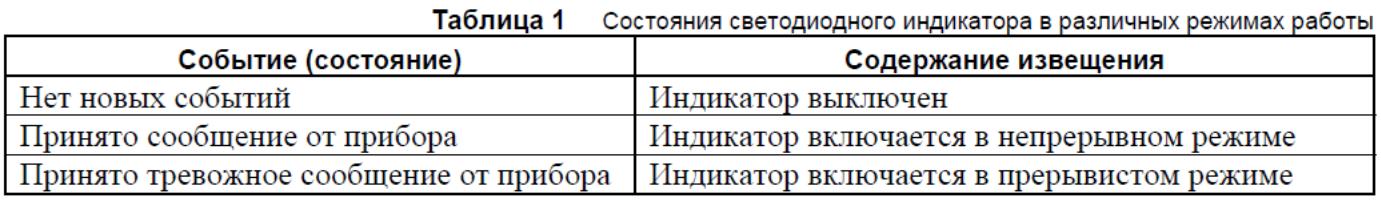

Клавиатура состоит из 16 кнопок с подсветкой. Светодиодный индикатор отображает состояние пульта и интерфейса. Состояния светодиодного индикатора в различных режимах работы пульта приведены в таблице 1.

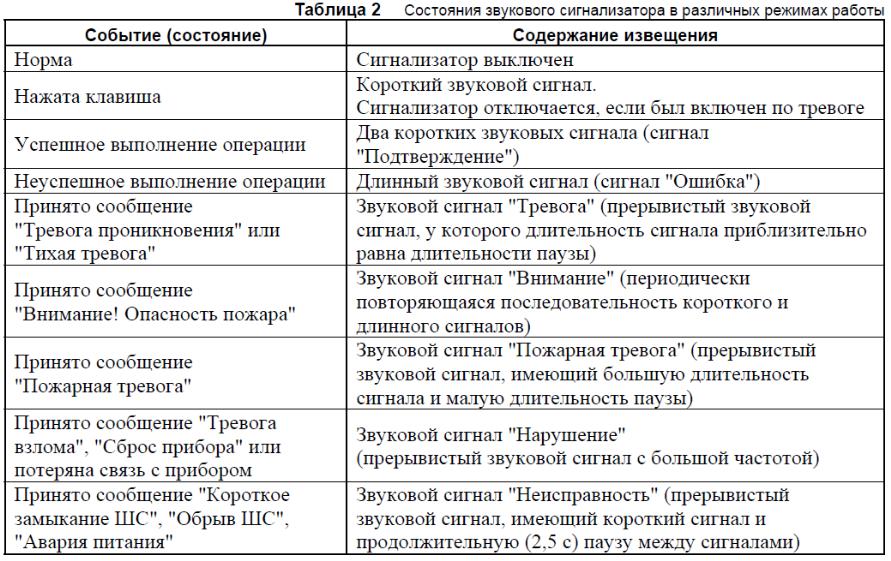

Звуковой сигнализатор предназначен для выдачи различных звуковых извещений, которые соответствуют таблице 2.

Буфер событий хранит до 1023 последних сообщений

Включение пульта

Включение пульта выполняется в следующей последовательности:

1) проверить правильность монтажа;

2) включить напряжение питания;

3) должна включиться подсветка ЖКИ пульта, на индикаторе отобразится сообщение о включении пульта. При подключении приборов к интерфейсу RS-485 пульт выдаст сообщения об их обнаружении. Могут отобразиться сообщения "Сброс прибора" (формируется прибором при включении) и "Авария питания" (формируется некоторыми приборами при напряжении питания ниже нормы). Последнее сообщение прибор может сформировать при выключении питания, а при последующем подключении этого прибора к пульту оно будет вычитано пультом и отображено на ЖКИ;

4) если печатающее устройство включено, то должны быть распечатаны сообщения о включении пульта и принтера, об обнаружении подключенных к пульту приборов, а также другие сообщения.

Пароль установщика рекомендуется заменить, чтобы пользователь не мог получить несанкционированный доступ к функциям программирования. Можно задать один или несколько паролей пользователей управления приборами.

Настройка режимов включает настройку параметров "ИНДИК. ТРЕВОГ" и "ПАРОЛИ УПРАВЛ". Параметр "ИНДИК. ТРЕВОГ" необходимо включить при необходимости сигнализации тревожных сообщений на внутреннем звуковом сигнализаторе, в противном случае его необходимо выключить. Заводская установка параметра - "включено". Параметр "ПАРОЛИ УПРАВЛ" определяет, требуется ли вводить пароль для доступа к функциям управления. Если параметр имеет значение "выключено", то функции управления доступны без ввода пароля. Заводская установка параметра - "включено". Описание настройки этих параметров приведено в п. 2.2.4.4 (техническая документация).

Необходимо установить время и дату. Время и дата требуются для протоколирования событий и для корректной работы временных окон в приборах, управляющих доступом ("С2000-4" и "С2000-2"). При неточном ходе часов можно скорректировать ход. Описание процедур ввода времени и даты, а также корректировки хода часов приведено в п. 2.2.3.6 и в п. 2.2.4.1(техническая документация).
