8. Экзаменационные билеты по специальности: 190631 «Техническое обслуживание и ремонт автомобильного транспорта».

ГАОУ СПО СО «Каменск-Уральский агропромышленный техникум»

ОП.03 Электротехника и электроника

УТВЕРЖДАЮ Зам. директора по УР _____________К.А. Калиева «___» ______________ 2013г.

Экзаменационный билет № 1

1.Объясните понятие электрического поля. Как определить электрическое напряжение и потенциал в точках электрического поля?

2. Составьте схему включения амперметра в электрическую цепь. Обоснуйте возможность использования прибора магнитоэлектрической системы для измерения тока в цепях переменного тока.

3. Объясните устройство, принцип действия, область применения асинхронного двигателя с фазной обмоткой. Раскройте достоинства и недостатки данного вида электрических машин.

4. Какие электронные элементы можно использовать как выпрямители переменного тока?

5. Звуковой генератор выдает сигнал с действующим значением напряжения U=5 В. При этом мгновенный ток в потребителе i = 0,2 sin3140t A. Записать выражение для мгновенного значения напряжения, если его начальная фаза равна нулю.

ГАОУ СПО СО «Каменск-Уральский агропромышленный техникум»

ОП.03 Электротехника и электроника

УТВЕРЖДАЮ Зам. директора по УР _____________К.А. Калиева «___» ______________ 2013г.

Экзаменационный билет № 2

1. Объясните понятие электрическая емкость. Конденсаторы. Как определить общую емкость конденсаторов, соединенных последовательно?

2. Составьте схему включения вольтметра в электрическую цепь. Обоснуйте возможность использования прибора электромагнитной системы для измерения напряжения в цепях постоянного тока.

3. Объясните устройство, принцип действия, область применения асинхронного двигателя с короткозамкнутой обмоткой. Раскройте достоинства и недостатки данного вида электрических машин.

4. Начертите схему однополупериодного выпрямителя.

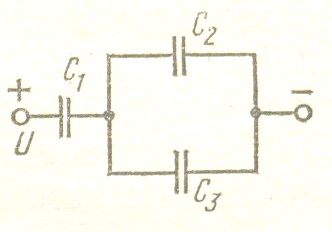

5. С оединение конденсаторов. К батарее конденсаторов (рис. 1) приложено напряжение ^ U = 100 В. Определить напряжение и заряд каж­дого конденсатора, если С₁ =4 мкФ; С₂= 1 мкФ; Сз =5 мкФ.

Рис.1

ГАОУ СПО СО «Каменск-Уральский агропромышленный техникум»

ОП.03 Электротехника и электроника

УТВЕРЖДАЮ Зам. директора по УР _____________К.А. Калиева «___» ______________ 2013г.

Экзаменационный билет № 3

1.Объясните понятие электрический ток. Как определить токи в разветвленной электрической цепи, используя первый закон Кирхгофа?

2. Составьте схему включения вольтметра с пределом измерения 30 В. в электрическую цепь напряжением 380В.

3. Объясните устройство, принцип действия, область применения двигателя постоянного тока с последовательным возбуждением. Раскройте достоинства и недостатки данного вида электрических машин.

4. Начертите схему двухполупериодного выпрямителя.

5. К концам медного и алюминиевого проводников одинаковых размеров приложены одинаковые напряжения. Одинаковы ли силы тока в них?

ГАОУ СПО СО «Каменск-Уральский агропромышленный техникум»

ОП.03 Электротехника и электроника

УТВЕРЖДАЮ Зам. директора по УР _____________К.А. Калиева «___» ______________ 2013г.
