2.11.2. Размещение приборов на тепловом щите
Мнемонические схемы. Оператор, находясь на тепловом щите котла или всего энергоблока, должен систематически следить и анализировать показания многочисленных и разнообразных приборов. При отклонениях от нормального режима оператор должен быстро принимать решения по изменению условий работы котла и осуществлять необходимые переключения. Наиболее четко он должен действовать во время аварийных ситуаций.
При наличии на тепловом щите большого числа различных приборов необходимо разместить их таким образом, чтобы оператор мог легко заполнить место каждого из них и быстро находить его даже в наиболее напряженные периоды работы.
Наиболее удобным считается расположение элементов контроля и управления соответственно протеканию технологических процессов в котле. При этом на тепловом щите изображают упрощенные мнемонические (то есть удобные для запоминания) схемы, например; схему питательных линий, схемы пароперегревателя с расположением на ней всех устройств для регулирования температуры пара и т.п.
Все имеющиеся на щите измерительные приборы и органы управления размещают вблизи мест, где на мнемонической схеме изображены соответствующие элементы оборудования. Вблизи таких схем устанавливают и световую автоматическую сигнализацию, которая, как и звуковая, должна привлекать внимание оператора при отклонениях от правильного режима эксплуатации.
С мнемоническими схемами должно быть увязано и расположение лампочек и других приборов, сигнализирующих о включении и отключении отдельных механизмов, а также о степени открытия различных клапанов, шиберов, направляющих аппаратов и других регулирующих устройств.
Разделение теплового щита.
Дальнейшее упрощение условий труда оператора достигается путем разделения теплового щита на две части. На наклонной поверхности ближнего и оператору невысокого щита (пульта управления) размещают кнопки и клавиши (ключи) управления, а также минимальное число измерительных и сигнальных приборов. За пультом управления устанавливается вертикальная панель, на которой размещают остальные приборы, в том числе приборы, регулируемые и вручную.
Контроль по вызову.
На временных электростанциях объем необходимых оператору сведений настолько велик, что например, только для приборов теплотехнического контроля серийных котлов при раздельном размещении каждого прибора понадобился бы тепловой щит длиной более 12 метров.
Обслуживание такого щита было бы затруднительным.
Поэтому на тепловых щитах устанавливают переключателем, с помощью которых оператор может соединить один и тот же указательный прибор с каждым из нескольких измерительных устройств (например, с каждой из нескольких термопар).
Иногда на одном указывающем приборе перед оператор могут поочередно появятся различные шкалы с делениями, соответствующие включаемым «по вызову» характеристикам работы котла.
При этом поверхность теплового щита может быть еще более сокращена.
2.12. Управление работы котла
2.12.1. Дистанционно управление
Значительная часть операций по регулированию работы котла производится системами автоматического регулирования (САР). Но такие операции, как открытие и закрытие различных вентилей, задвижек и шиберов, включение и отключение механизмов и др., осуществляются машинистом. Отдельные операции выполняются вращением штурвала или поворотом рукоятки у самих задвижек и шиберов. Другими шиберами и задвижками управляют на большом расстоянии посредством длинных торов, тяг и вращаемых вручную штанг.
Более оперативным и не связанным с затратой физического труда является дистанционное управление со щита управления котлом или энергоблоком.

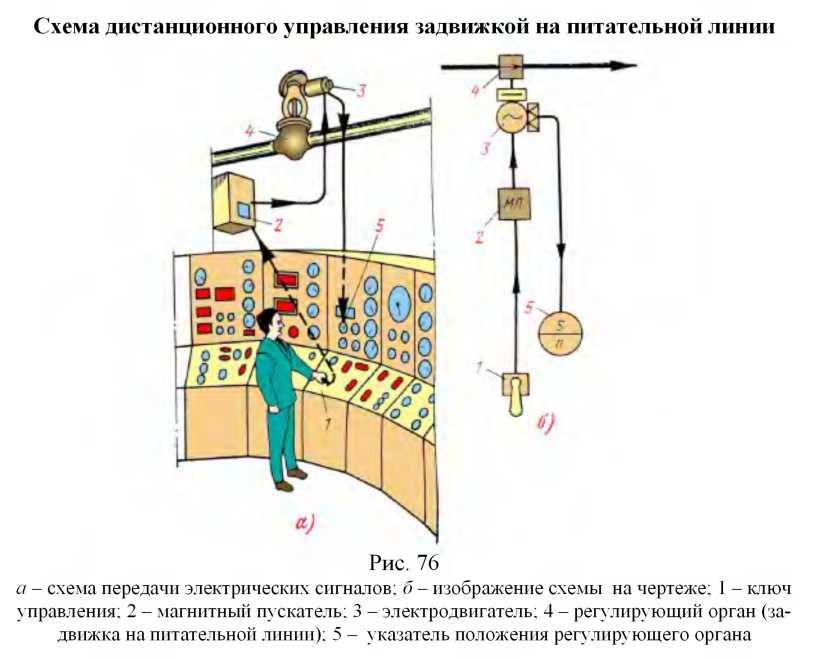

При повороте ключа ставится под напряжение двигатель МЭО. МЭО через механический привод соединен с задвижкой, положение которой оператор может определить по электрическому указателю положения УП, расположенному перед ним шибера.
Такое сблокированное управление несколькими электродвигателями ещё более уменьшает занятость вахтенных работников и сокращает время выполнения операций.
