2.10.3. Водоуказательные приборы (указатели уровня)

Водоуказательные приборы служат для контроля за уровнем воды в ба­рабане котла. Они разделяются на водоуказательные колонки, расположенные вблизи барабана и соединенные трубками с водяным и паровым объемами, и на сниженные указатели уровня, расположенные вблизи рабочего места ма­шиниста.

Кроме водоуказательных приборов котлы оборудуют сигнализирующи­ми приборами, которые привлекают внимание машиниста при значительном отклонении

уровня воды в барабане от заданного положения.

Кроме того, имеются защитные устройства, автоматически останавли­вающие котел при чрезмерном и опасном повышении или снижении уровня воды в барабане.

Водоуказательная колонка. В узком пространстве между вертикаль­ными стеклами колонки поддерживается уровень воды, близкий к ее среднему уровню в барабане.

По уровню воды в колонке раньше регулировали вручную питание котла водой во время эксплуатации.

На современных электростанциях теперь по водоуказательным колонкам каждую смену проверяют правильность показаний дистанционных приборов.

Кроме того иногда питание регулируют вручную по колонкам во время растопки котла.

У котлов со ступенчатым испарением устанавливают не менее чем по одной колонке для чистого и каждого из солевых отсеков. Необходимо систе­матически проверять уровни воды во всех колонках. Регулируют уровень обычно по колонкам, присоединенным к чистому отсеку.

Яснее всего уровень воды виден в водоуказательных колонках котлов среднего давления, у которых переднее стекло имеет гофрированную поверх­ность (стекло Клингора).

В котлах высокого давления стекло, соприкасаясь с водой, теряет про­зрачность.

Поэтому в котлах высокого давления стекла Клингора не применяют, а используют для этой цели набор слюдяных пластин.

Для улучшения видимости уровня колонку просвечивают, часть приме­няют рефлектор.

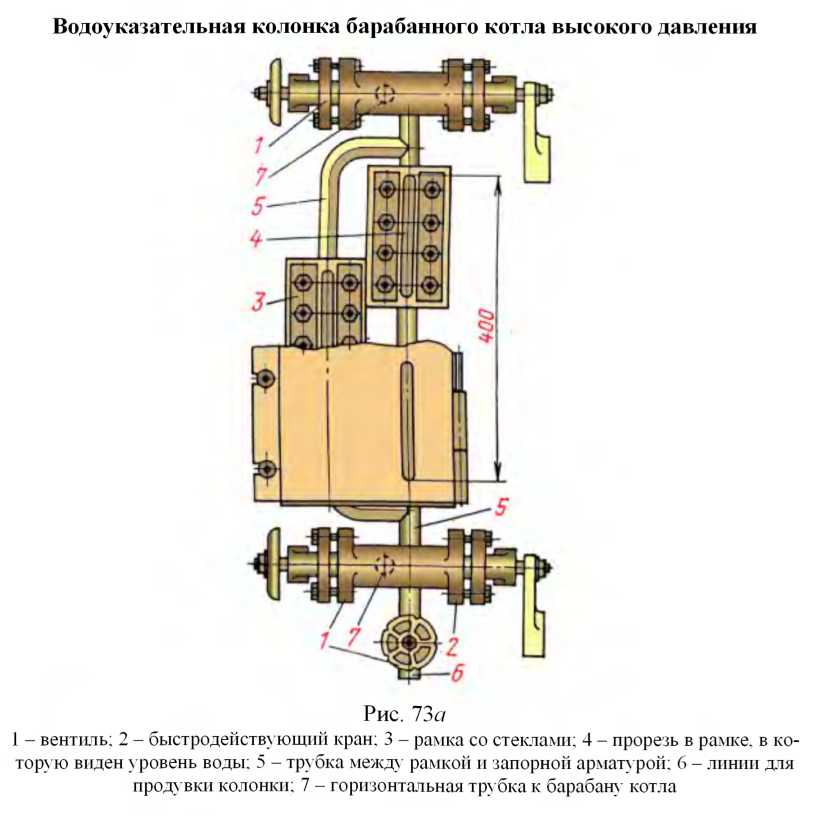

Узкие прорези расположены друг относительно друга таким образом, что при перемещении уровня воды и его исчезновении в одной из прорезей он отчетливо виден в следующей (рис.73а).

В нижней части водоуказательного прибора доступ воды можно закрыть верхним из двух находящихся там вентилей или быстродействующим краном.

Кран не создает такой плотности, как вентиль, но весьма полезен при необходимости немедленного отключения колонки. В верхнем конце колонки также имеются вентиль и кран, сообщающие колонку с паровым пространст­вом барабана, но продувочный вентиль установлен только с водяной стороны.

Обслуживание водоуказательных приборов

Причины неправильных показаний водоуказательных колонок могут быть различны.

Иногда происходит засорение паровой или водяной линии, соединяю­щей водоуказательную колонку с барабаном. При частичном засорении уро­вень воды в колонке медленно колеблется. При полном засорении он остается неподвижным.

Пар внутри ВУК непрерывно конденсируется, поэтому при частично за­сорении водяной линии уровень воды за стеклом оказывается выше, чем в ба­рабане.

При полном засорении паровой или водяной линии ВУК быстро запол­няется водой. Засорение устраняют продувкой колонки.

Продувка ВУК состоит из трех операций:

• закрывают верхний паровой кран и, открыв спускной вентиль, проду­вают водяную трубку;

• закрывают водяной кран, открывают паровой кран и продувают паро­вую трубку через ВУК;

• закрывают спускной вентиль и, открыв водяной кран, проверяют бы­строту подъема уровня воды в колонке.

•

Медленный подъем уровня свидетельствует о засорении водяной труб­ки. В том случае продувку следует повторить.

Пропуск арматуры приводит к снижению давления в той зоне, где пар или вода выходят наружу.

При пропуске водяной арматуры уровень воды в колонке понижается, при пропуске паровой арматуры повышается.

Подтяжка сальников может производится на ходу котла. При плотных запорных вентилях допустимо отключение колонки работающего котла для ремонта.

Но иногда ремонт возможен только после останова котла.

Искажение показаний может объясняться различными дефектами внутрибарабанных устройств, их неправильной конструкцией или нетщательным монтажом.

Регулирование питания котла вручную

Регулирование вручную уровня воды в барабане производится чаще все­го в двух случаях: при неисправности автоматических регуляторов и при рас­топке котла до включения в работу этих регуляторов.

Управление клапанами осуществляется с рабочего места машиниста, по дистанционным указателям уровня.

При пониженном давлении приходится учитывать искажение показаний дистанционных приборов.

Широкое внедрение автоматических регуляторов привело к тому, что на электростанциях уже нет людей которые привыкли ежедневно регулировать уровень воды вручную. Это усложняет условия поддержания уровня в тех сравнительно редких случаях, когда автоматические устройства не могут быть включены.

При ручном регулировании уровня воды необходимо учитывать сле­дующее: ошибочным является представление о том, что для безопасной рабо­ты котла уровень воды в барабане достаточно держать все время лишь в пре­делах его прямой видимости в ВУК. Такое регулирование раньше или позже неминуемо приведет к аварийной остановке котла. Действительные правила гораздо более жестки:

• Уровень воды нужно поддерживать около нормального и не допус­кать его отклонения за отметки высшего и низшего уровней.

• Отметки предельных положений уровня желательно иметь и на сни­женных водоуказательных приборах.

• Контроль за положением уровня воды в барабане котла производится в основном по ВУК чистого отсека ступенчатого испарения, по этим колонкам сверяют и снижение водоуказательные приборы.
