2.10.2. Клапаны
Клапаном называется запорный или регулирующий орган автоматического действия.
У паровых котлов имеются обратные, питательные, редукционные и предохранительные клапаны.
Обратный клапан препятствует движению рабочей среды в обратном направлении. Так, например, обратные клапаны на питательных линиях закрываются при аварийном падении давления в питательных трубопроводах и препятствует выпуску воды из котла.
По конструкции обратные клапаны подразделяют на подъемные и поворотные.
В подъемных клапанах (рис. 70, а) запорным органом является тарелка (золотник) 2, хвостовик которой входит в направляющий канал прилива крышки 1.
В поворотных клапанах (рис. 70, 6) тарелка 6 поворачивается вокруг оси 7 и перекрывает проход.
Обратные клапаны устанавливают в котельных обычно на напорных линиях центробежных насосов, на питательных линиях перед котлом для пропуска воды только в одном направлении и в других местах, где имеется опасность обратного движения среды.
Питательный клапан служит для автоматического регулирования питания котла в соответствии с расходом пара.
В клапанах, устанавливаемых на современных котлах, вода прижимает к седлу вертикальный шибер.
Регулирующий клапан служит для снижения давления пара. Такой клапан ставится, например, на трубопроводе собственных нужд, редукционно - охладительных установках (РОУ, БРОУ) и других устройствах.
Тарелка клапана прижимается к седлу пружиной или грузом. Натяг пружины или давление на тарелку от груза регулируют таким образом, чтобы пар, пройдя через редукционный клапан, имел необходимое давление.
Предохранительный клапан. Он представляет собой автоматически действующее устройство для выпуска пара из котла в случае, если по какой-либо причине давление в котле превышает допустимое.

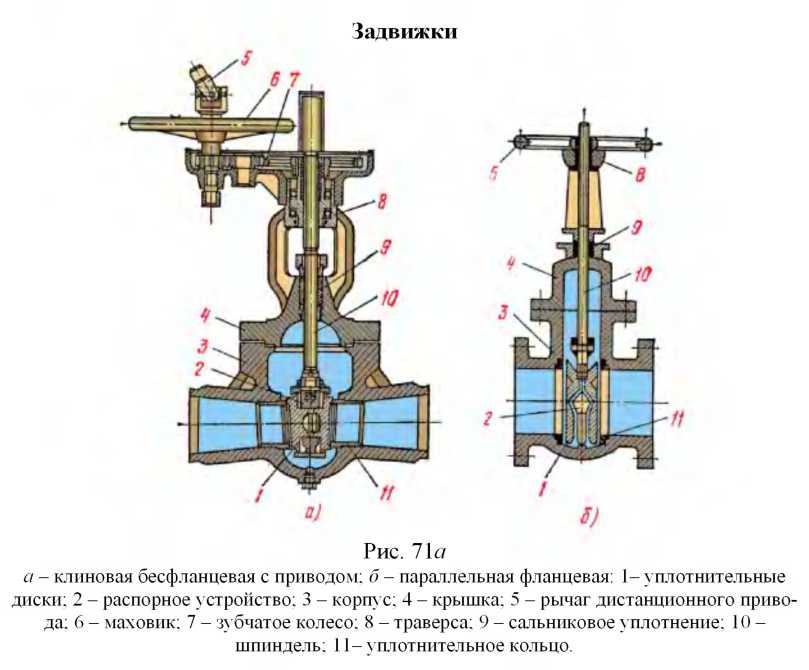

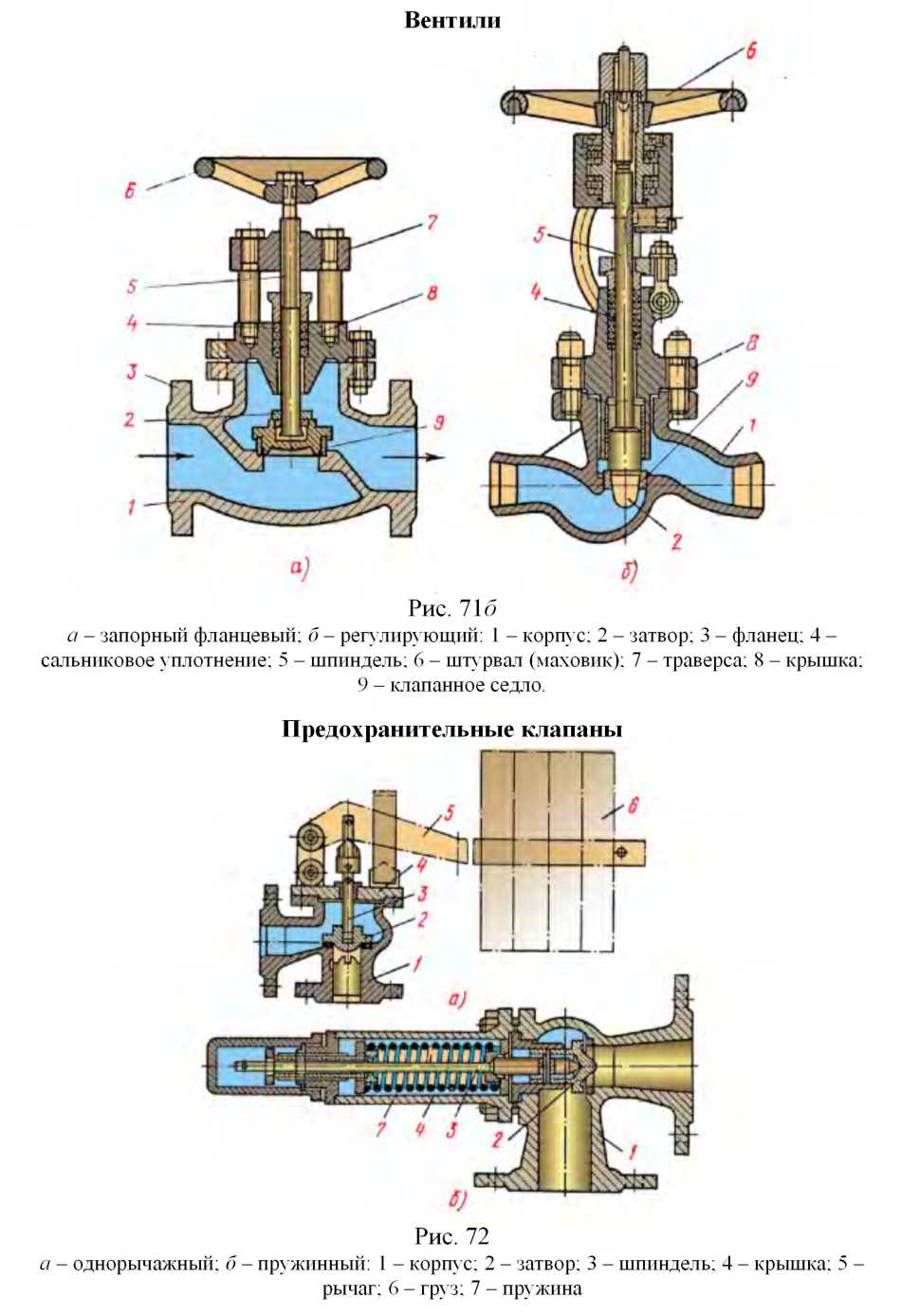

Предохранительные клапаны большей частью изготовляют вентильного типа. В зависимости от того, чем уравновешивается сила, создаваемая давлением среды на тарелку запорного устройства - давлением груза или пружины, клапаны выполняют грузовыми или пружинными (рис. 72).
Грузовые клапаны в зависимости от количества тарелок бывают одно или двухрычажными.
Большое распространение на отечественных электростанциях получили импульсные предохранительные устройства.

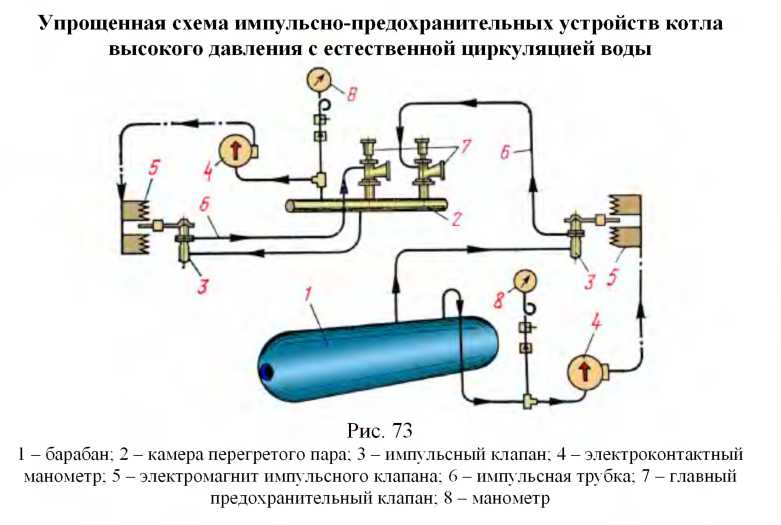

У барабанных котлов опасно чрезмерное повышение давления как в барабане, так и на выходе пара из пароперегревателя. У таких котлов из двух импульсных клапанов один соединен с паровым объемом барабана, а другой - с коллектором перегретого пара (рис. 73).
Но оба главных клапана должны быть установлены только на выходе пара из котла, так как через клапан, установленный на барабане, часть пара удалялась бы из котла, не проходя пароперегреватель, что приводило бы к опасному повышению температуры остального пара.
Но когда котел находится под давлением, предохранительные клапаны должны непрерывно быть в полной исправности и рабочей готовности. Поэтому их проверка должна быть регламентирована.
