2.7.2. Тягодутьевая установка котла
Размещение оборудования. Обычно крупные котлы оборудуются двумя включенными параллельно дутьевыми вентиляторами и двумя дымососами (на рис. 47 изображено по одному из них). Необходимый для горения воздух засасывается из верхней части котельного цеха, где его температура выше, чем перед вентиляторами.
У пылеугольных котлов часть горячего воздуха отводится в углеразмольные мельницы.
На рис. 47 показан газомазутный котел, у которого в горелки направляется весь горячий воздух (кроме небольшого его количества, подаваемого для предварительного подогрева холодного воздуха, чтобы уменьшить интенсивность коррозии воздухоподогревателя).
Шиберы. Условия работы шиберов при их частичном прикрытии начали изучать сравнительно недавно с начала 70х годов.
Тормозящее действие шибера заключается в том, что в проходящем через него воздушном потоке возникают завихрения, вследствие чего увеличивается потеря напора воздуха, отсекающего шибер. Но через многостворчатый шибер воздух или газы проходят плавно, изменяя лишь свое направление.

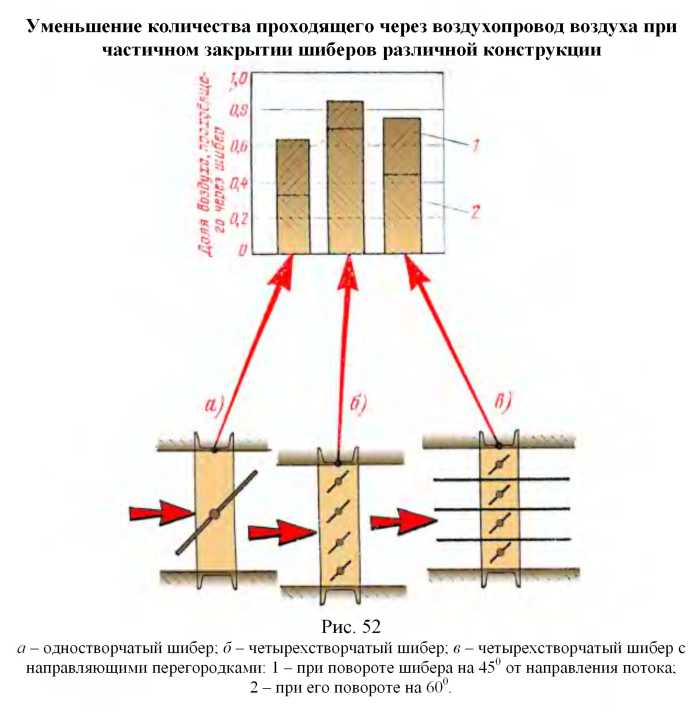

Небольшие завихрения возникают преимущественно у крайних створок. Испытания отдельных конструкций показали, например, что при наклоне одностворчатого шибера на 60 от направления воздушного потока количество воздуха уменьшилось только в 1,5 раза (рис. 52, а, б). Промежуточную эффективность имеют многостворчатые шиберы с разделительными внутренними перегородками (рис.52, в).

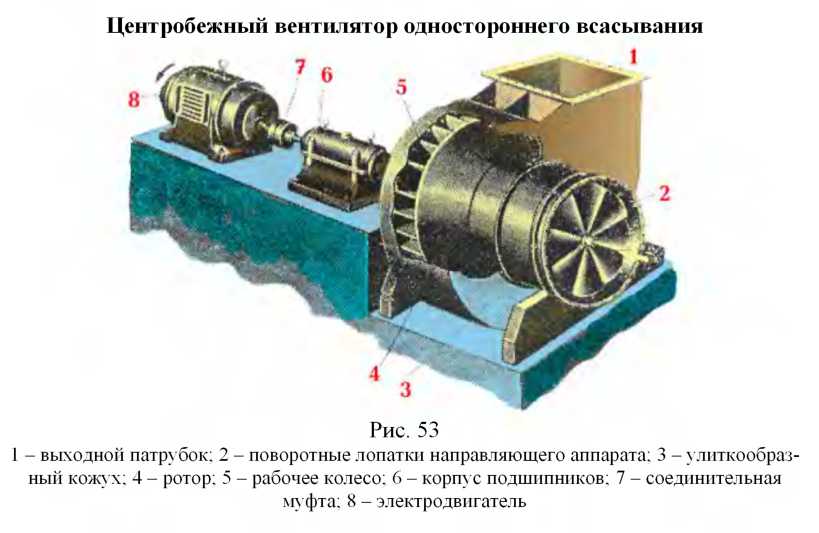

Параллельная работа вентиляторов. Рассмотрим конкретный пример. Предположим, что из двух установленных у котла одинаковых дутьевых вентиляторов работает только один. Выдаваемый им воздух распределяется на обе половины котла. Полной нагрузке вентилятора соответствуют его производительность 100 000 м3/час и напор 300 мм. вод. ст.
Второй вентилятор, работая без первого, мог бы дать такие же напор и производительность, но при параллельной работе на один котел условия резко меняются.
Можно представить себе, что каждый из двух работающих параллельно вентиляторов дает воздух только на одну половину общего числа горелок, правый вентилятор - на правую, а левый - на левую половину.
За каждым из вентиляторов почти по всему пути воздуха поперечные сечения будут вдвое меньше.
Если бы каждый из вентиляторов давал через суженные в 2 раза сечение прежнее количество воздуха, равное 100 000 м3/час, то сопротивление воздушного потока увеличилось бы примерно в 4 раза, т.е. составило бы около 1 200 мм.вод.ст.
Конечно, преодолеть такое сопротивление дутьевые вентиляторы не могут.
Два одинаковых вентилятора не могут дать вдвое больше воздуха, чем каждый из них.
При параллельной работе двух вентиляторов или дымососов необходимо следить за тем, чтобы все время была одинаковой нагрузка, которую определяют по показаниям амперметров электродвигателей.
Экономичность вентиляторов снижается при работе их с низкой нагрузкой. Потому при снижении нагрузки котла целесообразно останавливать по одному из двух дымососов или вентиляторов с тем, чтобы оставшиеся включенными машины работали с полной нагрузкой и, следовательно, с меньшим расходом электроэнергии, чем при работе всех четырех машин.
Разрежение в топочной камере. В топке работающего котла можно наблюдать странное, на первый взгляд, явление. В нижней части топки сохраняется разрежение 15-20 мм.вод.ст. даже иногда, когда в самой верхней ее части давление газов в точности равно атмосферному и через открытые вверху топки лючки нет ни выбивания газов, ни подсоса внутрь наружного воздуха.
Чем ниже находится лючок в стене топочной камеры, тем сильнее засасывается через него наружный воздух.
Может показаться, будто топочные газы движутся от зоны с большим разрежением в зону с меньшим разрежением.

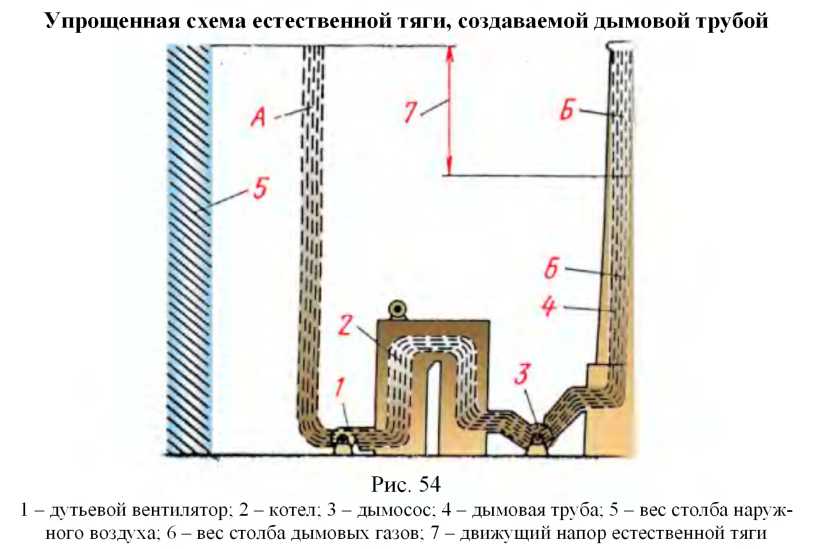

Чтобы объяснить это кажущееся противоречие, нужно мысленно выделить два одинаковых газовых столба - один из объема наружного воздуха и второй из объема топочных газов (столбы А и Б на рис. 54).
Давление вверху этих столбов почти одинаковое и различается только на 2 мм.вод.ст. внизу же давление различно, поскольку вес столба холодного воздуха в несколько раз превышает вес столба горячих газов.
Поэтому внизу топки давление снаружи больше, чем внутри ее, и при открытии лючка видно, что низ топки находится под разрежением.
Глазомерный вывод о том, что газы в топке якобы движутся от большего разрежения к меньшему, неверен потому, что, измеряя разрежение или давление, мы сравниваем его с давлением наружного воздуха.
Абсолютное же давление газов в топке внизу больше чем вверху.
Дымовая труба. Столб находящихся в дымовой трубе нагретых газов Б легче, чем такой же по высоте столб наружного воздуха А. Оба газообразных столба соединены внизу газоходами котла (рис. 54). Более тяжелый наружный воздух стремится вытеснить газы из трубы и создает естественную тягу, содействующую работе дымососов.
Эта тяга тем больше, чем выше труба и чем больше разность между температурой поднимающихся в ней газов и температурой наружного воздуха.
В зимние месяцы она больше, чем летом.
У котлов малой мощности дымовая труба полностью обеспечивает тягу или дает возможность работать без дымососа при низкой нагрузке.
У больших котлов тяга, создаваемая дымовой трубой, лишь незначительно помогает работе дымососов.
Высокие дымовые трубы на электростанциях большой мощности устанавливают главным образом для того, чтобы продукты сгорания топлива (в
том числе и ядовитые окислы серы и азота), а также частицы золы и сажи рассеивались на большем пространстве и меньше загрязняли окружающую местность.
Наиболее высокими дымовыми трубами оборудуются самые мощные электростанции.
В нижней части дымовой трубы газы находятся при значительном разрежении, которое, как и разрежение в нижней части топки, обусловлено различием веса столбов газов и наружного воздуха.
Естественная тяга в трубе уменьшается вследствие трения газов о ее стенки. Присос наружного воздуха через неплотности в нижней части трубы вреден не только из-за того, что при охлаждении газов уменьшается естественная тяга, но и потому, что с возрастанием количества проходящих внутри трубы газов увеличивается потеря напора на их трение о стенки трубы.
Для уменьшения присоса наружного воздуха необходимо систематически поддерживать плотность наружных газоходов за дымососами и, в частности, плотность люка под трубой.
Ещё больший присос воздуха может возникнуть при не тщательно закрытых газоходах остановленных котлов, когда другие присоединенные к той же трубе котлы продолжают работать. При неплотности шиберах большое количество воздуха присасываются в трубу в период разъема кожуха остановленного дымососа.
Еще более возрастает потеря напора на трение газов в дымовой трубе в случае, если в эту трубу включено больше котлов, чем по расчету.
