2.6.3. Воздухоподогреватели

По принципу действия различают трубчатые и регенеративные (вра­щающиеся) воздухоподогреватели.

Котлы малой производительности оборудуют иногда чугунными возду­хоподогревателями, но из-за малого их применения конструкции их рассмат­ривать не будем.

Трубчатый воздухоподогреватель. Его поверхность нагрева состоит из отдельных секций или кубов.

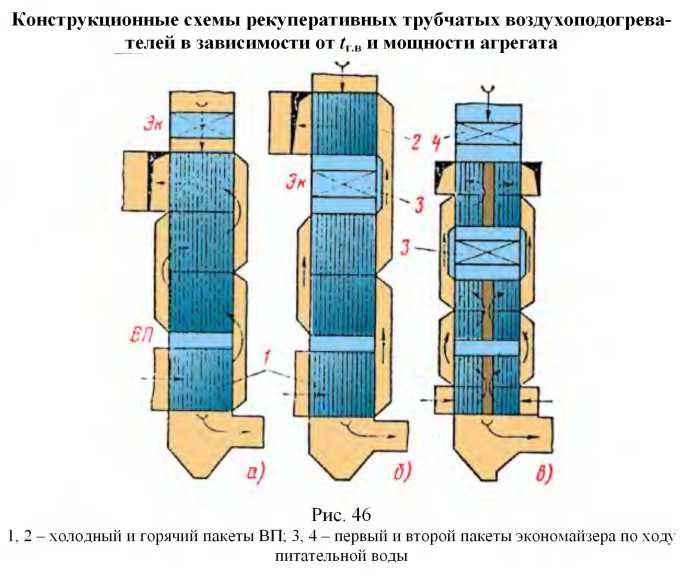

Каждая секция представляет собой пакет вертикальных труб, концы ко­торых укрепляется в отверстиях горизонтальных трубных досок. Трубы на­ружным диаметрам 51 или 40 мм расположены в шахматном порядке, внутри них движутся обычно сверху вниз дымовые газы, тепло которых передается воздуху, движущемуся между трубами (рис. 44, 45, 46).

По ширине котла обычно устанавливается несколько таких секций, над ними ставят второй ряд их, а иногда третий и четвертый. Из одного ряда сек­ций в другой воздух перетекает по перепускным коробам.

Расширение воздухоподогревателя при его нагревании во время растоп­ки котла воспринимается обычно горизонтальным компенсатором, располо­женным над трубными секциями. При работе котла компенсатор находится в сжатом состоянии.

Боковые стены трубных секций нагреваются только воздухом и имеют меньшую температуру, чем трубы , внутри которых движутся нагретые дымо­вые газы.

Различие в тепловом удлинении труб и боковых стен невелико у секций высотой до 3 метров, поэтому секции (кубы) делают не больше этой высоты.

Если конструктивно необходима секция большей высоты, то кроме верх­него, устанавливают боковые компенсаторы, размещенные между боковыми стенами и верхними трубными досками.

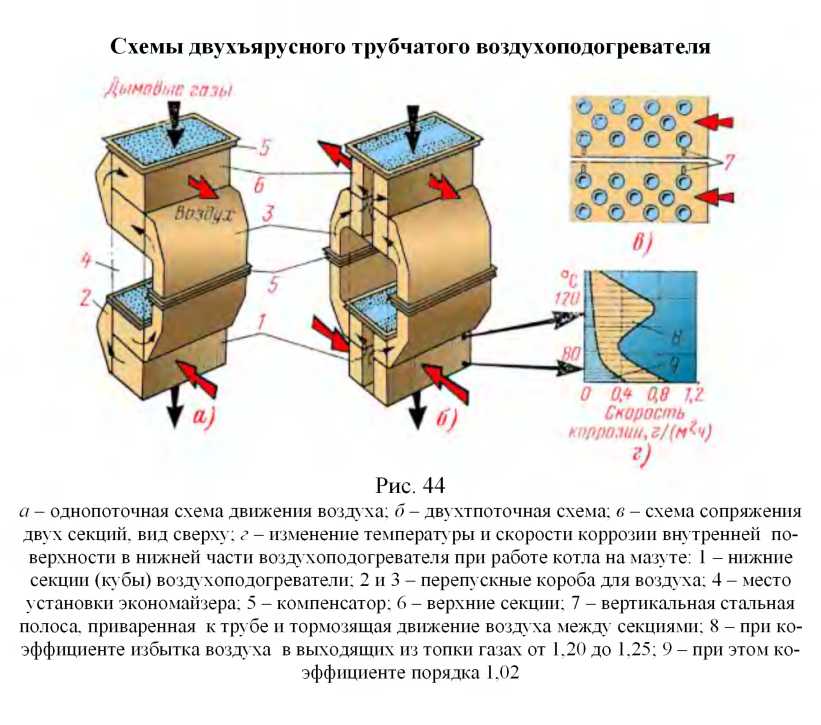

Утечка воздуха в пространстве между соседними секциями предотвраща­ется приваркой к крайним трубам вертикальных стальных полос (рис. 44, в).

Потеря напора воздуха при движении через воздухоподогреватель оп­ределяется в значительной мере числом рядов труб, которые пересекает воз­душный поток.

Если поверхность нагрева воздухоподогревателя разделить на две части и через каждую из них направить половину нагреваемого воздуха (рис. 44, б), то по сравнению с однопоточным движением будет достигнуть значительное уменьшение потери напора воздуха. Такая схема получила широкое распро­странение, но наиболее крупные котлы оборудуют чаще всего воздухоподог­ревателем не трубчатого, а регенеративного типа.

Регенеративный воздухоподогреватель. Обычно устанавливают два или больше число включенных параллельно аппаратов. В каждом аппарате цилин­дрический ротор медленно вращается вокруг вертикальной оси, внутри непод­вижного стального корпуса.

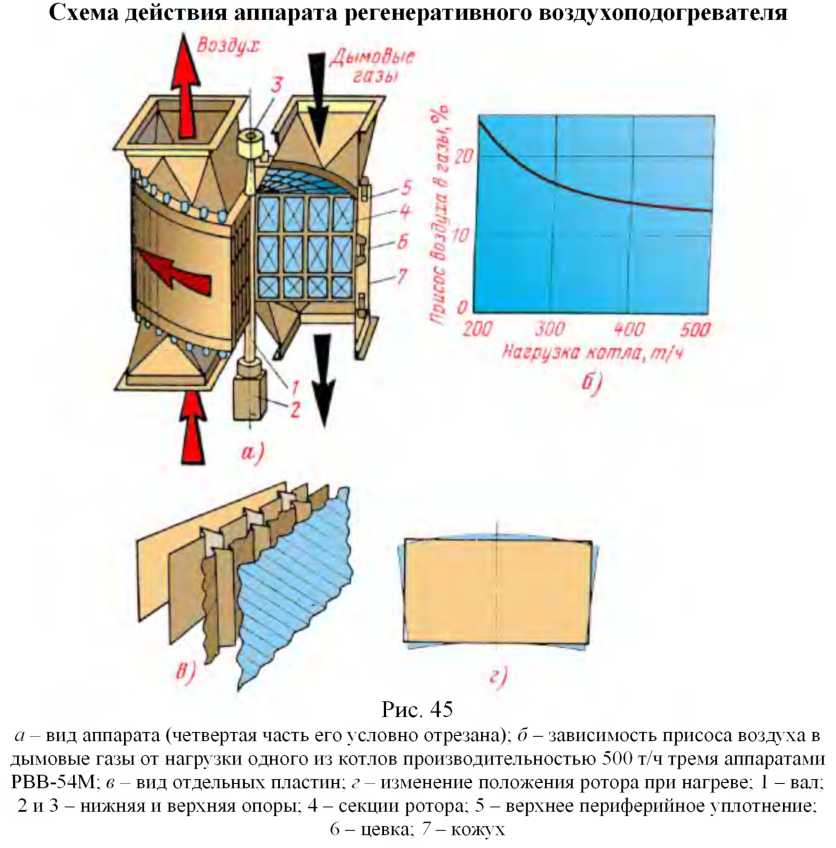

Воздух и дымовые газы проходят через ротор вертикально в противопо­ложных направлениях (рис. 45, а).

Ротор по сечению разделен глухими перегородками на отдельные сек­ции. Поверхность нагрева, состоит из тонких вертикальных стальных пластин, часть которых изготовляют гофрированными. В целях между пластинами движутся газы и воздух.

В газовом потоке пластины нагреваются, а затем, попадая в воздушный поток, отдают воздуху полученное от газов тепло.

Пуск в работу роторов регенеративного вращающегося воздухоподогре­вателя должен производиться до растопки котла. При остановке котла реко­мендуется оставлять роторы в работе в течение 2-З часов после выключения дымососа, чтобы избежать перекосов при неравномерном остывании воздухо­подогревателя.
