2.6. Экономайзеры, воздухоподогреватели
2.6.1. Схемы хвостовых поверхностей нагрева
Хвостовыми поверхностями нагрева называют расположенные в котле последними по пути дымовых газов.
Они омываются газами сравнительно низкой температуры. Такими поверхностями являются экономайзер и воздухоподогреватель.
Применяют две основные схемы взаимного расположения экономайзера и воздухоподогревателя.

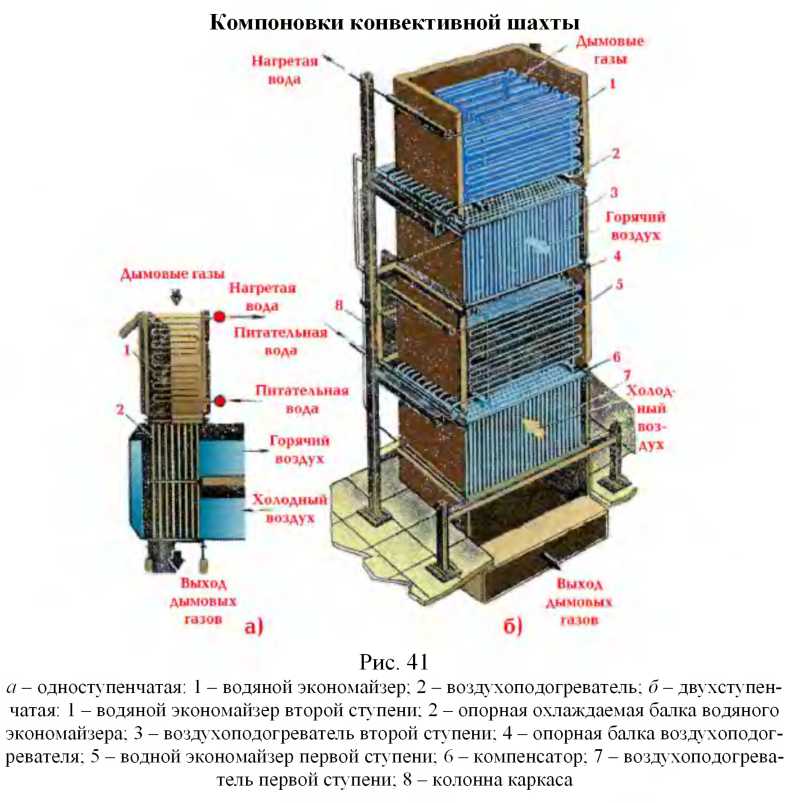

1. Последовательное размещение, при котором первым по ходу газов находится экономайзер, а за ним - воздухоподогреватель (рис. 16).
2. Двухъярусное (двухступенчатое в рассечку) расположение при котором дымовые газы сначала проходят через верхнюю часть экономайзера и верхнюю часть воздухоподогревателя, а затем через их нижние части (рис.41).
Двухступенчатое размещение хвостовых поверхностей нагрева несколько усложняет конструкцию котла.
Появляются длинные перепускные короба для воздуха, дополнительные коллекторы и перепускные трубы экономайзера.
Однако при таком расположении можно повысить температуру воздуха и тем улучшить условия подсушки и воспламенения топлива. Такую схему почти никогда не применяют в газомазутных котлах и считают целесообразной лишь при сжигании антрацитов и тощих углей.
В энергоблоках с промежуточным перегревом пара дымовые газы настолько охлаждаются в обоих пароперегревателях, что применение двухъярусной схемы становится затруднительным.
В котлах сверхкритического давления хвостовые поверхности нагрева размещены последовательно.
2.6.2. Экономайзер и питание его водой

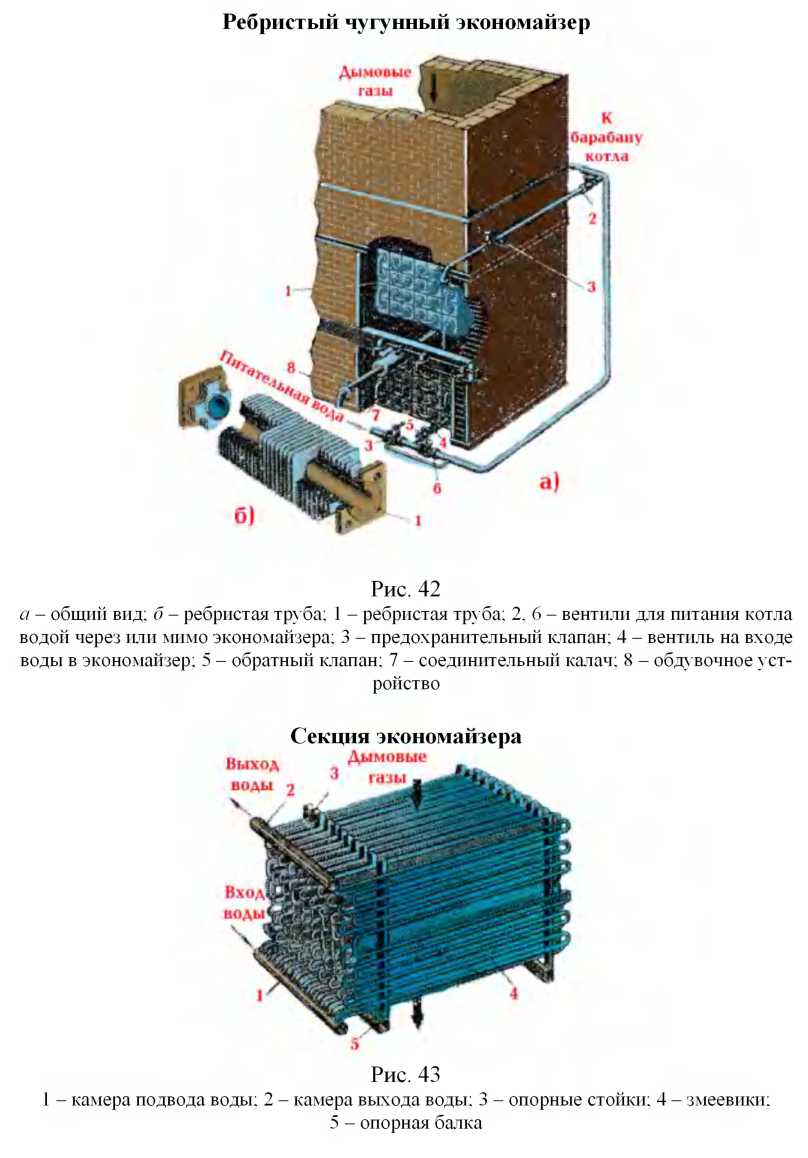

Конструкция. Почти у всех котлов экономайзер имеет вид горизонтальных пакетов с горизонтальными коллекторами. Вода обычно движется в трубах от нижних коллекторов к верхним. Такие экономайзеры называют кипящими, поскольку надежность их работы не снижается в случае, если в них начинается кипение воды.
Во избежание образования паровых «пробок» в трубах не должно быть участков, где вода двигалась бы сверху вниз.
У большинства котлов поверхность нагрева экономайзера состоит из труб с наружным диаметром 28, 32, 42 мм из стали марки 20. Трубы размещают в шахматном порядке. Многовитковые змеевики разделяют по высоте на отдельные пакеты, между которыми имеются проемы, облегчающие очистку экономайзеров и ремонтные работы.
Кроме того, в проемах между трубными пакетами происходит выравнивание газового потока и улучшается омывание труб дымовыми газами.
Скорость входа воды в змеевики экономайзера при полной нагрузке равна у современных котлов примерно 1 м/сек. Если скорость воды очень мала, то вода распределяется по змеевикам неравномерно и может останавливаться, что ведет к образованию свободного уровня или паровых пробок в трубах.
Схемы питания котла водой
К котлам старых типов питательная вода подводится по двум параллельным линиям, имеющим по комплекту запорной и регулирующей арматуры.
Обычно регулирование подачи воды производится по одной из этих линий, а по другой линии вода движется с постоянной скоростью.
В современные котлы питательная вода поступает по одной линии, имеющей ответвления (байпасы) меньшего диаметра для топочного регулирования подачи воды в периоды растопки и работы с низкой нагрузкой (растопочная линия).
В барабанных котлах дроссель на этой линии обеспечивает надежное действие арматуры в период растопки, когда очень велика разность давлений в питательной линии и в котле.
На питательных линиях всех котлов устанавливают обязательно обратные клапаны для предотвращения движения воды из котла в питательные трубопроводы в случае аварийного снижения давления в питательных магистралях.
Растопочная циркуляция воды. У большинства котлов с естественной циркуляцией воды имеется линия, соединяющая барабан с входными (нижними) коллекторами экономайзера (линия рециркуляции).
У котлов со ступенчатым испарением эту линию включают в чистый отсек барабана.
При растопках таких котлов питание их водой производится не непрерывно, а периодически и кратковременно. Если бы в периоды отсутствия питания не было движения воды в экономайзере, неподвижная вода могла бы нагреваться в трубах до кипения, после чего в горизонтальных трубах возникли бы паровые «пробки» и стенки труб чрезмерно перегревались.
При открытии линии рециркуляции в этот период начинается медленное движение воды из барабана в нижние коллекторы экономайзера, а затем через экономайзер опять в барабан.
Вода двигается самотеком вследствие того, что при нагревании в экономайзер ее плотность становится меньше чем в необогреваемой опускной трубе.
Если не закрывать линию рециркуляции на работающем котле, то часть воды пойдет в барабан не по змеевикам экономайзера, а по более короткому пути - по линии рециркуляции.
В результате - выход из строя экономайзера от неудовлетворительного охлаждения змеевиков, он начинает работать в режиме пароперегревателя.
Открытие и закрытие вентиля на линии рециркуляции нужно производить непосредственно перед началом и после прекращения питания котла. Установка по рециркуляционной линии автоматически действующего обратного клапана вместо запорного вентиля нежелательна.
Обратный клапан может не открываться под действием очень слабого напора циркулирующей в экономайзере воды.
Неполадки в питательных линиях.
При неправильном открытии задвижек в период пуска котла в работу могут возникнуть гидравлические удары в питательной линии. Открывать задвижки и клапаны нужны последовательно, начиная от ближайшего к котлу. В этом случае находящийся в трубах воздух беспрепятственно проходит с водой.
Гидравлические удары возникают при открытии арматуры в обратном порядке.
В начальный период эксплуатации новых котлов иногда возникает вибрация (дрожание или раскачивание) питательных и паровых магистралей, а изредка водоопускных труб экранов и других трубопроводов.
Постепенное увеличение колебаний может привести к разрушению находящегося под давлением оборудования.
При появлении вибрации трубопровода нужно немедленно заклинить раскачивающийся участок временными подкладками, а затем укрепить его дополнительными опорами или пружинными подвесками. Если по каким-либо причинам подкладки сразу нельзя установить, а вибрация увеличивается, необходимо аварийно остановить котельный агрегат для устранения вибрации.
