2.5.4. Работа пароперегревателя при растопке котла
За немногим исключением охлаждение труб пароперегревателя при растопке производится паром, образующемся в самом растапливаемом котле.
Такого охлаждения, как показал опыт, достаточно даже для радиационной части пароперегревателя, расположенной на стенах топочной камеры.
Временное возрастание температуры пара при растопке котлов. Такое возрастание объясняется различными причинами.
У барабанных котлов, как уже отмечалось, при растопке, как и во время работы под нагрузкой температура пара возрастает в периоды, когда увеличивается его давление.
Это также объясняется тем, что при увеличении давления часть тепла топливо затрачивается на временный подогрев воды и самого котла до повышающейся температуры кипения.
В этот период времени уменьшается испарение и каждый килограмм пара больше нагревается в пароперегревателе.
Наибольшее распространение получил режим расточки, при котором давление пара повышается плавно и медленно.
Тогда температура пара возрастает по сравнению с нормальной незначительно. При растопке котла следует избегать резкого увеличения подачи топлива, так как это приводит к быстрому повышению давления и соответственному росту температуры перегретого пара.
В начальный период растопки через пароперегреватель проходит ничтожное количество пара.

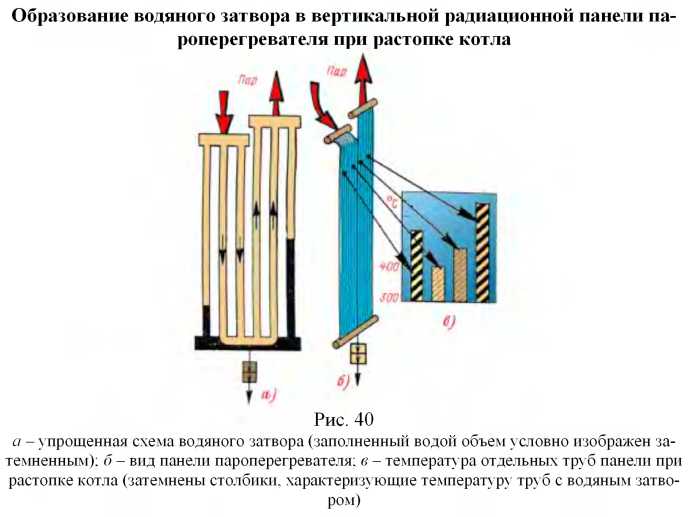

В трубах радиационной части пароперегревателя этот пар охлаждается от холодных стен обмуровки и может превратившись в конденсат, накапливаться в нижних коллекторах и нижней части вертикальных труб. В отдельных трубах образуется водяной затвор, движение пара в них прекращается и их температура резко возрастает (рис. 40).
В начальный период растопки мазут или газ выходит в топку через небольшое количество горелок и образует перед каждой из этих горелок отдельный факел. Находящиеся вблизи горелок трубы радиационной части пароперегревателя нагреваются при этом по разному. Если факел плохо отрегулирован
и находится в непосредственной близости от труб, он может нагреть пар в этих трубах до чрезмерно высокой температуры.
Для снижения температуры пара в этих трубах рекомендуется подавать дополнительный воздух в горелки, расположенные над работающими.
При быстром возрастании паропроизводительности котельного агрегата после растопки может возникнуть временное затягивание факела вверх и соответствующее повышение температуры пара.
Это происходит, например, в тех случаях, когда топка еще недостаточно нагрелась и тепла топочных газов не хватает для своевременного воспламенения угля. В других случаях затягивание факела вверх объясняется тем, что подача топлива растет быстрее, чем поступление в топку необходимого для горения воздуха.
Повышать нагрузку котла после растопки рекомендуется осторожно и постепенно.
Основные режимы растопки и растопка котла из холодного состояния должны быть подробно описаны для каждой станции, районной или производственно- отопительной котельной в «инструкции по эксплуатации котлов» с учетом состава, конструкции котлов, компоновки и маркировки оборудования и трубопроводов, с учетом местных условий и квалификации обслуживающего персонала.
Вопросы для самоконтроля:
