2.5.3. Устройства для регулирования температуры пара
Впрыскивающие пароохладители. Современные котлы с естественной циркуляцией обычно рассчитывают таким образом, чтобы при работе с полной нагрузкой первичный пар был нагрет на 10-20 °С выше необходимой температуры. Снижение его температуры до температуры до требуемого значения производства обычно в впрыскивающих пароохладителях, которые, как правило, устанавливают в промежуточных коллекторах пароохладителя.

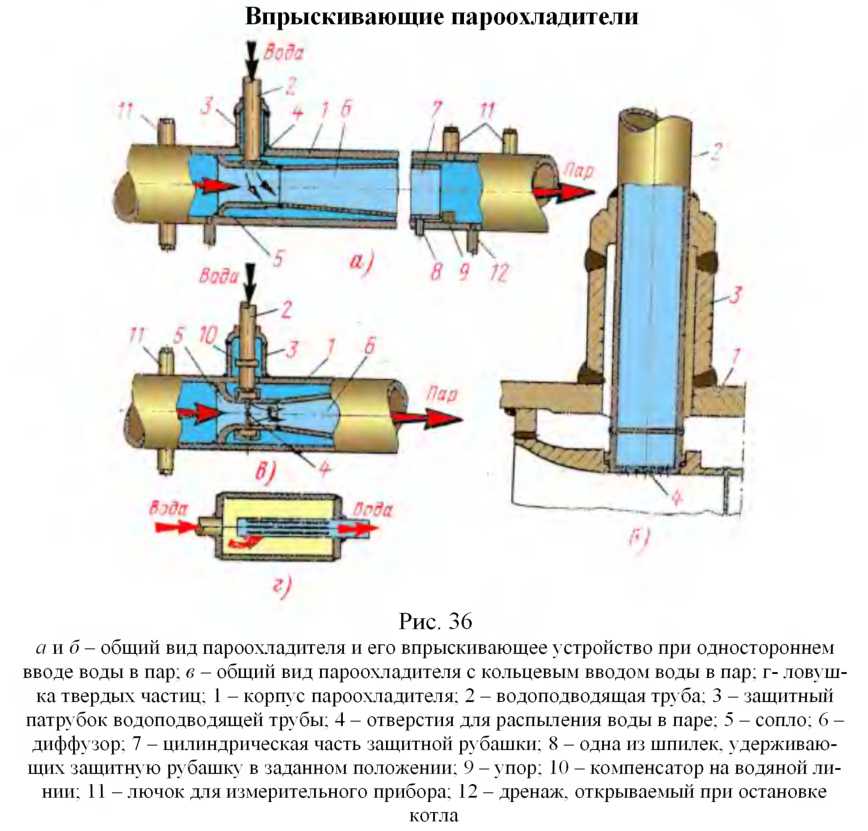

Во всех конструкциях впрыскиваемая вода разбрызгивается внутри рубашки, замещающей корпус от резкого и неравномерного охлаждения (рис. 36).
Без такой рубашки происходило бы растрескивание корпуса под воздействием многократных изменений температуры при падении на металл и испарении капель воды.
Рубашка в отличие от корпуса не подвержена напряжению от внутреннего давления, и ее растрескивание происходит очень медленно. К тому же рубашка может длительное время работать и с трещинами.
Впрыск воды производится либо через форсунку упрощенной конструкции, либо через большое количество отверстий малого диаметра, расположенных в узком сечении сопла.
Отверстия для впрыска могут быть защиты гратом или другими твердыми частицами, уносимыми водой из трубопроводов. Улавливание таких частиц производится в ловушке.
Поверхностный пароохладитель. Представляет собой систему стальных змеевиков диаметром 25 или 32 мм, в стальном корпусе (рис. 37) и образующих два контура: левый и правый.
По змеевикам прокачивается питательная вода в количестве, необходимом для охлаждения пара на заданную величину. Пар омывает змеевики с наружной стороны.
Инерционность пароохладителя. Если, например, температура перегретого пара чрезмерно возросла, то машинист котла увеличивает подачу воды к пароохладителю. Но перегрев пара уменьшается не сразу, а в течении 1-3 мин.
Это происходит потому, что при уменьшении температуры пара должна соответственно понизится температура металла части пароперегревателя, находящейся по пути пара за пароохладителем.
Чем больше вес этого металла, тем медленнее происходит изменение конечной температуры пара.
Наиболее велико запаздывание действия пароохладителей установленных в пароперегревателе первыми по ходу пара.
Поверхностные пароохладители применялись и работают на старых котлах. Они имеют еще большую инерционность. Конечная температура пара изменяется при регулировании не раньше чем через 5-6 минут.
В современных котлах такие пароохладители не устанавливают.
Запаздывание действия пароохладителя усложняет автоматическое регулирование температуры перегретого пара. При ручном регулировании от машиниста котла требуется учет всех условий работы котла.
Он должен знать, сколько примерно воды должно идти на пароохладитель при всех возможных режимах эксплуатации.
Если температуру перегретого пара регулируют вручную, то при неус- таиовившемся режиме работы котла возможны кратковременные, но значительные отклонения этой температуры от требуемого значения.
Такие отклонения лишь через 2-5 минут вызывают соответствующие изменения температуры пара перед турбиной. Иногда, например, температура пара на котле возрастает до недопустимого значения, но через 1-2 мин. Уменьшается до нормального.
При этом температура пара перед турбиной возрастает гораздо меньше, чем за котлом. Часть тепла при кратковременном повышении температуры пара затрачивается на дополнительный нагрев паропровода.
Иногда по каким-либо причинам температура перегретого пара сохраняется повышенной в течении 5-10 мин., а затем снижается до требуемого значения.
Через 2—3 мин. После этого может быть получено сообщение машиниста турбины о том, что по его приборам температура пара продолжает оставаться недопустимой. Опытный машинист котла знает, что это происходит вследствие тепловой инерции паропроводов, и будет выжидать, пока температура пара перед турбиной выравнивается без его вмешательства.
Неопытный же работник начинает опять регулировать температуру, в результате чего снова разлаживается работа котла.
Одно и то же изменение количества впрыскиваемой воды приводит к значительно большему изменению температуры пара, если котел работает с низкой нагрузкой, т е. когда на 1 кг пара приходится больше охлажденной воды.
При подаче воды в первый по ходу пара пароохладитель происходит более медленное изменение температуры пара на выходе из котла и это изменение температуры оказывается менее значительным.
Последнее объясняется тем, что передача тепла от дымовых газов пару в змеевиках за пароохладителем несколько ускоряется в случае, когда температура пара ниже, и замедляется, когда пар имеет более высокую температуру.
Подача воды для впрыска в пар. В практике известны случаи длительной надежной работы барабанных котлов; у которых в пар почти непрерывно впрыскивалась вода с солесодержанием в несколько десятков мг/л. Находящиеся в этой воде вещества не оседали на стенках труб пароперегревателя, но часть их при снижении давления в турбине отлагалась на ее рабочих лопатках. Турбины часто приходилось подвергать промывке.
Во избежание этого рекомендуется впрыскивать в пар конденсат или обессоленную воду с ничтожным содержанием растворенных солей.

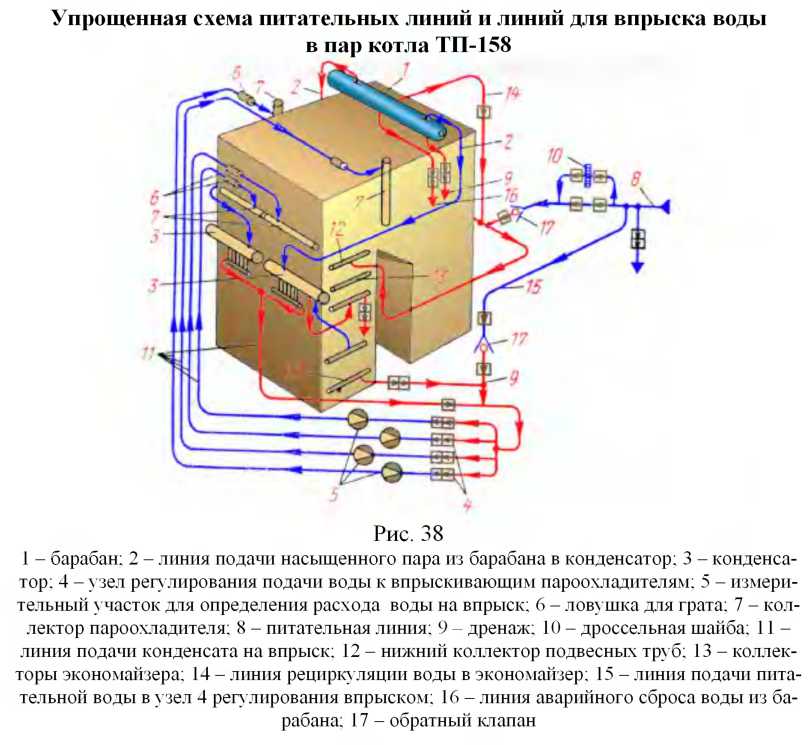

У многих котлов с естественной циркуляцией воды конденсат для впрыска в пар получают в специальной установке собственного конденсата.

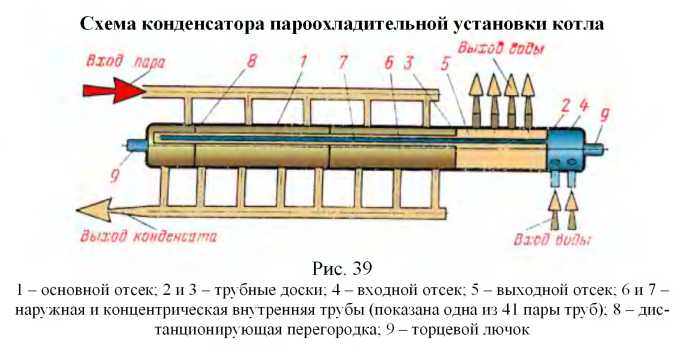

Конденсатор обычно представляет собой горизонтальный теплообменник (рис. 39). Охлаждающая вода поступает в трубную систему, а насыщенный пар в межтрубное пространство, где превращается в воду и, собираясь в нижней части основного отсека, дополнительно охлаждается на несколько градусов ниже температуры насыщения.
При движении основного количества пара в пароперегревателе давление его снижается. Эта разность давления обуславливает движение пара и конденсата по трубам для впрыска воды в пар.
