2.3.2. Ступенчатое испарение

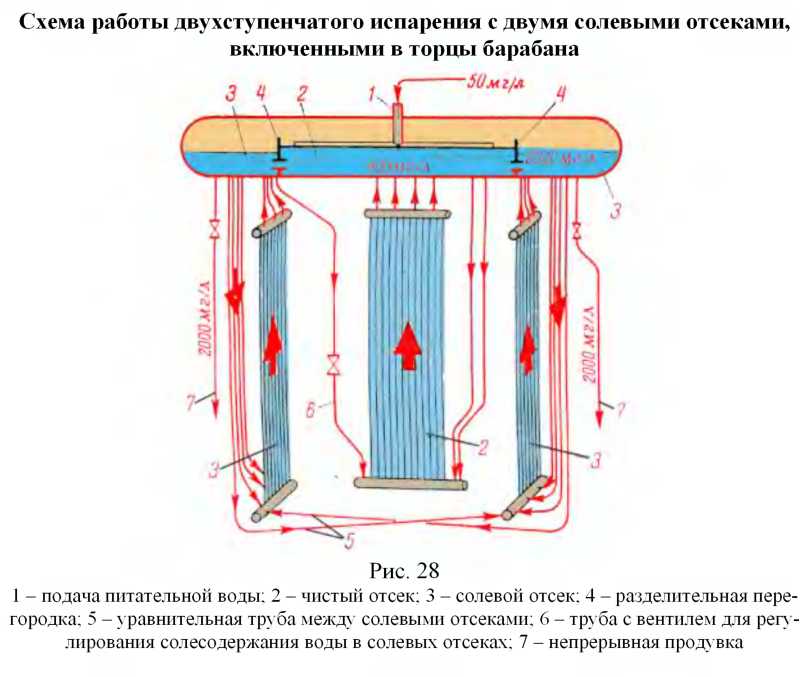

Принцип действия. Разработанное профессором Э.И. Роммом ступенчатое испарение заключается в разделении водяного объема барабана перегородками на чистый отсек и один или два солевых отсека. К каждому из отсеков, присоединена своя группа экранов и других испарительных поверхностей нагрева (рис.28).
Действие ступенчатого испарения легче понять, рассматривая конкретный пример.
Предположим, что в экранах двух солевых отсеков, присоединенных к обоим концам барабана, образуется 15% вырабатываемого котлом пара.
При нагрузке котла 100 т/час в экранах солевых отсеков ежечасно испаряется 15 тонн воды. Примем солесодержание питательной воды 50мг/л. Вся питательная вода вводится в чистый отсек. Котловая вода в этом отсеке имеет солесодержание 400 мг/л.
Большая часть воды - в нашем примере 85 из 100 т/час - испаряется при сравнительно невысоком солесодержании
Если отдельные брызги воды даже и попадут в пароперегреватель, они уносят с собой сравнительно мало солей.
В данном случае не приходится опасаться и высокого слоя пены.
Часть воды из чистого проходит в солевые отсеки через отверстия в разделительных перегородках (рис. 28).
Эта вода с солесодержанием 400 мг/л является как бы питательной водой для солевых отсеков, в которых котловая вода имеет более высокое содержание солей.
В нашем примере оно равно 2 000 мг/л.
Очистка пара, выходящего из солевого отсека, более затруднительна. Этот пар осушают более тщательно, используя для этого свободный объем торцевой части барабана. Все же иногда из солевых отсеков уходит с паром в пароперегреватель некоторое количество солей.
Но такого пара немного - всего 15%.
Непрерывная продувка присоединена только к солевым отсекам. С каждым литром удаляемой воды выносится 2 000 мг солей; следовательно продевать котел нужно примерно в 5 раз меньше, чем без ступенчатого испарения, когда продувочная вода имела бы солесодержание 400 мг/л.
Таков в самых основных чертах принцип ступенчатого испарения в паровом котле.
Разделение барабана на отсеки. В солевые отсеки обычно выделяют один или оба торцевых участка котельного барабан и от 5 до 30% поверхности нагрева экранов. Перегородками разделяют только водяные объемы внутри барабана. Перетекание воды из чистого отсека в солевые происходит за счет более высокого уровня воды в чистом отсеке. Чем выше нагрузка котла, тем больше эта разность уровней. Водоуказательные колонки устанавливают в каждом из отсеков ступенчатого испарения.
У современных котлов большой мощности барабан имеет длину до 16— 20 м. В концах такого барабана даже при отсутствии ступенчатого испарения может быть не одинаковым солесодержание в котловой воде.
Солесодержание воды в правом и левом солевых отсеках может отличаться в несколько раз.
Ступенчатое испарение с выносным циклоном
В циркуляционном контуре, присоединенном к выносному Циклону, вода не проходит через барабан котла.

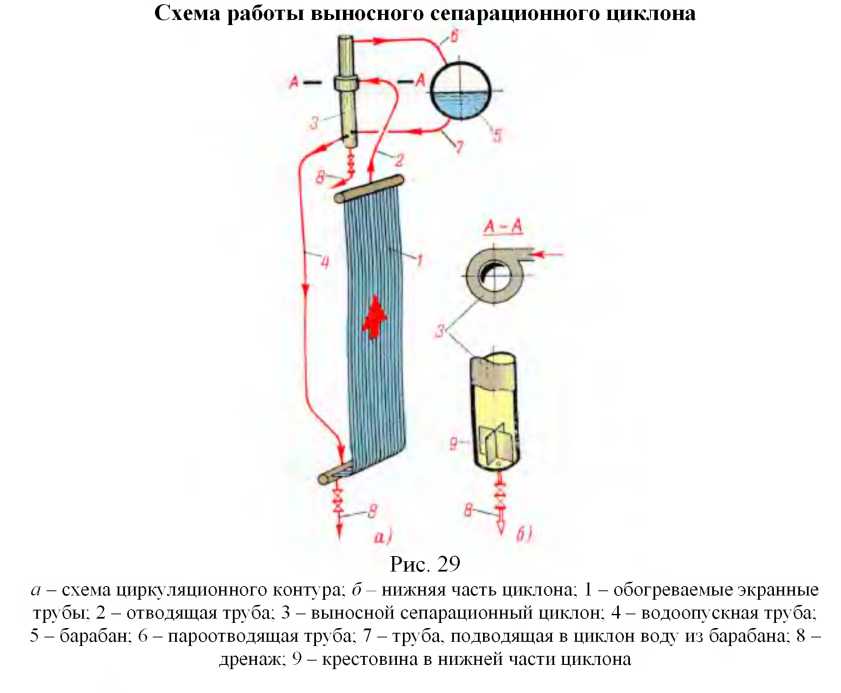

Из экранных труб (рис. 29) пароводяной поток направляется в циклон, в котором при вращательном движении вода отделяется от пара и отводится в нижний коллектор экрана. Пар поднимается в верхнюю часть циклона и по пароотводящей трубе направляется в барабан котла.
Труба меньшего диаметра служит для питания экрана водой для того, чтобы при непрерывном испарении уровень воды в циклоне не изменялся.
Выносные сепарационные циклоны устанавливают на вторую и третью ступень испарения и питают котловой водой либо из чистого отсека, либо из отсеков ступени. Распространены выносные циклоны диаметром около 350 мм паропроизводительностью 25 т/час и высотой не менее 4 м. Высокая верхняя часть циклона нужна для надлежащего осушения пара.
Глубокая нижняя часть нужна для того, чтобы избежать попадания пара в опускную трубу, в случае, если уровень воды в циклоне примет вид глубокой воронки.
Ввод в циклон пароводяной смеси из экранных труб должен быть расположен выше уровня воды в барабане.
Для пара, входящего из циклона, обычно не требуется дополнительного осушения в барабане котла. Необходима лишь его промывка от кремниевой кислоты.
Во многих котлах к одному циркуляционному контуру экрана присоединяют два выносных сепарационных циклона. Если такой экран обогревается неравномерно по ширине, то в циклонах может возникнуть опасное расхождение уровней воды. Обычно ниже уровень держится в том циклоне, в который отводится большее количество пара.
Установка горизонтальных уравнительных труб, соединяющих циклоны по концам, уменьшает расхождение уровней, но не ликвидирует его.
У таких котлов при нарушении циркуляции воды в присоединенных к циклонам экранах необходимо проверить уровень воды в каждом из циклонов.
При завихрённом характере движения воды в циклоне, ее уровень не может быть горизонтальным. В средней части циклона вода образует воронку, а у стенок уровень повышается. В водоуказательных приборах виден средний уровень воды. При глубокой водяной воронке возникает опасность попадания паровых пузырей в водоопускные трубы экрана, что может привести к нарушению циркуляции и повреждению труб.
Во избежание этого в самой нижней части циклона имеется крестовина, препятствующая завихрению воды в этой зоне (рис. 29, б).
Условия применения ступенчатого испарения. На электростанциях ступенчатое испарение явилось весьма действенным мероприятием для уменьшения потери воды и тепла с исправной продувкой. Оно наиболее эффективно у котлов, питаемых водой с высоким солесодержанием.
Для котлов, у которых питательная вода состоит из конденсата и обессоленной воды, полезность ступенчатого испарения снижается, поскольку даже при его отсутствии нужно удалять с непрерывной продувкой менее 1% воды.
Отдельные конденсационные станции ликвидировали на своих котлах перегородки между отсеками ступенчатого испарения внутри барабана и тем самым либо стали работать без него, либо изменили трехступенчатое испарение на двухступенчатое, где второй ступенью стали экраны, сопряженные (присоединенные) к выносным сепарационным циклонам.
Вопросы для самоконтроля:
Какие элементы котла вы знаете?
Что вы понимаете под сепарацией пара?
Как влияет пенообразование на качество пара?
Назначение барабана и котлов с естественной циркуляцией.
Зачем нужно ступенчатое испарение?
Условия применения ступенчатого испарения?
