4.3.3 Определение параметров потока в различных сечениях по радиусу
Параметры во втулочном сечении
П
риведённая
скорость в абсолютном движении у втулки
Окружная составляющая относительной скорости у втулки
Угол между вектором относительной скорости и фронтом решётки
П
олная
температура потока в относительном
движении
П
риведённая
скорость в относительном движении
Параметры потока на выходе из РК у втулки
У
гол
выхода потока из РК в абсолютном движении
П
риведённая
скоростьв абсолютном движении у втулки
на выходе из РК
Окружная составляющая относительной скорости на выходе из РК
У
гол
между вектором относительной скорости
и выходным фронтом решётки
Относительная скорость на выходе из РК у втулки
У
гол
поворота потока в решётке РК у втулки
Параметры потока на входе в РК на периферии
П
риведённая
скорость в абсолютном движении на
периферии
Окружная составляющая относительной скорости на периферии
У
гол
между вектором относительной скорости
и фронтом решётки
Полная температура потока в относительном движении
Приведённая скорость в относительном движении
Средний радиус потоянен 0,287 м
Радиус на периферии(с чертежа) 0,3832 м
Окружная составляющая абсолютной скорости на выходе из РК

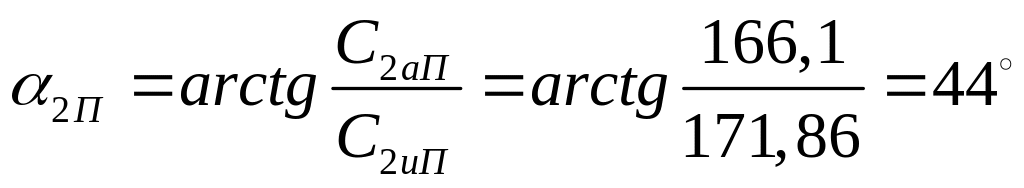

Угол выхода потока из РК на периферии в абсолютном движении
П
риведённая
скорость в абсолютном движении на
периферии на выходе РК
О
кружная
составляющая относительной скорости
на выходе из РК
У
гол
между направлением относительной
скорости и фронтом решётки
О
тносительная
скорость на выходе из РК на периферии
У
гол
поворота потока в решётке РК на периферии
По результатам расчета изменения параметров вдоль радиуса лопатки строятся планы скоростей в контрольных сечениях, которые используют для проектирования профиля пера лопатки.
4.4. Профилирование лопатлок рабочего колеса компрессора
4.4.1 Определение геометрических характеристик профилей и решёток

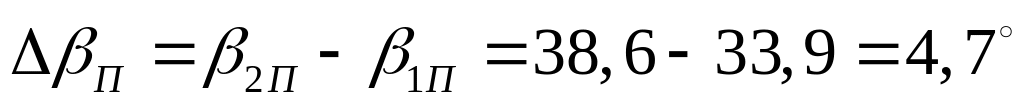

Значение углов поворота в контрольных сечениях
Потребное значение густоты решётки в контрольных сечениях
Действительное значение густоты решётки в сечениях
Углы атаки в контрольных сечениях
Таблица 4
Сечения |
β2,ᵒ |
∆β2,ᵒ |
(b/t)потр |
(b/t)действ |
Диаметры |
Угол атаки |
(b/t)уточн |
Периферийное |
38,6 |
4,7 |
0,5 |
0,50 |
0.776 |
1 |
0.72 |
Среднее |
60,3 |
19,3 |
1,0 |
0.68 |
0.575 |
0 |
0.97 |
Втулочное |
80,6 |
35,8 |
1,5 |
1.04 |
0.373 |
-1 |
1.50 |
Поскольку действительная густота решётки для втулочного сечения не превышает потребной, то принимаем хорду профиля постоянной по высоте b-const.

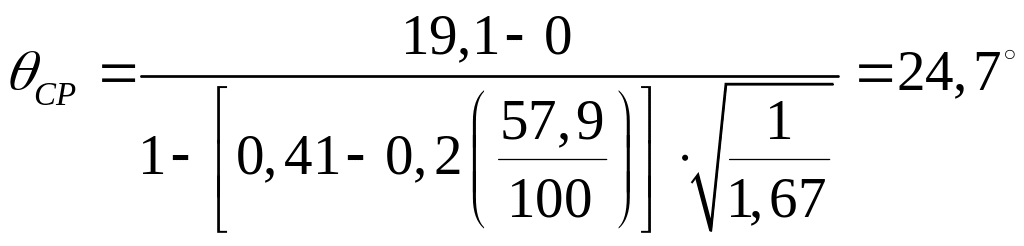

Угол изгиба профиля в контрольных сечениях

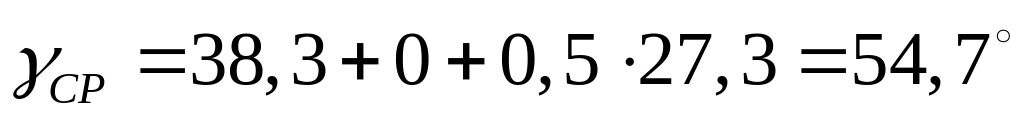

У
гол
установки профиля в решётке
Таблица 1
Периферийное |
β1,ᵒ |
|
Среднее |
β1,ᵒ |
|
Втулочное |
β1,ᵒ |
|
Хорда лопатки во втулочном сечении

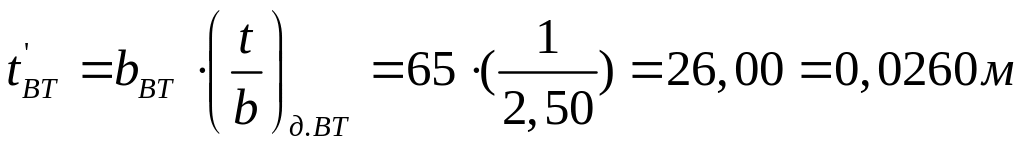

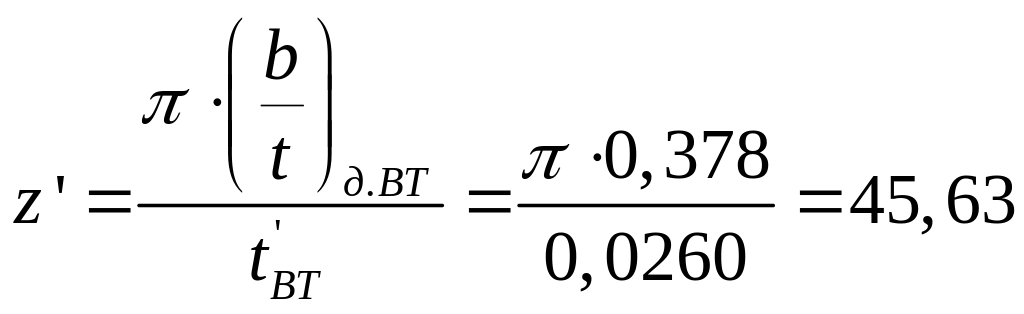

Предварительное значение шага и числа лопаток
Окончательное значение числа лопаток, шага и хорды
Окончательное число лопаток z= 46
Ш
аг
решётки в других контрольных сечениях
Х
орда
лопатки РК в других контрольных сечениях
К
онструктивные
углы входной и выходной кромок профилей
Ширина решётки в контрольных сечениях
