Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
Кемеровский технологический институт пищевой промышленности
Контрольная работа
По дисциплине «Проблемы тепло- и хладоснабжения»
Вариант «А»
Выполнил: ст.гр.ЭУз-01
Зач. № 103172 Григорьев Д.В
Проверил преподаватель:
____________________
Кемерово 2014
Задача А-1
В компрессор паровой холодильной машины с дроссельным вентилем поступает сухой насыщенный пар. Температуры: кипения tS, конденсации tК.Сравнить удельные холодопроизводительности циклов, если рабочим телом являются: а) хладон R-22; б) аммиак.
Изобразить схему холодильной установки и цикл в T-s диаграмме, используя представленную таблицу.
Таблица
Последняя цифра шифра |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
tS, oC |
–30 |
–25 |
–20 |
–15 |
–10 |
–30 |
–25 |
–20 |
–15 |
–10 |
Предпоследняя цифра шифра |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
tК, oC |
20 |
25 |
30 |
35 |
20 |
25 |
30 |
35 |
25 |
30 |
Дано: ts= - 20° С
tk= 35° C
Определить: а) = qo для хладона R - 22
qoдля аммиака.
Решение
а) Определяем удельную холодопроизводительность цикла, если рабочим телом является хладон:
qo = h1 –h4
где h1 – энтальпия хладона, поступающего в компрессор;
h4 – энтальпия пара хладона, поступающего в испаритель.
Энтальпию h1 определим по таб. 5 Приложения при t = ts= -20°C.
Энтальпию h4 определим по таб. 5 при t = ts= -20°C.
В процессе дроселирования 3-4 энтальпия не меняется. Вычислим qo:
б) Определим удельную холодопроизводительность установки в цикле с рабочим телом – аммиак. По табл. 6 Приложения находим:
Вычислим удельную холодопроизводительность установки:

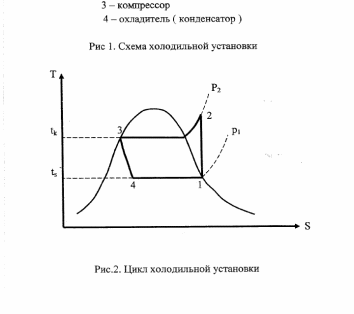

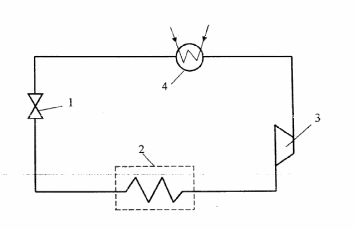

Схема холодильной установки изображена на рис.1. Цикл в Т-S диаграмме изображен на рис.2.
Задача а-2
В калорифер поступает атмосферный воздух с температурой t1 и относительной влажностью ⱷ1, где нагревается до температуры t2 . Затем воздух направляется в сушильную камеру, откуда выходит при температуре t3. Производительность сушильной установки по испаряемой влаге G.
Определить годовое количество (Qгод, ГДж) и стоимость теплоты, необходимой для сушки продукта.
Стоимость теплоты принять равной 700 руб/ГДж, а число часов работы сушилки за год ῐ=5000.
Изобразить процесс в h-d диаграмме, используя представленную таблицу.
Последняя цифра шифра |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
t1, оС |
10 |
15 |
20 |
25 |
30 |
10 |
15 |
20 |
25 |
30 |
t3, оС |
40 |
42 |
45 |
50 |
70 |
45 |
48 |
52 |
55 |
65 |
Предпоследняя цифра шифра |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1, о/о |
50 |
55 |
60 |
65 |
70 |
50 |
55 |
60 |
65 |
70 |
t2, оС |
110 |
115 |
120 |
125 |
130 |
135 |
140 |
145 |
150 |
155 |
G, кг/ч |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
1000 |
Дано: t1=20° C
ⱷ1=60 %
t2=145° С
t3=45° С
G=850
C=700
ῐ=5000 ч
