2. Расчетная схема ригеля и определение ее основных параметров

Для принятого конструктивного решения (неполного каркаса поперечной рамы здания) расчетная схема ригеля – это 3^х пролетная статически неопределимая балка с расчетными пролетами:

• крайними мм;

• средними мм

Рисунок 5.1 – К определению расчетных пролетов

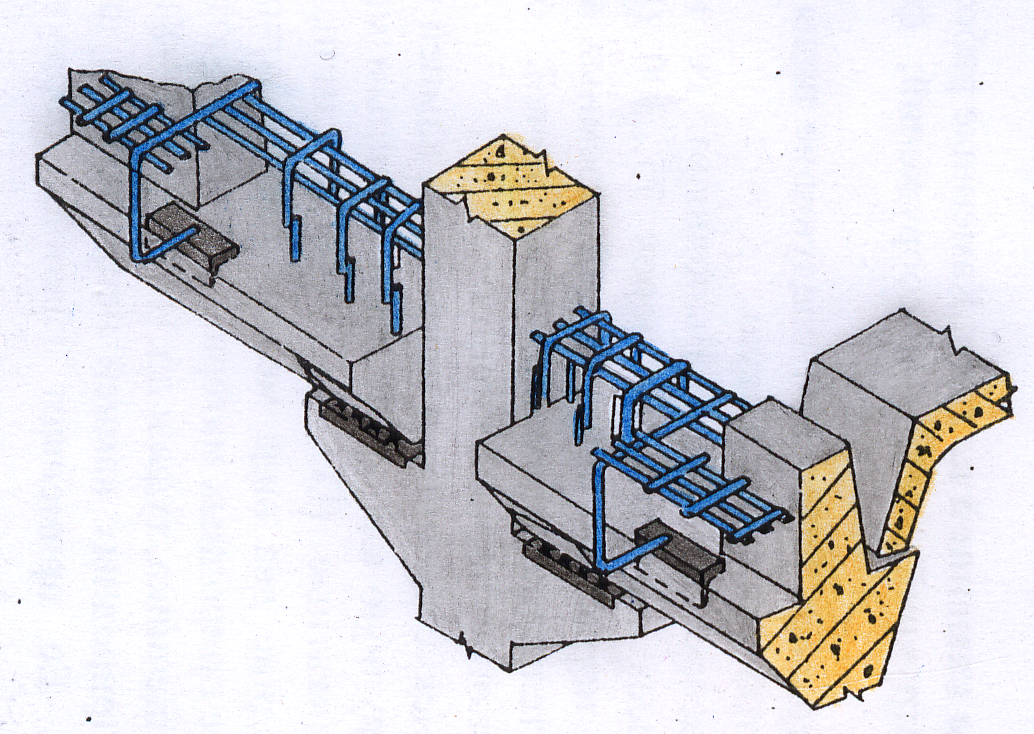

а) сопряжение плиты и ригеля

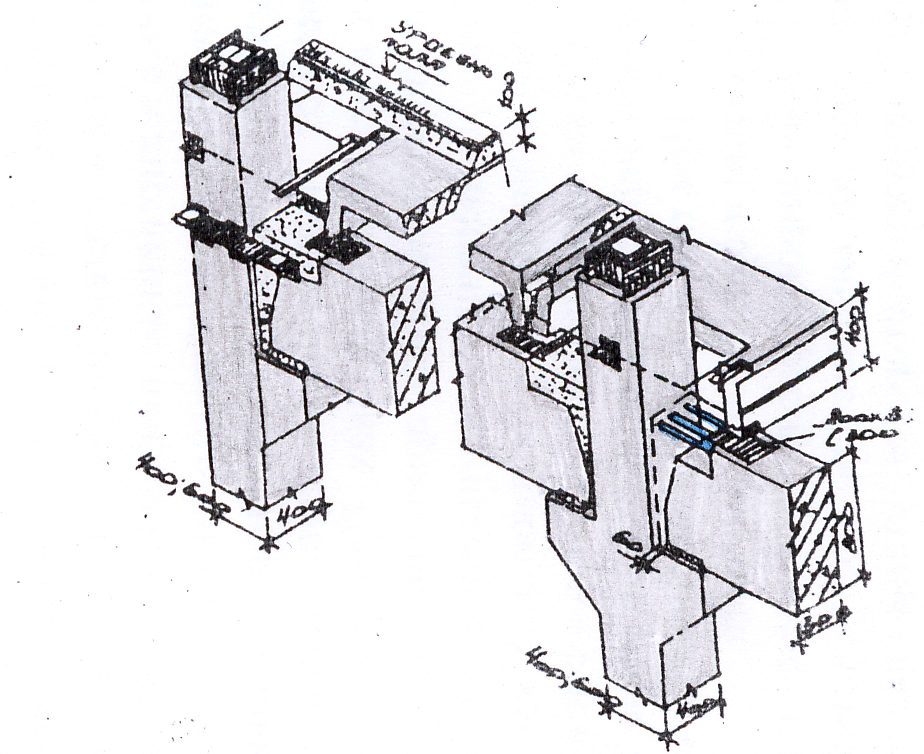

б) сопряжение ригелей и колонны консольного типа

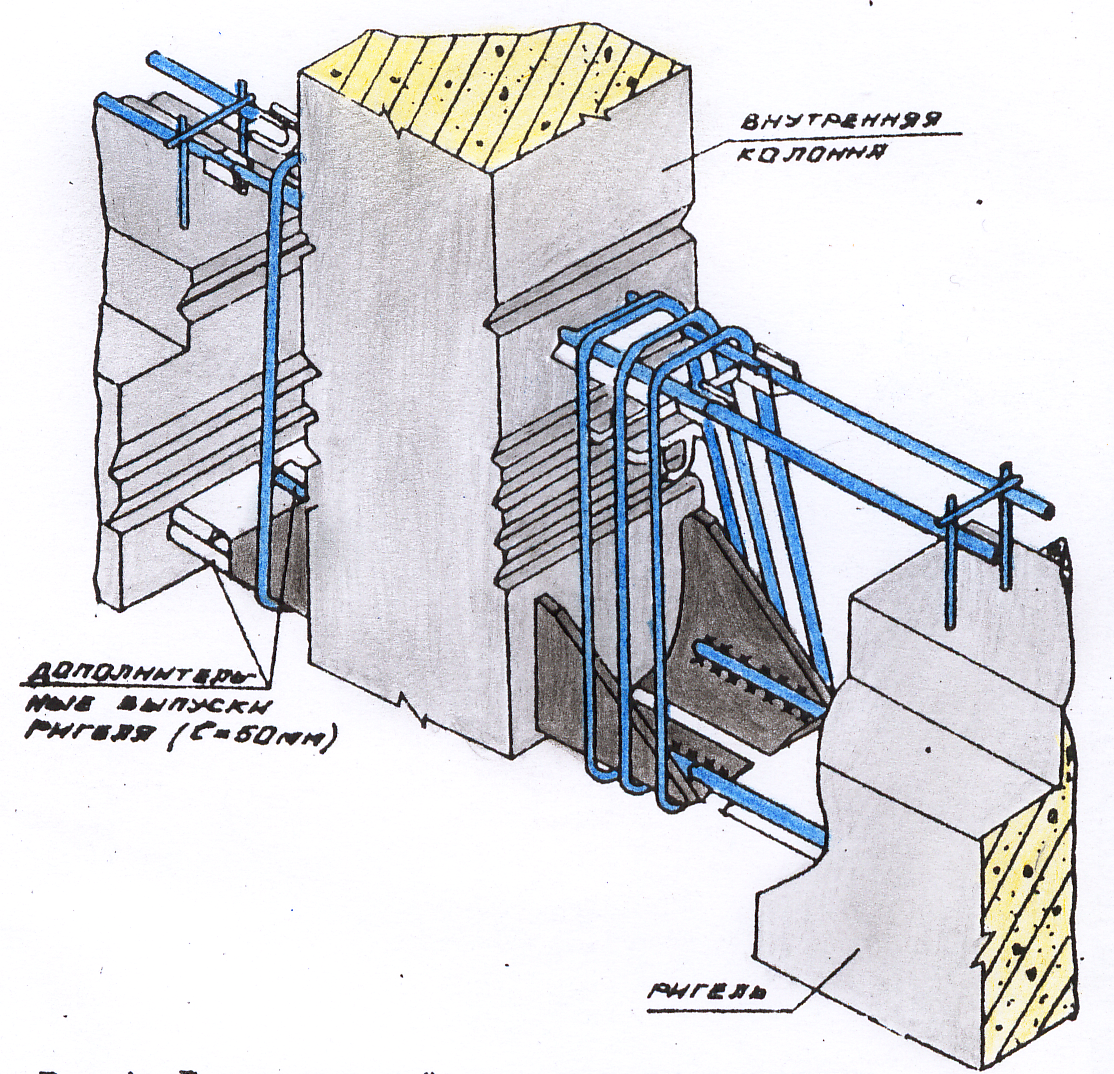

в) бесконсольный стык ригеля и колонны

Рисунок 5.2 – Узлы сопряжения сборных элементов каркаса

Определяем нагрузки, действующие на 1 п.м. ригеля

Таблица 5.1

Расчет линейной нагрузки на ригель (кН/м)

Характер нагружения	Вид нагрузки	Обозначение	Подсчет	Нормативное значение кН/м	Коэф. надежности	Расчетная нагрузка, кН/м	Примечание
Постоянная	От массы панели и пола	gplf	3,4* × 6	20,4	1,1	22,4	3,4 принимается по данным 3 строки табл. 4.2 6 – шаг поперечных рам
	От собственной массы ригеля	grib	25 brib × hrib	3,75	1,1	4,13
	всего	g	–	24,15	–	26,57
Временная	Полная полезная	v	по заданию 12 × 6	60,0	1,2	72
Полная	Полная суммарная	q	g + v	qн = 84,15		q = 98,57

3. Определение усилий (m, q) и построение огибающей эпюры моментов Краткие методические рекомендации:

• расчет усилий в равнопролетных ригелях (к ним относятся и ригели с пролетами, отличающимися друг от друга менее 20 % !) производится с использованием таблиц [8, 10]; при этом значения усилий в расчетных сечениях ригеля вычисляются по формулам

; ,

где , , ,  – табличные коэффициенты, дифференцируемые в зависимости от числа пролетов, положения сечения и рассматриваемой схемы загружения ригеля;

i, j – соответственно, порядковый номер варианта загружения и индекс расчетного сечения;

• для неравнопролетных ригелей расчет усилий для каждого загружения производится обычными методами строительной механики;

• в зданиях с полным каркасом расчет ригеля ведется как элемента многопролетных рам, усилия в сечениях которого определяются по аналогичным схемам [8, 10];

• при количестве пролетов ригеля более пяти, расчет ригеля может выполняться как для пятипролетного в предположении, что усилия во всех упущенных средних пролетах одинаковы и равны усилиям в среднем пролете 5^и пролетного ригеля;

• расчетными сечениями ригеля являются все опорные и пролетные, причем, в крайних пролетах они расположены на расстоянии 0,425 l₀ от крайних опор, а в промежуточных – посередине пролета;

• построение огибающей эпюры моментов на данном этапе производится по упрощенной схеме, т.е. путем сложения (алгебраического!) ординат эпюр от загружения постоянной нагрузкой (схема № 1) и рассматриваемого варианта загружения временной нагрузкой.
