Проверка прочности плиты в стадии изготовления, транспортирования и монтажа
Суть расчета состоит в проверке достаточности верхней арматуры плиты (арматуры полки и ребер) для восприятия усилий, возникающих при ее изготовлении и подъеме.
Исходные предпосылки расчета

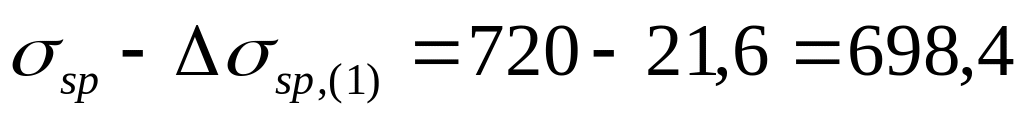

напряжения в арматуре в момент обжатия равны
МПа;
прочность бетона в момент обжатия (завершающий этап стадии изготовления!) равна 70 % проектной, а следовательно, его параметры сопротивляемости соответствуют бетону класса В20 и равны (табл. 2.3, 2.4, 2.5 [8])
МПа;
МПа;
МПа
коэффициент динамичности для расчетной нагрузки от собственного веса панели, возникающей при ее подъеме Кd = 1,4 (см. п. 1.2.5 [7])
предполагается, что подъем панели, производится за петли, расположенные на расстоянии а1 = 300 мм от ее торцов рис. 4.1, 4.4)
|
|
Рисунок 4.4 – Расчетная схема при действии монтажных нагрузок
Плита рассчитывается как внецентренно сжатый элемент, находящийся под действием усилий от собственной массы (Мg) и предварительного обжатия P(1), рассматриваемого как внешнее усилие.
Определение расчетных усилий
кНм,
где gpl – принимают по данным табл.4.2.
Н
= 280,7 кН
(γsp назначается согласно п. 3.1.1.6 [7]).

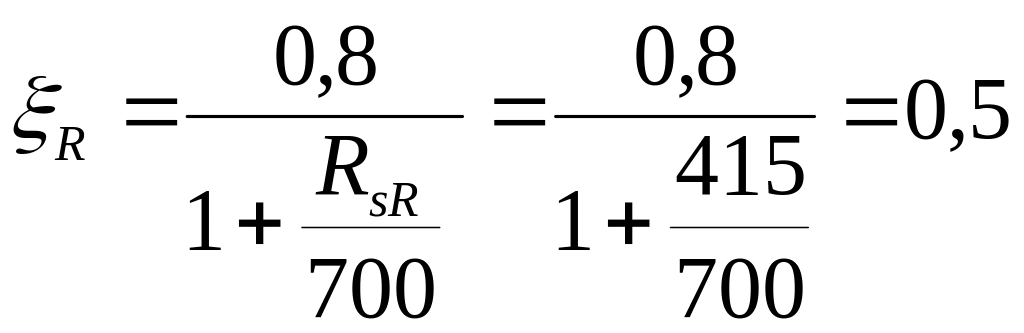

Граничная высота сжатой зоны (для стадии изготовления!)
,
где
МПа – для арматуры класса В500, которая
устанавливается в полке плиты и является
рабочей растянутой арматурой при
изготовлении и подъеме плиты
Проверка прочности плиты
Расчет ведется как для прямоугольного сечения (верхняя полка при изготовлении и монтаже находится в растянутой зоне!) размером
b × h'0 = 160 × 335, (h'0 = h – а' = 350 – 15 = 335 мм)
,

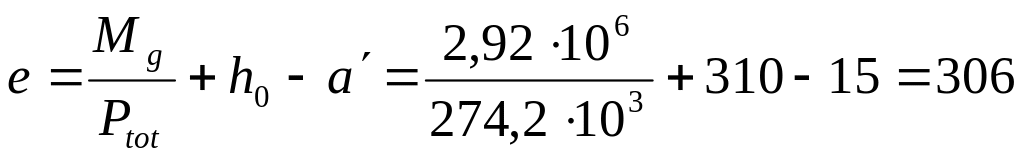

где е – эксцентриситет приложения равнодействующей усилий в сжатой (при изготовлении и монтаже!) зоне плиты
мм

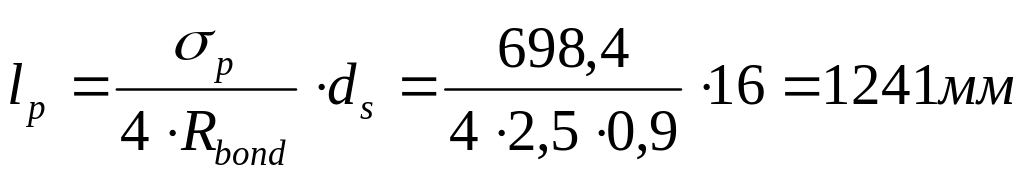

Длина зоны передачи напряжений:
1242 мм> 300 мм
Усилие предварительного напряжения в арматуре в расчетном сечении у монтажной петли
Np=P(1) а1/lp=280,7 300/1242=67,8 кН
Определяем момент с учетом предварительного напряжения при эксцентриситете приложения сжимающего усилия относительно центра тяжести верхней арматуры
М=Мg+Np (h0-a1)=0,27+67,8 (0,33-0,04)=19,94 кНм

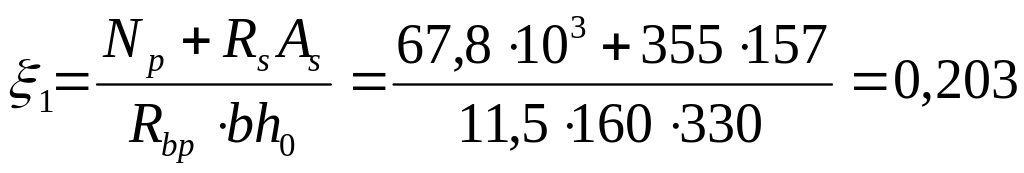

Относительная высота сжатой зоны бетона
Значение
находим
Определяем предельный момент, воспринимаемый конструкцией
что больше 19,94 кНм, т.е. прочность в стадии обжатия обеспечена.
Фактически принятое сечение арматуры полки плиты состоит из площади арматуры сетки С-1 (С-2) с Аs = 196 мм2 / на 1 м. (см. п. 4.3) и 2 Ø10 A400 с площадью 157 мм2. То есть, суммарная площадь верхней арматуры существенно больше требуемой площади А's , а значит прочность плиты в стадии изготовления и монтажа обеспечивается.
Расчет сборного неразрезного ригеля
Задание на проектирование
Требуется рассчитать и законструировать неразрезной ригель сборного балочного перекрытия при следующих исходных данных:
общая конструктивная схема здания – рисунок 3.1;
длина площадки опирания ригеля на стену – а = 300 мм;
все действующие нагрузки принимаются по данным п. 4.1 настоящего Пособия и табл. 4.2;
класс бетона В30, арматура класса А400 и В500, расчетные параметры которых приведены в табл. 4.1;

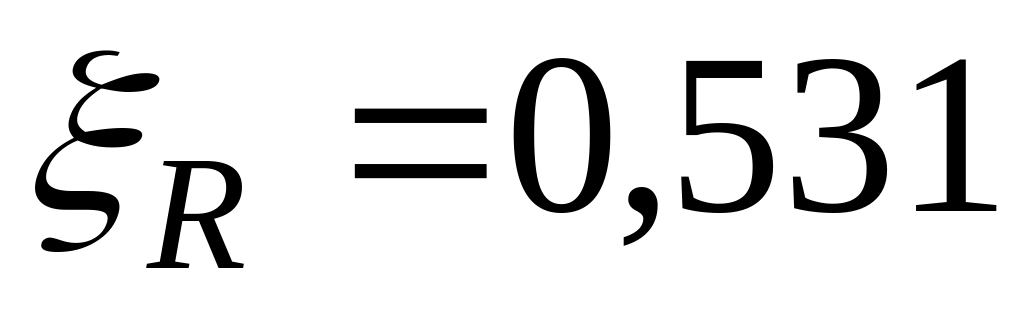

граничная высота сжатой зоны для использованных материалов (А400) составляет
(Прил. 2);
сечение ригеля (для определения постоянной нагрузки!) принимается равным brib × hrib = b × h = 250 × 600 мм (см. п. 4.2 расчета плиты);
предварительные размеры сечения колонны bс × hс = 300 × 300 мм;
Замечание: размеры сечения ригеля подлежат уточнению после выполнения его статического расчета.
шаг поперечных рам (грузовая площадь ригеля) составляет 6,0 м, lrib = 6,0 м.
