Требования к выполнению, оформлению и защите курсовой работы (проекта) Общие указания
Курсовая работа - это самостоятельная работа, выполняемая студентом по индивидуальному заданию в пределах одной дисциплины (на базе предыдущих знаний), с целью практического закрепления основных её теоретических положений, методов решения и анализа инженерных задач. Она содержит пояснительную записку на 25 - 35 страницах рукописного (15 – 25 машинописного) текста и графическую часть не менее чем на 1 листе формата A1 или равноценного количества листов другого формата, содержание которых определяется заданием кафедры. Курсовые работы представляются к защите в виде расчетно-пояснительной записки, сопровождаемой иллюстрациями, схемами, эскизами, диаграммами, графиками и графической частью.
Расчетно-пояснительная записка должна в краткой форме раскрывать сущность технологических и технических решений и разработок, принимаемых и выполняемых автором на основе последних достижений науки и техники, передового производственного опыта, рекомендаций НИИ согласно заданию на проектирование.
В расчетно-пояснительной записке следует избегать излишнего текста, пояснения должны быть емкими, краткими и ясными. Не допускается плагиат.
Расчетно-пояснительная записка курсовой работы должна содержать четкие цели и задачи проектирования, убедительные обоснования принимаемых инженерных решений, сделанные на основе выбора из нескольких вариантов выбора (оборудования, методик расчетов…), необходимые и достаточные расчеты, описания разработанных схем, конструкций, узлов и т.п.
Студент может по рекомендации кафедры представить дополнительно краткое содержание проекта (работы) на одном из иностранных языков, которое оглашается на защите и может сопровождаться вопросами к студенту на этом языке. Допускается выполнение работ на двух языках, одним из которых обязательно должен быть русский. Аннотация выполняется на двух языках, русском и иностранном, изучаемом студентом.
Все листы расчетно-пояснительной записки проектов (работ) должны быть оформлены с рамками. Пример выполнения первого листа раздела смотри на рисунке 1.1. Пример выполнения последующих листов раздела смотри на рисунке 1.2.

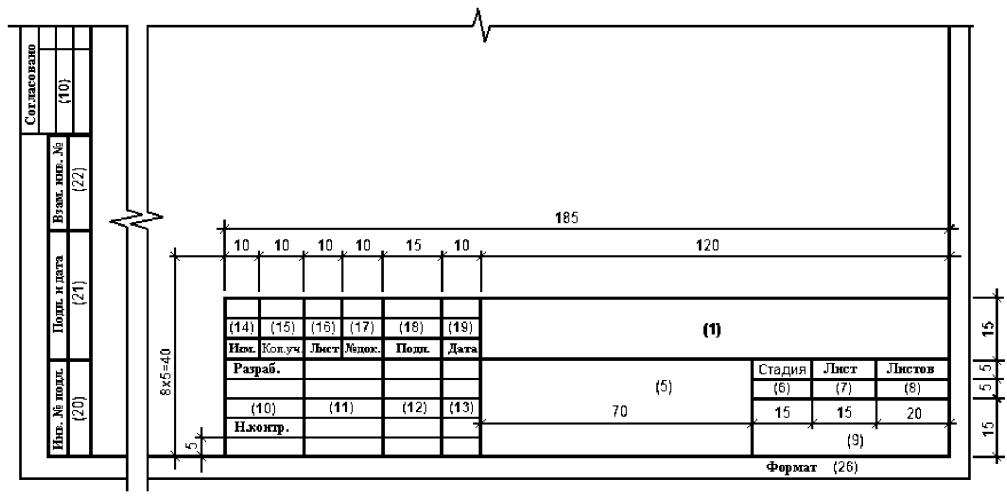

Рисунок 1.1 – Первый лист текстовых документов

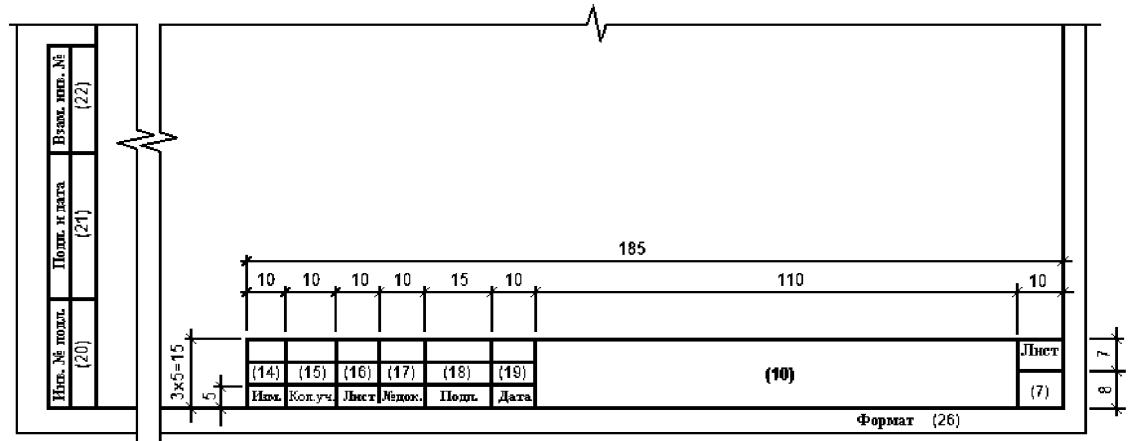

Рисунок 1.2 – Последующие листы текстовых документов
В графах основной надписи и дополнительных графах к ней (номера граф указаны в скобках) приводят:
- в графе 1 – обозначение документа, в том числе раздела, подраздела проектной документации, основного комплекта рабочих чертежей, чертежа изделия, тестового документа и др.;
- в графе 5 – наименование изделия и/или наименование документа;
- в графе 6 – условное обозначение вида документации: П – для проектной документации, Р – для рабочей документации. Для других видов документации графу не заполняют.
- в графе 7 – порядковый номер листа. На документах, состоящих из одного листа, графу не заполняют. Все листы нумеруются по порядку, начиная с единицы;
- в графе 8 – общее количество листов документа. Графу заполняют только на первом листе;
- в графе 9 – наименование или различный индекс организации, разработавшей документ;
- в графе 10 – характер работы, выполняемой лицом, подписывающим документ, в соответствии с формами 3-5. В свободных строках по усмотрению кафедры приводят руководителей, ответственных за разработку и проверку документа, и запись «Проверил».
Подписи лиц, разработавшего и утвердившего данный документ, и нормоконтролера являются обязательным, и записываются снизу вверх, начиная с разработчика.
- в графах 11-13 – фамилии и подписи лиц, указанных в графе 10, и дату подписания;
- в графах 14-19 – сведения об изменениях.
В состав расчетно-пояснительной записки входят:
- титульный лист;
- спецификация;
- задание;
- аннотация (реферат);
- лист "Оглавление";
- перечень условных обозначений, терминов и сокращений (при необходимости);
- введение;
- основная часть (структурированная по разделам и подразделам);
- заключение;
- список использованных источников (литература);
- приложения (при необходимости).
Последовательность расположения материала расчетно-пояснительной записки должна соответствовать порядку разработки вопросов проекта. Все разделы записки следует излагать грамотно, по возможности кратко (но не в ущерб ее содержанию).
В состав графической части входят чертежи, плакаты, поясняющие принятые в квалификационной работе (проекте) решения (схемы, планы, таблицы, конструкторские чертежи и т.д.) в соответствии с утвержденным заданием на проектирование. Графическая часть выполняется в соответствии с требованиями СПДС, ЕСКД, ГОСТ и других нормативных документов.
Во введении должны быть отражены следующие моменты:
- происхождение темы, ее актуальность;
- идея, составляющая суть проекта.
В заключении работы следует привести:
- анализ соответствия материалов проекта требованиям задания;
- наличие или перспективы реализации проекта или его частей;
- целесообразность и возможность продолжения работы по тематике работы.
Список использованных источников должен включать не менее 5 наименований. Желательно иметь ссылки на публикации на иностранном языке. Основная используемая литература не должна быть старше 10 лет за исключением случаев, когда требуемая для выполнения курсовой работы информация содержится только в литературе старше 10 лет (статистические сборники и т.п.).
Перечень вопросов, отражаемых в расчетно-пояснительной записке к курсовому проекту (работе), определяется руководителем и утверждается кафедрой. Графическая часть выполняется с применением графических редакторов «Компас», «Autocad». Отдельные разделы курсовой работы рекомендуется выполнять с применением специализированных программ: «Mathcad», «Mathlab» и др.
Задание на проектирование
Задание на курсовую работу выдается преподавателем в зависимости от темы курсовой работы студента и варианта. Пример оформления задания на курсовое проектирование выглядит следующим образом:
РОССИЙСКАЯ ФЕДЕРАЦИЯ
МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«ОРЛОВСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ»
КАФЕДРА «ЭЛЕКТРОСНАБЖЕНИЕ»
УТВЕРЖДАЮ:
Преподаватель к.т.н., доцент
уч.степень, звание
____________/А.В. Виноградов/
подпись ФИО
«___» _______________ 2011 г.
