12. Типы адаптивных систем аэп. Предельная передаточная функция беспоисковой системы аэп с сигнальной самонастройкой.

Объект регулирования в процессе работы меняет свои параметры. Это вызвано нелинейностью характеристик самих объектов, действием возмущений (изменением температуры, напряжения сети, времени, момента нагрузки) и временным старением. Поэтому любая настройка является оптимальной лишь в расчетной точке. Во всех остальных случаях настройка системы отличается от оптимальной. Если изменения параметров небольшие (20-30)%, то это не приводит к существенным изменениям качества и с этим приходится мириться. Если изменения существенные (настройка контура тока в АВК, ТП-ДПТ при переходе из режима непрерывного тока в режим прерывистых токов), приходиться изменять параметры регуляторов, либо структуру регулирования для сохранения оптимальной настройки. Системы, в которых реализуется такая функция, называются адаптивными.

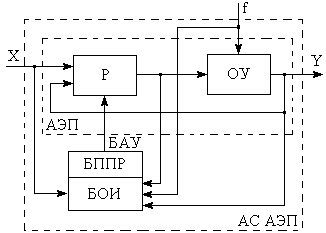

Обобщенная структурная схема адаптивного АЭП представлена на рисунке 7.1, где приняты обозначения: БАУ – блок адаптивного управления; БОИ – блок обработки информации; БППР – блок перестройки параметров регулятора.

БАУ = БОИ + БППР

Рисунок 7.1

Основные задачи, решаемые адаптивными системами АЭП

1) При произвольном изменении параметров объекта необходимо так изменять параметры регулятора, чтобы сохранялась оптимальная настройка системы (в этом случае предполагают, что система была оптимизирована, и эта настройка сохранилась бы). Эта задача решается в беспоисковых адаптивных системах.

2) При начальном отсутствии информации о параметрах объекта и воздействие на систему необходимо производить поиск оптимальных режимов работы. Эта задача решается в поисковых адаптивных системах АЭП.

Эталонные модели в явном или в неявном видах присутствуют во всех адаптивных системах. В качестве эталонных моделей могут быть использованы модели звена, разомкнутой системы, замкнутой системы. Системы, в которых модели

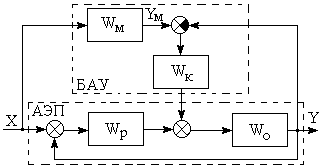

присутствуют в явном виде, называются системами с эталонными моделями. Их структуры представлены на рисунке 7.3а, б, где приняты обозначения: W_м – модель замкнутой системы; W_к – корректирующее звено.

Вариант б) – случай адаптивной системы с сигнальной самонастройкой. В случае, когда параметры объекта являются расчетными, фактические и желаемые сигналы будут совпадать, и поэтому сигнал с корректирующего звена равен нулю. При изменении параметров в объекте фактический сигнал будет отличаться от желаемого, что будет приводить к формированию сигнала на выходе корректирующего звена, который, алгебраически суммируясь с сигналом регулятора, формирует такое воздействие на объект, при котором фактический сигнал будет приближаться к желаемому.

– передаточная функция замкнутой адаптивной системы.

y = хyW_p + y_м yW_к W₀;

y_м = XW_м;

y= хW_pW₀ –yW_pW₀ + xW_мW_кW₀ – yW_кW₀;

y(1+W_pW₀ +W_кW₀) = х(W_pW₀ +W_мW_кW₀);

,

W_к = К_к  .

Передаточная функция такой замкнутой системы независимо от изменения параметров объекта стремится к передаточной функции модели, поэтому переходные процессы по управляющему воздействию Х будут оптимальными и стабилизированными, т.е. не будут изменяться при изменении параметров объекта. Такую сигнальную настройку применяют в системах АВК для сохранения оптимальной настройки в контуре тока при изменении скорости.

Достоинство – простая техническая реализация (пассивный фильтр с операционным усилителем).

Недостатки:

- применяется только для небольших изменений параметров в объекте (20-30-40)%;

- такие системы обеспечивают оптимальность настройки только по задающему сигналу, по возмущающему воздействию система оптимальность не обеспечивает.
