1 билет

1) Электр тізбегінің жіктелуі. а) токтың түріне байланысты: тұрақты ток тізбектері, айнымалы ток тізбектері, бір фазалы, үш фазалы және көп фазалы ток тізбектері; ә) тізбектің элементтерінің вольтамперлік сипаттамасына байланысты: сызықты және сызықты емес электр тізбектері; б)тізбектегі электр энергиясы көздерінің (қоректендіргіштердің) санына байланысты: бір қоректендіргіші бар және бірнеше қоректендіргіші бар электр тізбектері; в) элементтерді өзара жалғау әдістеріне байланысты: тармақталмаған және тармақталған тізбектер.

2 Билет

1)Жартылай өткізгіштер деп өзінің меншікті электрлік кедергісінің шамасы бойынша металлдар мен изоляторлардың ортасында орын алатын заттардың тобын айтады. Жартылай өткізгіштерге германий, кремний, селен элементтері жатады. Қазіргі заттың құрылысы туралы теория бойынша әрбір атом электрондар бұлтына оранған ядродан тұрады. Энергиялары белгілі қабаттарда, ядродан біршама қашықтықта электрондар айналып жүреді. Бұл көзге көрінбейтін атомды қатпар – қатпар қабаттардан тұратын пияздай құрылысы бар деп ойша көзге елестетуге болады. Әрбір энергиясының шамасы белгілі қабат энергетикалық деңгей немесе энергия деп аталады. Атомның барлық энергетикалық деңгейде екі электроннан артық басқа электрон орналасуы мүмкін емес. Электрон рұқсат етілген бір деңгейден алыстау орналасқан энергиясы үлкен басқа деңгейге ауысқан кезде энергияның жұтылу процесі жүреді де, ал егерде электрон энергиясы жоғары деңгейден энергиясы төмен деңгейге көшсе энергия сыртқа бөлініп шығады. Энергия тура анықталған кішкентай бөліктермен (порциялармен) – кванттармен жұтылып және бөлініп отырады. Энергетикалық деңгейлердің энергия шамасымен өлшенетін арақашықтықтары энергия шамасы өскен сайын кішірейеді. Энергетикалық спектрдің төбесі болып, электрон атомдық байланыстан босанып, атомды тастап кететіндей энергия мәнін қабылдаған кез, яғни позиция процесі жүретін энергия деңгейі есептелінеді.

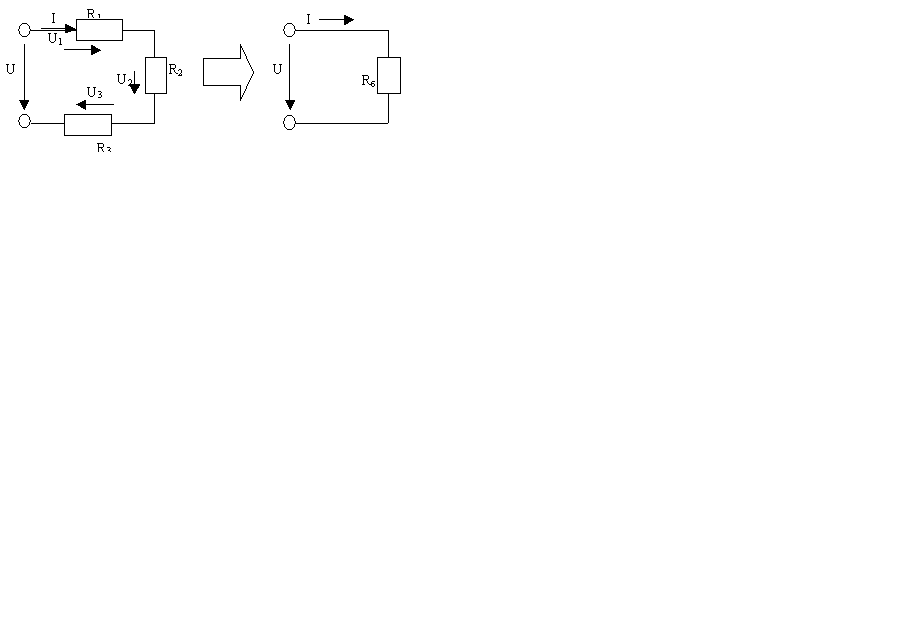

2)Кедергілері бірізді жалғанған электр тізбегін есептеу үшін кедергілерді бір балама (эквивалент) кедергімен Rб айырбастаймыз (2-сурет). Бұл жағдайда тізбектегі ток I= U/Rб. Балама кедергінің Rб мәнін анықтау үшін Кирхгофтың екінші заңы бойынша теңдеу құрамыз: U=U1+U2+U3, мұндағы U1=I∙R1 ; U2=I∙R2 ; U3=I∙R3 ; U = I∙Rб. Сонда I∙Rб=I∙R1+ I∙R2+ I∙R3 = I(R1+R2+R3). Бұл теңдеуден Rб=R1+R2+R3. Егер кедергілер бірізді жалғанса, онда балама кедергінің мәні осы кедергілердің арифметикалық қосындысына тең.

2-сурет

3 Билет

1)Электр кедергісі – өткізгіштің (немесе электр тізбегінің) электр тогының өтуіне қарсы әсерін сипаттайтын физикалық шама. Тұрақты ток өтетін тізбектің Э. к. активті (омдық), ал айнымалы ток тізбегіндегісі толық кедергі (омдық, сыйымдылық және индуктивтік кедергілердің қосындысы) деп аталады. Э. к. өткізгіштің материалына, оның пішініне, сыртқы жағдайларға т. б. тәуелді болады. Жиілік жоғарылағанда өткізгіштің сыртқы бетіндегі ток тығыздығының артуы кедергі шамасын көбейтеді. Меншікті Э. к. бірліктердің халықаралық жүйесінде (СИ) омѓм-мен өлшенеді. Электр тізбегіндегі ток шамасын реттеу немесе шектеу үшін қосылатын (жалғанатын) элементті (радиобөлшекті) кейде “Э. к.” деп те атайды. Мұның реттелетін түрі реостат; ал реттелмейтіндерінің бірі (тізбекке тізбектей жалғанатыны) қосымша кедергі, екіншісі (параллель жалғанатыны) шунт деп аталады.

2) Кедергілері параллель жалғанған электр тізбегін есептеу үшін кедергілерді бір балама (эквивалент) кедергімен Rб айырбастаймыз. Бұл жағдайда тізбектегі толық ток I= U/Rб. Балама кедергінің Rб мәнін анықтау үшін Кирхгофтың бірінші заңы бойынша теңдеу құрамыз. Параллель тармақтар саны үшеу болған жағдайда I=I1+I2+I3, мұндағы I1=U/R1 , I2=U/R2 , I3=U/R3 – параллель тармақтардағы токтар. Сонда U/Rб=U/R1+U/R2+U/R3. Бұл теңдеуден 1/Rб=1/R1+1/R2+1/R3 немесе Gб=G1+G2+G3, мұндағы Gб ,G1 ,G2 ,G3 –тізбектің толық өткізгіштігі және параллель тармақтардың өткізгіштіктері. Жалпы жағдайда 1/Rб=1/ +1/R2+1/R3+...+1/ Rn , Gб=G1+G2+G3+…+ Gn .
