Глава 5. Общее понятие о применении космических, подвижных и сигнальных средств связи для обеспечения управления

5.1. Космические средства связи

Под космической связью понимается радиосвязь в интересах кор­респондентов наземного, морского, воздушного или космического ба­зирования, имеющую участки распространения радиоволн за предела­ми ионосферы.

Спутниковая связь - это частный случай космической связи, когда радиосвязь между двумя и более корреспондентами наземного, воз­душного или морского базирования осуществляется с использованием ретранслятора, размещенного на искусственном спутнике Земли (ИСЗ).

В настоящее время имеет место устойчивая тенденция повышения роли спутниковой связи в системах связи любого, в том числе и воен­ного, назначения.

Так же, как и в радиосвязи, известно два способа организации спутниковой связи - по радиосети и радионаправлению.

Способ организации связи по радиосети предполагает возмож­ность одновременной работы трех и более станций. Связь по направ­лению ограничивается одновременной работой двух корреспондентов. В соответствии с известными достоинствами и недостатками этих спо­собов связи планируется и их применение.

Связь по радионаправлению чаще используется в интересах тех направлений связи, где необходимо передавать значительные потоки информации, в особенности документального характера.

Связь по радиосети используется в большей степени в интересах командной связи, когда необходимо передавать короткие распоряже­ния сразу нескольким корреспондентам. Кроме того, радиосеть позволяет обеспечивать взаимный обмен между корреспондентами в поряд­ке, определяемом главной инстанцией.

Под способом построения радиосети спутниковой связи будем по­нимать порядок применения ресурса спутниковой связи для создания сети с заданными свойствами.

В соответствии с этим можно выделить следующие способы по­строения радиосетей спутниковой связи (рис. 5.1. - 5.4.)

Циркулярная радиосеть спутниковой (в общем случае - космиче­ской) связи - это такой способ построения сети, при котором ресурсом ретрансляции наделяется только одна станция, а структура радиосети представляет собой совокупность симплексных направлений от глав­ной станции сети (рис. 5.1).

Узловая радиосеть спутниковой связи - это такой способ построе­ния сети, при котором ресурсом ретрансляции наделяются все ее стан­ции, а структура радиосети представляет собой совокупность дуплекс­ных направлений от главной станции (рис. 5.2).

Радиосеть спутниковой связи с предоставлением ресурса по тре­бованию - это такой способ построения сети спутниковой связи, при котором ресурс ретрансляции сети обобществляется и предоставляется станциям в соответствии с их приоритетом.

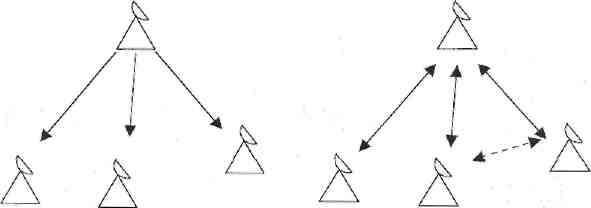

Рис. 5.1. Циркулярная сеть Рис. 5.2. Узловая сеть связи

спутниковой связи

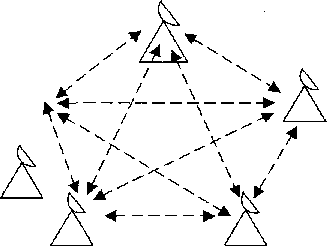

Реализация способа может быть различной. Предоставление ре­сурса может осуществляться автоматически или организационным путем - по расписанию (рис. 5.3).

Рис. 5.3. Сеть спутниковой связи с предоставлением ресурса по требованию

Линии спутниковой связи с использованием переприема на глав­ной станции - это такой способ построения радиосети спутниковой связи, при котором все станции наделяются ресурсом ретрансляции, а структура сети представляется совокупностью направлении, исполь­зующих переприем на главной станции (рис. 5.4).

Рис. 5.4. Сеть спутниковой связи с переприемом на главной (узловой) станции

В тактическом звене управления используются переносные станции связи Р-439П, Р-438др и возимые Р-439 МД-3-01, которые устанавливаются в командно-штабных машинах командира дивизии (полка) УКШМ-1 и командира батальона – УКШМ-2.

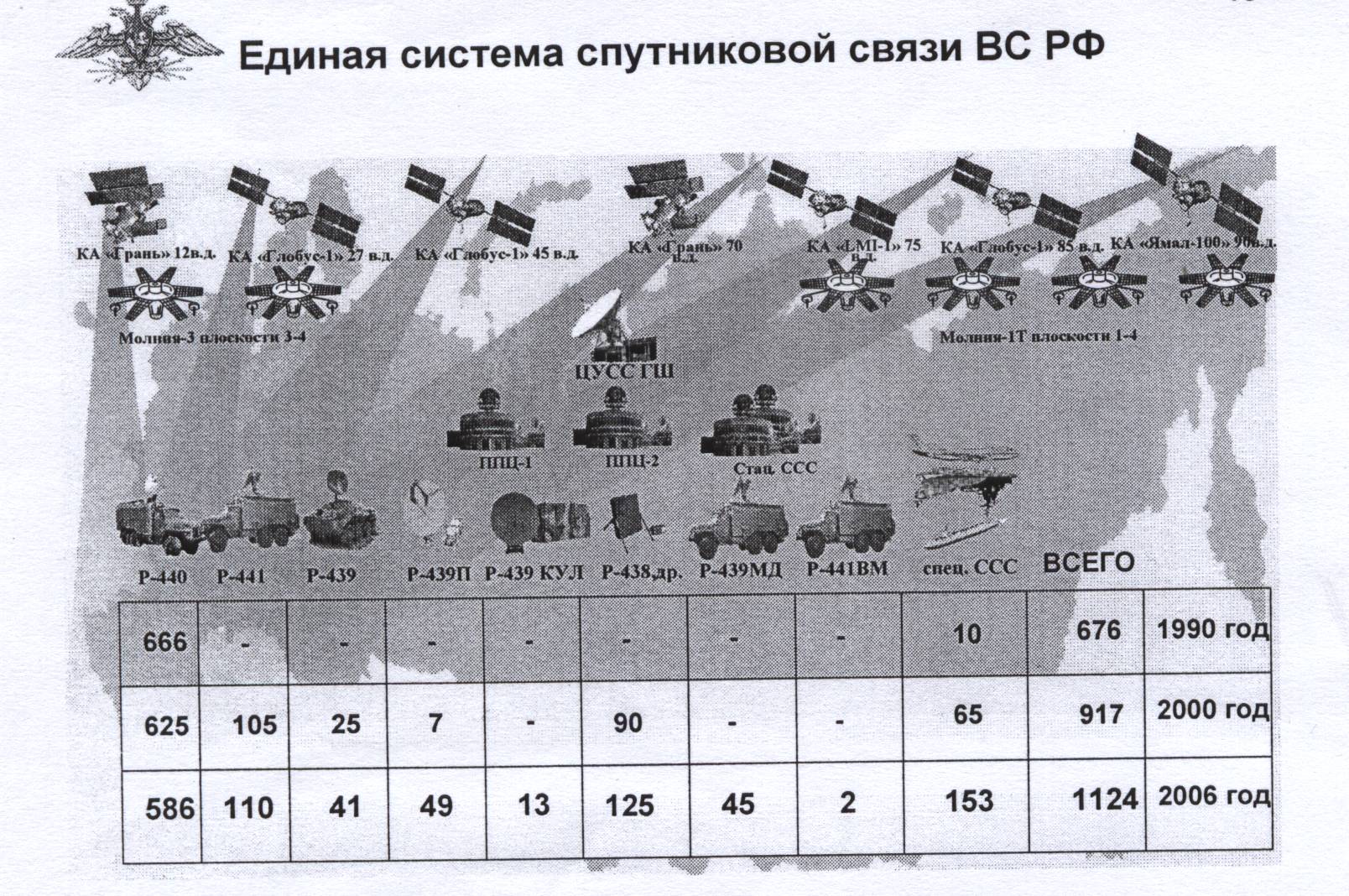

Принцип использования станций спутниковой связи показан на схеме.
