2. Тектоника

Угленосные отложения участка Бачатского Левобережного находятся в узком тектоническом блоке (ширина его составляет 180-200 м), ограниченном с обеих сторон крупными разрывными нарушениями (рис. 2 .4).

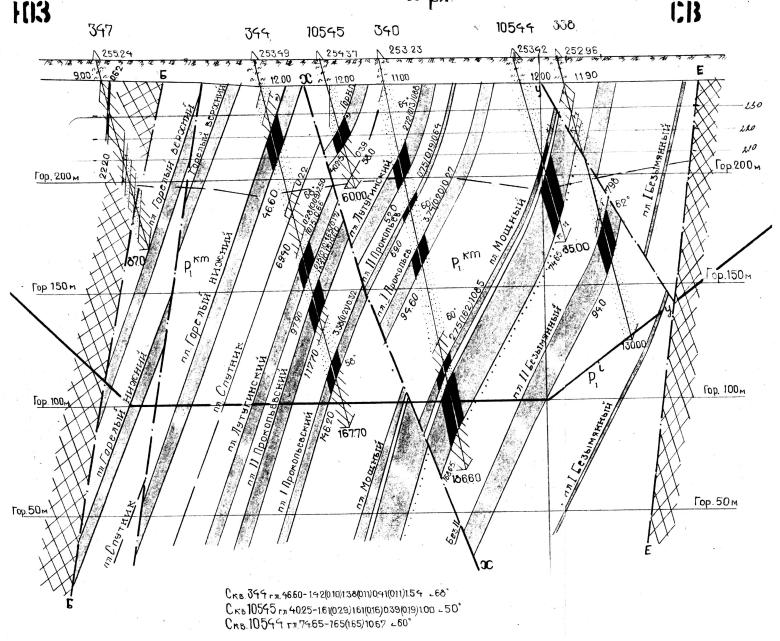

Рис. 2.4. Крупные разрывные нарушения «Б» и «Е»

Условия залегания угольных пластов на участке определяется структурно-тектоническим положением его на северо-восточном крыле Бачатской синклинали.

Пласты угля характеризуются крутым падением в юго-западном направлении (50-70^о) рис. 2 .4.

Некоторое увеличение углов падения наблюдается вблизи тектонических зон А, Б, Е. Участок осложнен серией разрывных нарушений 2, 3, 2а, 2б, 2в, X, Y, A, Б, Е.

Все нарушения, кроме Х, Y, типа взброса имеют субпараллейное простирание с незначительным отклонением на юго-запад до 10-15^о.

Амплитуды и смещения крыльев нарушений различные.

Часть нарушений перебурены скважинами, в которых помимо зон раздробленных пород, отсутствия угольных пластов, наличия зеркал скольжения, угольных линз (скв. №№ 4410, 2400, 4421, 2356, 336, 332, 338), зафиксированы двойные подсечения пластов (скв. №2356 – пласт III Внутренний, скв. № 4451 и 4459 – пласт Горелый верхний, скв. №2400 – пласт Лутугинский, скв. 336 и 10543 – пласт Безымянный II).

Нарушения Х, Y выявлены при доразведке северной части поля участка отработки.

Нарушение «Х» прослежено между 4 и 5^ой Заречной разведочными линиями на протяжении 500 м. В плане нарушение имеет форму дуги. Амплитуда по вертикали 25-35 м, угол падения плоскости сбрасывателя 73-75^о на северо-восток. Опущено северо-восточное крыло.

Нарушение «Y» зафиксировано скважинами в пределах II и 10 р.л. Характер нарушения подобен вышеописанному для «Х». Амплитуда примерно такая же, приподнятым является северо-восточное крыло.

3. Характеристика угольных пластов

В продуктивных отложениях участка отработки выявлено 10 пластов угля рабочей мощности стоящих на балансе предприятия (Безымянный II, Мощный, Прокопьевский I и II, Горелый нижний, Горелый верхний, Лутугинский, Внутренний III, Характерный н.п. и Характерный в.п.).

Пласт Безымянный II относительно выдержанный, залегает в 35 м стратиграфически ниже пласта Мощного. Пласт в пределах участка доразведки вскрыт 16 скважинами.

По простиранию прослежен на 1000 м, на глубину до горизонта ± 0 м. абс.

Из 16 пластопересечений 13 простого строения, два двухпачечного строения и одно четырехпачечное (скв. №10543 10 р.л.) – нехарактерное, т.к. находится в зоне негодного угля (представлено сажистым углем).

Мощность пласта колеблется в пределах 3,80-7,98 м, составляя в среднем 4,66 м.

Кровля и почва пласта сложены песчаником и алевролитом, реже аргиллитом и углистым аргиллитом.

Пласт Мощный является самым мощным, выдержанным угольным пластом.

Пласт вскрыт 18 скважинами по простиранию. Мощность пласта колеблется в пределах 9,10-18,80 и в среднем составляет 13,36 м.

В скв. №№ 4410, 340, 4430, 4466, 10544, 181, 316 и 333а пласт сложного строения, количество породных прослоев достигает двух, представленных углистым аргиллитом, алевролитом, реже песчаником.

Мощность породных прослоев колеблется от 0,10 до 1,9 м; площадного распространения они не имеют, образуют линзочки в угольной массе пласта.

Кровля и почва пласта Мощного сложены песчаником и алевролитом, преобладают алевролиты. Так же встречаются в почве пласта аргиллит и углистый аргиллит.

Пласт Прокопьевский I залегает в 42 м выше пласта Мощного и является относительно выдержанным угольным пластом.

Пласт вскрыт 17 скважинами. Из 18 пластопересечений 13 имеют простое строение, три пластопересечения (скв. №№ 2371, 340, 344) двухпачечное, одно (скв. № 4466) трехпачечное и одно (скв. №10547) четырехпачечное строение.

Мощность пласта колеблется от 1,71 до 5,27 м и в среднем составляет 4,19 м. Мощность породных прослоев колеблется в пределах 0,02-0,21 м, представленные в основном углистыми аргиллитами.

Почва и кровля пласта сложены алевролитами, песчаником, реже углистым аргеллитом.

Пласт Прокопьевский II относительно выдержанный пласт не только по мощности и строению, но и по положению его в стратиграфическом разрезе. Приближаясь в районе 3 Заречной р.л., 8 р.л. и далее на юго-востоке 7, 6 разведочных линий к пласту Прокопьевскому I на расстояние 5-8 м пласт составляет верхнюю часть единого Прокопьевского пласта, разделенного прослоями углистого аргиллита. К северо-западу в районе 5-ой Заречной линии мощность породного прослоя, отделяющего пласт Прокопьевский II от Прокопьевский I увеличивается до 12-25 м, образуя два самостоятельных пласта.

Общая мощность пласта по всем пластопересечениям в общих пределах колеблется от 1,27 до 8,88 м и в среднем составляет 4,17 м.

Пласт Прокопьевский II имеет почти повсеместно сложное строение. Число породных прослоев варьирует от одного до четырех, мощностью от 0,02 до 0,48 м.

Породные прослои не имеют своего определенного положения в пласте и представлены в основном углистым аргиллитом, реже алевролитом и песчаником.

Кровля и почва пласта сложены алевролитом, аргиллитом, реже песчаником.

Пласт Лутугинский залегает на 15 м стратиграфически выше пласта Прокопьевского II, является относительно выдержанным угольным пластом.

Мощность пласта колеблется в пределах 1,29-4,70 м, в среднем составляя 3,79 м.

Из 13 пластопересечений 6 простого строения, 4 – двухпачечного и 3 – трехпачечного строения. Мощность породных прослоек не превышает 0,5 м. Прослои представлены углистым аргиллитом, реже алевролитом. Породные прослои не имеют своего определенного положения и образуют небольшие линзочки.

Кровля и почва пласта сложены алевролитом, реже песчаником.

Пласт Горелый нижний залегает в среднем на 21 м стратиграфически выше пласта Лутугинский и является относительно выдержанным угольным пластом. Пласт вскрыт 10 скважинами.

Мощность пласта колеблется от 2,86 м до 7,21 м, составляя в среднем 4,68 м.

Пласт в основном сложного строения, количество породных прослоев варьируется от 1 до 3 мощностью 0,10-0,38 м. Породные прослои представлены углистым аргиллитом, алевролитом. Положение их в пласте неопределенное.

Кровля и почва пласта представлены алевролитом, реже аргиллитом и песчаником.

Пласт Горелый верхний залегает на 36 м стратиграфически выше пласта Горелого нижнего. Пласт относительно выдержанный и мощный.

По простиранию на глубину пласт разбит нарушениями на многочисленные небольшие блоки.

Прослои пласта представлены алевролитом, мощностью от 0,05 до 1,61 м.

Мощность пласта колеблется от 2,46 до 13,78 м, в среднем составляя 7,08 м. Кровля и почва пласта сложены алевролитом.
