Пропускная способность канавы, л/с
Уклон канавы (i, тыс.) |
Глубина канала (Н, м) и уровень воды в канале (h, м) |
|||
H=0,6м, h =0,3м |
H=0,8м, h =0,4м |
H=1,0м, h =0,6м |
H=1,2м, h =0,8м |
|
0,005 |
151,1 |
276,8 |
671,9 |
1293,5 |
0,010 |
213,7 |
391,5 |
950,2 |
1829,3 |
0,020 |
302,1 |
553,6 |
1343,8 |
2587,1 |
0,040 |
427,3 |
782,9 |
1900,4 |
3658,7 |
0,080 |
604,3 |
1107,2 |
2687,6 |
5174,1 |
Для отведения всего объема сбрасываемых вод (табл. 8 .34) с площади водосбора необходимо обеспечить следующие размеры канав:
Для отведения всего объема поверхностных вод с площади водосбора параметры канав принимаются со следующей пропускной способностью: H=1,2 м, h=0,8 м, b=0,5, пропускная способность составит 3658,7 л/с. Для исключения размыва водоотводных канав предусмотрено укрепление их русла деревянным покрытием при уклоне более 100‰.
В связи с тем, что рельеф поверхности участка сильно нарушен открытыми горными работами, положение водоотводных канав и их сечения должны быть уточнены по данным маркшейдерских съемок в процессе эксплуатации.
Водоводы
Расчет диаметра каждого водовода производится по формуле (Мельников Н.В. «Краткий справочник по открытым горным работам»):
где:
- расход воды, м3/сек;
- скорость течения,
м/сек, принимаемая для длинных водоводов
(>1 км) 1-1,5 м/сек и для коротких (1
км) до 3 м/сек.
Результаты расчетов диаметра водовода и его длина представлены в табл. 8 .41.
Таблица 8.41
Диаметр и длина водоводов
Длина водовода, м |
Скорость течения, м/сек |
Расход воды, м3/сек |
Расчетный диаметр, мм |
Принятый диаметр, мм |
530 |
3,0 |
0,761 |
568 |
630 |
9.Организация труда и управление производством
Настоящий раздел выполнен в соответствии с требованиями, предъявляемыми СНиП 11-01-95 при проектировании предприятий.
Управление предприятием
ОАО «Разрез «Шестаки» существует как самостоятельное предприятие. Ответственность за производственную, техническую, финансово-экономическую и хозяйственную деятельность возлагается на руководство ОАО «Разрез «Шестаки» во главе с генеральным директором. Структура управления разрезом представлена на рис. 9 .15.

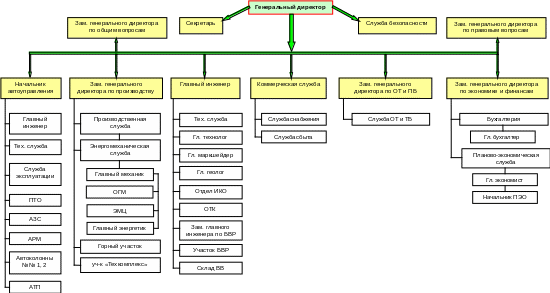

Рис. 9.15. Организационная структура управления производством
Организационная структура управления ОАО «Разрез «Шестаки» соединяет в себе элементы линейной и функциональной организационных структур и относится к комбинированному типу.
Функциональное управление осуществляют специалисты: главный инженер, главный маркшейдер, главный механик, начальник автоуправления. Данная структура управления позволяет добиться:
гибкости и оперативности управления;
устранения дублирующих функций;
делегирования полномочий по решению оперативных вопросов на нижние уровни управления.
