Технические характеристики бурового станка 5сбш-200-36
Наименование показателей |
Значения |
Диаметр долота, мм |
215,9 |
Глубина скважины, м, не более |
36 |
Направление бурения к вертикали, градус |
0; 15; 30 |
Длина штанги/ход непрерывной подачи, м |
9, 6/1 |
Осевое усилие, kH, не более |
300 |
Скорость подачи/подъема бурового снаряда, м/с |
0,025/0,516 |
Частота вращения долота, сˉ¹ |
0,25-2,5 |
Крутящий момент на вращателе, kH-м |
3,2-5,2 |
Подача компрессора, м³/с |
0,417 |
Мощность установленная, кВт: |
410 |
Скорость передвижения, км/ч |
0,77 |
Давление на грунт, МПа |
0,1 |
Габариты, мм |
10200х5000х14300 |
Масса станка, т |
66,0 |
Таблица 6.9
Технические характеристики бурового станка сбш-250 мн
Наименование показателей |
Значения |
Диаметр долота, мм |
243,0 |
Глубина скважины, м, не более |
24,0 |
Угол бурения, градус |
60, 90 |
Длина штанги/ход непрерывной подачи, м |
8,0 |
Осевое усилие, kH, не более |
300 |
Скорость подачи/подъема бурового снаряда, м/мин |
9,0 |
Частота вращения долота, об/мин |
157,0 |
Крутящий момент на вращателе, кгс.м |
600,0 |
Мощность установленная, кВт: |
410,0 |
Скорость передвижения, км/ч |
0,60 |
Давление на грунт, МПа |
0,10 |
Габариты, мм |
7820х4690х14450 |
Масса станка, т |
60,0 |
Таблица 6.10
Технические характеристики бурового станка бтс-150б
Наименование показателей |
Значения |
Диаметр долота, мм |
150,0 |
Глубина скважины, м, не более |
32 |
Направление бурения к вертикали, градус |
до 30 |
Осевое усилие, kH, не более |
150 |
Частота вращения, об/мин |
105, 195 |
Мощность установленная, кВт: |
114 |
Габариты, мм |
6800х5750х3250 |
Масса станка, т |
23,9 |

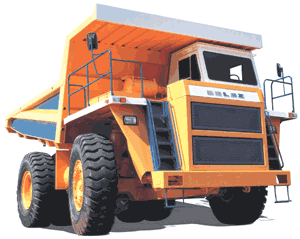

Транспортирование пород вскрыши и угля планируется осуществлять автосамосвалами марки БелАЗ-7548 и БелАЗ-7555 грузоподъемностью соответственно 42 и 55 т (табл. 6 .11).
Таблица 6.11
Технические характеристики автосамосвалов
Наименование показателей |
БелАЗ-7548 |
БелАЗ-7555 |
||
Грузоподъемность, кг |
42 000 |
|
55 000 |
|
Допустимая полная масса, кг |
72 000 |
95 650 |
||
Мощность двигателя, кВт (л.с.) |
368 (500); |
537 (730) |
||
Вместимость платформы, м3:
|
21,0 26,0 |
22,0 31,2 |
||
Максимальная скорость, км/час |
50 |
55 |
||
Радиус поворота, м |
10,2 |
9,0 |
||
Габаритные размеры, м:
|
8,09 4,40 4,28 |
8,90 5,24 4,61 |
||
При отвалообразовании, строительстве автодорог, зачистке площадок в забоях и на вспомогательных работах предусматривается использовать бульдозеры Т-130/170 (рис. 6 .11), Т-25.01 (рис. 6 .12) и Д-355А (рис. 6 .13) производства фирмы Komatsu.

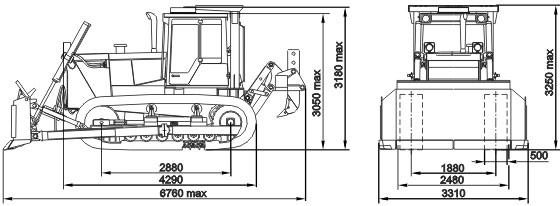

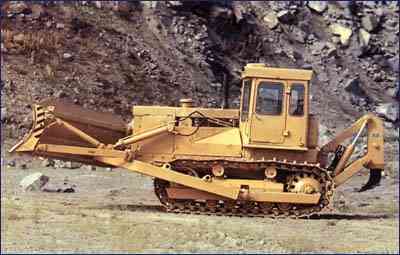

Рис. 6.11. Бульдозер-рыхлитель Т-170

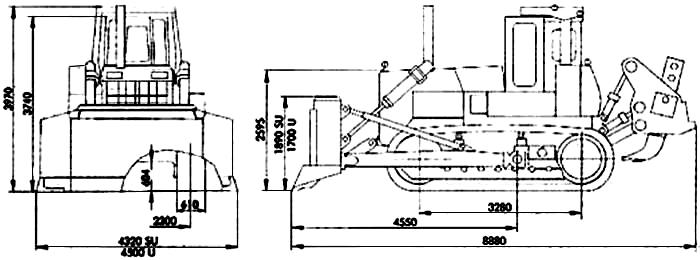

Рис.
6.12.
Бульдозер-рыхлитель
Т-25.01

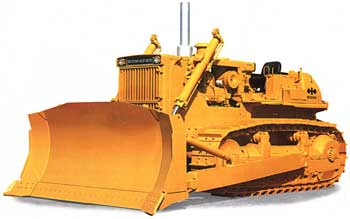

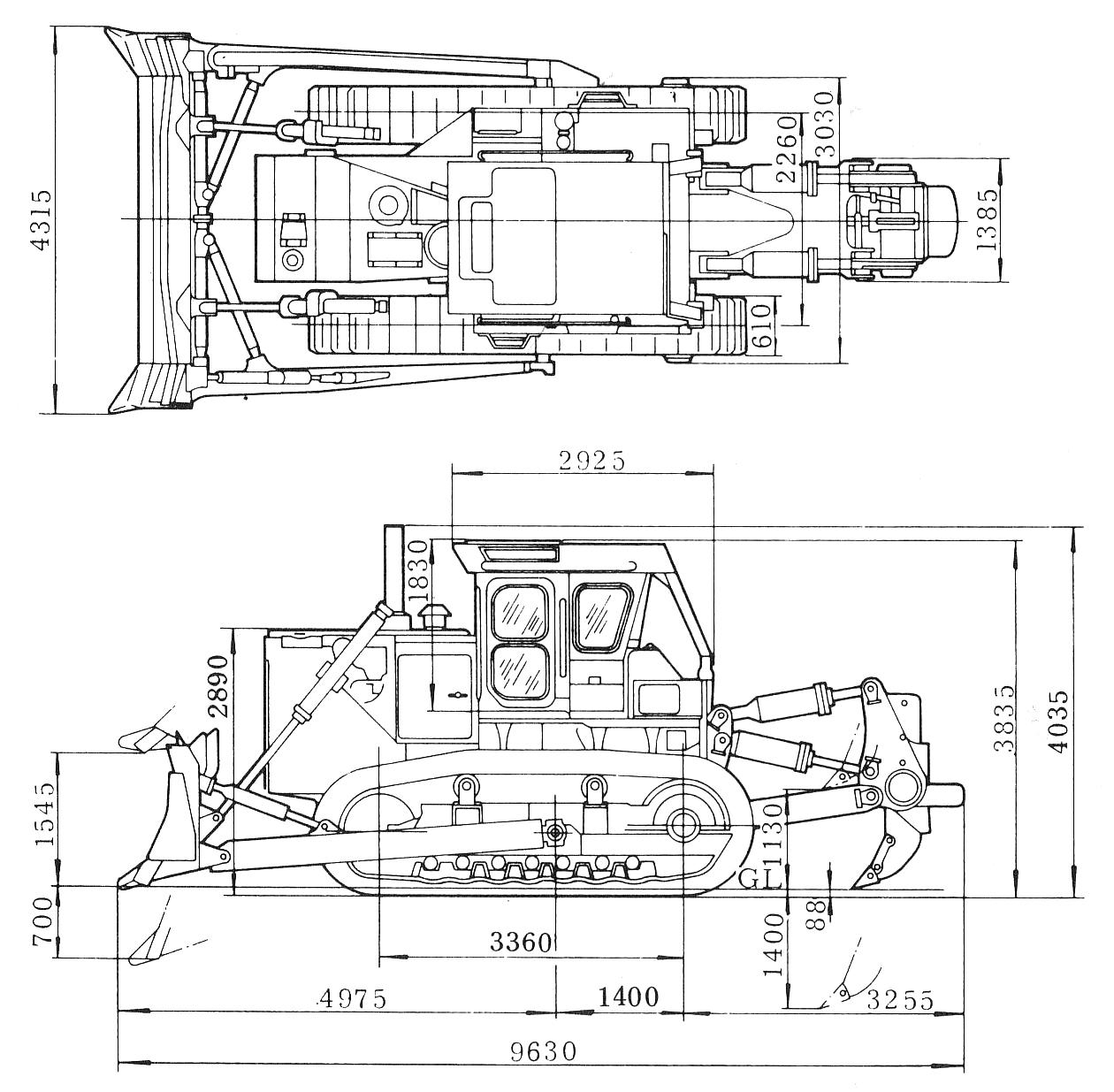

Рис. 6.13. Бульдозер-рыхлитель Д-355А
Таблица 6.12
Технические и технологические параметры бульдозеров-рыхлителей
Наименование параметров |
Т-130/Т-170 |
Д-355А |
Т-25.01 |
Марка двигателя |
6СТ8.3-С фирмы Cummins или ЯМЗ-236ДК-7 |
Komatsu SA6D155-4 |
ЯМЗ-8501.10 или Cummins КТA19-Е |
Мощность двигателя, кВт |
170 |
306 |
279 |
Тип отвала |
SU-отвал |
Сферический, Полусферический |
Сферический, Полусферический |
Ширина отвала, мм |
3311 |
4315 |
4500/4320 |
Высота отвала, мм |
1462 |
1545 |
1700/1890 |
Максимальный подъем отвала, мм |
1000 |
- |
1425/1290 |
Наибольшее заглубление отвала, мм |
550 |
700 |
600/690 |
Тип рыхлителя |
Нерегулируемый, многозубый или Нерегулируемый, однозубый |
Многозубый или однозубый |
Однозубый или трехзубый |
Число зубьев |
1/3 |
1/3 |
1/3 |
Максимальная высота подъема, мм |
540/500 |
- |
1160/1050 |
Скорости движения, вперед/назад, км/час |
|
|
|
I передача |
3,7/5,0 |
3,3/3,2 |
4,2/5,1 |
II передача |
6,8/9,0 |
5,1/5,0 |
7,5/9,3 |
III передача |
11,0/14,4 |
8,5/8,4 |
12,6/15,2 |
Масса трактора, кг |
16405 |
- |
36000 |
Удельное давление на грунт, кГс/см2 |
0,76 |
- |
1,19 |
Внешний вид |
|
|
|
Дорожно-строительные работы предусматривается выполнять автогрейдером ДЗ-98 (рис. 6 .14). Технические характеристики грейдера приведены в табл. 6 .13.

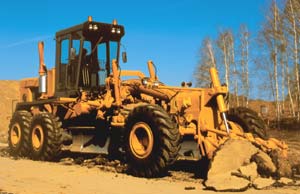

Рис. 6.14. Грейдер ДЗ-98
Таблица 6.13
Технические характеристики грейдера ДЗ-98
Наименование параметров |
Значения |
Двигатель |
ЯМЗ-238НД2 |
Мощность двигателя , кВт (лс) |
169 (230) |
Класс |
тяжелый |
Масса, кг |
20500,0 |
Длина грейдерного отвала, мм |
4270 |
Высота грейдерного отвала, мм |
740 |
Боковой вынос грейдерного отвала, мм |
2100 |
Угол резания, град |
30…70 |
Угол срезаемого откоса, град |
0…90 |
Длина бульдозерного отвала, мм |
3220 |
Масса, кг |
19500 |
Габаритные размеры, м |
10,32x3,02x3,95 |
Внешний вид |
|

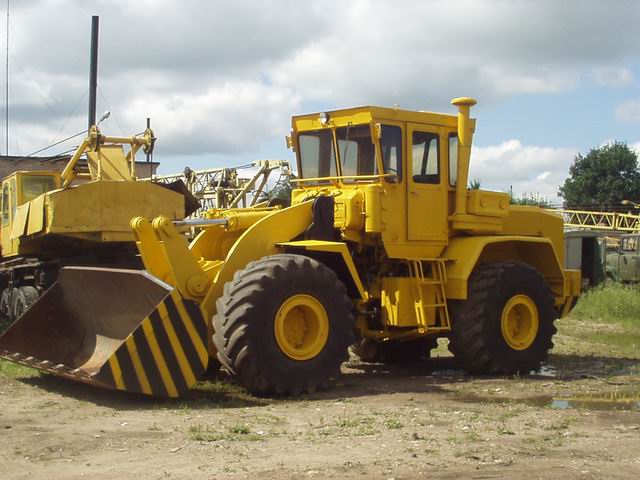

Для выполнения вспомогательных работ на участке горных работ и на угольном складе предусматривается использовать погрузчик К-700, Dressta L-534 и STALOWA WOLA L-34 (табл. 6 .14).
Таблица 6.14
Технические характеристики погрузчика К-700
Наименование параметров |
Значения/внешний вид |
|
Номинальная грузоподъемность, т |
6 |
|
Геометрическая вместимость ковша, м3 |
3,0 |
|
Максимальная высота разгрузки по режущей кромке при угле разгрузки ковша 45°, мм |
3260 |
|
Вылет режущей кромки ковша на максимальной высоте разгрузки и угле разгрузки 45°, мм |
1300 |
|
Угол разгрузки при максимальном подъеме ковша |
50 |
|
Угол запрокидывания ковша на уровне грунта |
40 |
|
Ширина режущей кромки ковша, мм |
3100 |
|
Управление рабочим оборудованием |
гидравлическое |
|
