СОДЕРЖАНИЕ
ВВЕДЕНИЕ 9
1. Общие сведения о месторождении 13
2. Геолого-промышленная характеристика месторождения 14
1.1. ГЕОЛОГИЧЕСКОЕ СТРОЕНИЕ 14
1.2. КАЧЕСТВЕННАЯ ХАРАКТЕРИСТИКА УГЛЕЙ 20
1.3. ОБЩАЯ ХАРАКТЕРИСТИКА ГИДРОГЕОЛОГИЧЕСКИХ УСЛОВИЙ 26
1.4. ГОРНО-ГЕОЛОГИЧЕСКИЕ И ГОРНОТЕХНИЧЕСКИЕ УСЛОВИЯ РАЗРАБОТКИ 28
3. Фактическое состояние горных работ 32
4. Балансовые и промышленные запасы угля в границах отработки 33
5. Режим работы, проектная мощность и срок службы РАЗРЕЗА 36
1.5. ПРОЕКТНАЯ МОЩНОСТЬ РАЗРЕЗА 36
1.6. РЕЖИМ РАБОТЫ РАЗРЕЗА 38
1.7. СРОК СЛУЖБЫ РАЗРЕЗА 38
6. Горные работы 39
1.8. СИСТЕМА РАЗРАБОТКИ 39
1.9. ВСКРЫТИЕ И ПОРЯДОК ОТРАБОТКИ 41
1.10. КАЛЕНДАРНЫЙ ПЛАН ГОРНЫХ РАБОТ 45
1.11. КОМПЛЕКСНАЯ МЕХАНИЗАЦИЯ ГОРНЫХ РАБОТ 46
1.12. БУРОВЗРЫВНЫЕ РАБОТЫ 59
7. транспорт угля и вскрыши 63
1.13. ТЕХНОЛОГИЧЕСКИЕ ПЕРЕВОЗКИ 63
1.14. АВТОМОБИЛЬНЫЕ ДОРОГИ 64
8. ОСУшение поля разреза 67
1.15. ОБЩЕЕ ПОЛОЖЕНИЕ 67
1.16. РАСЧЕТ ВОДОПРИТОКА ПО УЧАСТКУ 68
1.17. ОБОРУДОВАНИЕ ДЛЯ ВОДООТЛИВА 74
1.18. ВОДООТВЕДЕНИЕ 76
9. Организация труда и управление производством 79
1.19. УПРАВЛЕНИЕ ПРЕДПРИЯТИЕМ 79
1.20. ОРГАНИЗАЦИЯ ТРУДА 81
1.21. СОЦИАЛЬНОЕ ОБСЛУЖИВАНИЕ 83
10. ОТвальное хозяйство 90
1.22. КОНЦЕПЦИЯ ОТВАЛООБРАЗОВАНИЯ. ПАРАМЕТРЫ ОТВАЛОВ 90
1.23. ТЕХНОЛОГИЯ ОТВАЛООБРАЗОВАНИЯ 91
11. Электороснабжение и элетрооборудование 93
1.24. ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИЕМНИКОВ, ЭЛЕКТРИЧЕСКИЕ НАГРУЗКИ 95
1.25. ВОЗДУШНЫЕ И КАБЕЛЬНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ 97
1.26. ОСВЕЩЕНИЕ 97
1.27. ЗАЗЕМЛЕНИЕ И МОЛНИЕЗАЩИТА 100
12. Земельный отвод 102
13. ОБОСНОВАНИЕ ГРАНИЦ ГОРНОГО отводА 103
14. Генеральный план 105
15. Промышленная безопасность, охрана труда и промсанитария 107
1.28. Горные работы 107
1.29. БУРОВЗРЫВНЫЕ РАБОТЫ 112
1.30. ЭКСПЛУАТАЦИЯ ГОРНОГО ОБОРУДОВАНИЯ 112
1.31. ОТВАЛООБРАЗОВАНИЕ 113
1.32. ЭКСПЛУАТАЦИЯ АВТОТРАНСПОРТА И АВТОДОРОГ 114
1.33. ЭКСПЛУАТАЦИЯ ЭЛЕКТРОУСТАНОВОК 115
1.34. ПРОФИЛАКТИКА И ТУШЕНИЕ ЭНДОГЕННЫХ И ЭКЗОГЕННЫХ ПОЖАРОВ 117
1.35. СИГНАЛИЗАЦИЯ И СВЯЗЬ 117
1.36. ПРОТИВОПОЖАРНЫЕ МЕРОПРИЯТИЯ 118
1.37. ОХРАНА ТРУДА 118
16. Список использованных источников 120 введение
Проект горно-транспортной части отработки запасов участка открытых горных работ №2 ОАО «Разрез «Шестаки» (горно-транспортная часть, охрана недр и окружающей среды, рекультивация нарушенных земель, экономическая оценка проекта, охрана биоресурсов, чертежи) выполнен ООО «Сибгеопроект» (Лицензия №39-ПМ-000685 (о) от 20.11.03 г., лицензия ГФ-1-77-01-26-0-4325054533-016835-1 от 05.04.04 г. Госстрой РФ) на основании технического задания на проектирование выданного ОАО «Разрез «Шестаки» и согласованного Кузнецким управлением Ростехнадзора РФ.
ОАО «Разрез «Шестаки» имеет лицензию на право пользования недрами КЕМ №00126 ТЭ от 07.02.94г., выданную Министерством природных ресурсов РФ.
ОАО «Разрез «Шестаки» производит отработку запасов угля в границах согласно горноотводного акта №1500 от 17.05.2003, удостоверяющего уточненные границы горного отвода.
Фактический объем добычи находится на уровне 700-800 тыс.т. Ведение горных работ осуществляется на участке №2. Настоящим проектом предусматривается увеличение объема добычи угля до 1000 тыс.т/год.
В настоящее время горные работы ведутся на участке №2. Угловые точки горного отвода участка №2 имеют цифровое обозначение: 1, 1’, 4’, 3’, 2’, 2, 3, 4, 5, 6, 7, 8. (рис. 1).

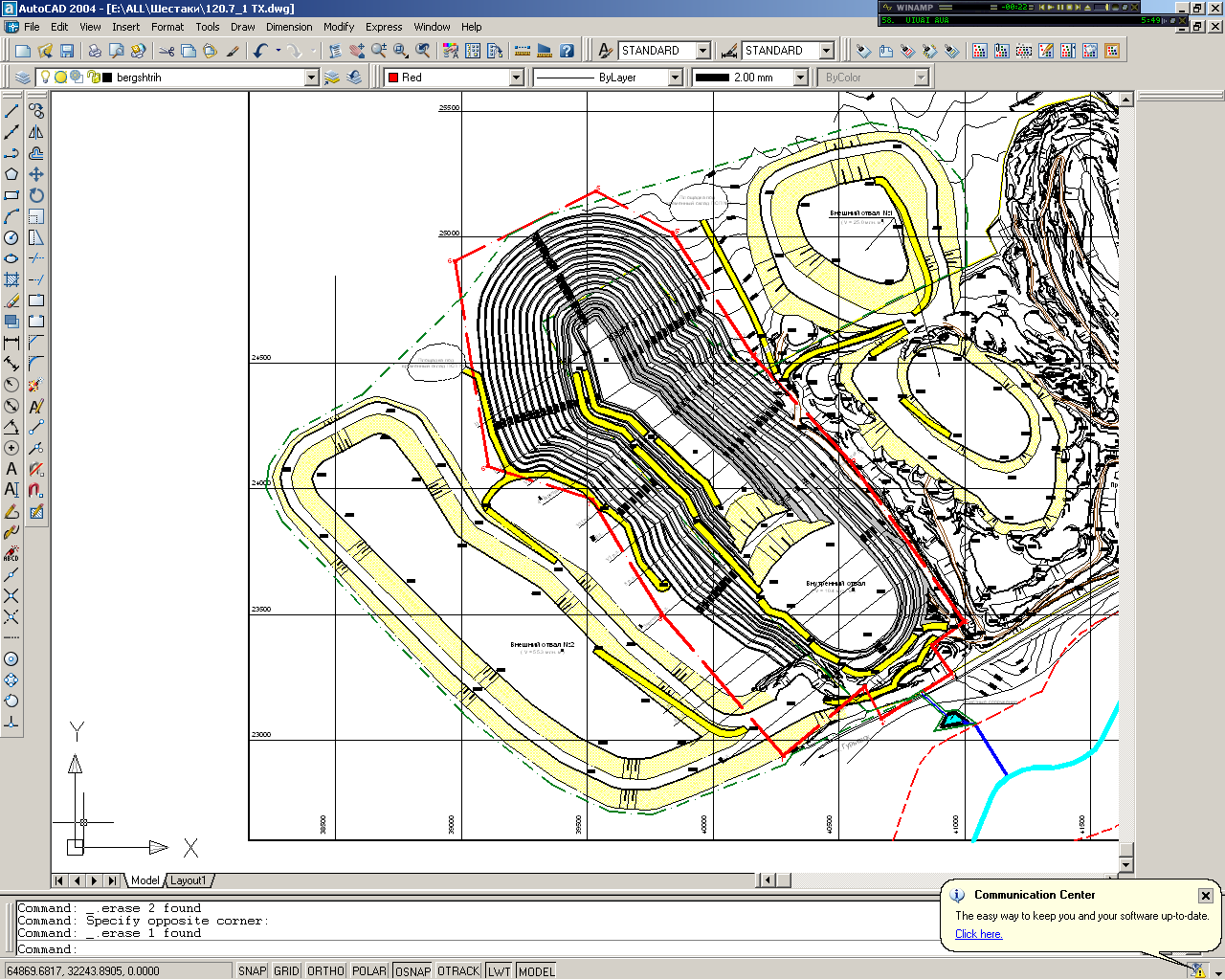

Рис. 1. План расположения участка открытых горных работ №2 ОАО «Разрез «Шестаки»
Настоящим проектом предусматривается максимальное вовлечение запасов в отработку. В связи с этим изменяется конфигурация дна и конструкции бортов разреза. Данные изменения приводят к изменению границ горного отвода.
Изменение границы горного отвода ОАО «Разрез «Шестаки» (участок №2) производится путем смещение угловых точек 2, 3, 4, 5, 6, 7 c добавление новых точек между 4 и 5 – 5’, и между 6-7 точками – 6’ (рис. 2). Нижней границей горного отвода, с целью рационального использования недр, принимается гор. ±0 м абс.
Рис. 2. Изменение положения в плане границы горного отвода
Балансовые запасы угля, вовлекаемые в отработку, составляют 14761,6 тыс. т, промышленные запасы угля – 10334,0 тыс. т., с учетом засорения – 10638,7 тыс. т., средние эксплуатационные потери – 7,6%.
В настоящее время в пользовании ОАО «Разрез Шестаки» находится 421,8 га земель. Общая площадь задействованных земель под ведение горных работ ОАО «Разрез «Шестаки» в конце отработки составит 778,6 га.
Принятые настоящим проектом технико-технологические решения позволяют обеспечить высокую эффективность производства и безопасные условия труда.
Разработка проекта проведена с учетом требований законов и нормативных документов, а так же опыта работы предприятий с аналогичными условиями:
закона РФ «О промышленной безопасности опасных производственных объектов» от 21.07.1997 г. №116 ФЗ;
закона РФ «О недрах» от 21 февраля 1992 года № 2395-1 (в ред. от 03.03.95г. № 27-ФЗ, от 10.02.99г. № 32-ФЗ от 02.01.00г. № 20-ФЗ, от 14.05.01г. № 52-ФЗ, от 08.08.01г. № 126-ФЗ, от 29.05.02г. № 57-ФЗ, от 06.06.03г. № 65-ФЗ);
закона РФ «Об основах охраны труда в Российской Федерации» от 17.07.1999 г. №181 ФЗ;
правил безопасности при разработке угольных месторождений открытым способом, 2003 г.;
единых правил безопасности при взрывных работах (ПБ 13-407-01);
правил охраны недр, зарегистрированных в Минюсте 18.06.03г. №4718;
действующих СНиПов, СанПиНов, Норм и других нормативных документов.
