21. Приборы и схемы телефонных аппаратов.

Телефонные аппараты можно классифицировать по следующим признакам:

способу питания микрофонных цепей — аппараты местной бата­реи (ТА МБ) и центральной батареи (ТА ЦБ);

типу станции, в которую включают телефонные аппараты,— ТА телефонных станций ручного обслуживания (ТА РТС) и ТА авто­матических телефонных станций (ТА АТС);

способу построения схемы разговорной части — ТА с постоянной (рис. 14.8, а) и переменной (рис. 14 8, б) схемами включения раз­говорных приборов В аппаратах с переменной схемой на время пере­дачи к линии подключается только микрофон, а на время приема — телефон, такие аппараты используются в сети служебной связи;

способу разделения вызывных и разговорных приборов на ТА с механическим или электрическим разделением цепей. В первом случае вызывные ВП и разговорные ПР приборы переключаются ры­чажным переключателем РП (рис. 14.9, а), во втором случае они разделены фильтром Ф (рис. 14.9, б);конструкции — стационарные и переносные. Стационарные аппа­раты могут быть настольные, настенные и унифицированные. По­следние используются как настольные, так и настенные.

В схему телефонного аппарата входят разговорные и коммута­ционно-вызывные приборы. В ТА АТС вмонтирован номеронабира­тель, обеспечивающий передачу информации на АТС для установле­ния соединения требуемых линий (номеронабиратель будет рас­смотрен в п. 15.3).

На железнодорожном транспорте используют телефонные аппа­раты систем МБ и ЦБ. Рассмотрим некоторые из наиболее распро­страненных типов телефонных аппаратов.

Унифицированный телефонный аппарат системы МБ ТА У-1-МБ.

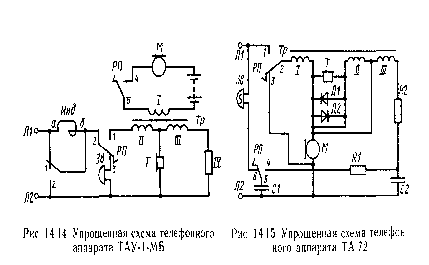

Разговорная часть аппарата смонтирована по мостовой противо-местной схеме (рис. 14.14). В нее входит трансформатор Тр с обмот­ками /—IV; обмотка IV намотана бифилярно, представляет собой сопротивление 1100 Ом и вместе с сопротивлением обмотки /// явля­ется балансным контуром. В качестве вызывных приборов исполь­зуют индуктор Инд ИМ-16 и поляризованный двухкатушечный зво­нок Зв. Перемычка, соединяющая один конец первичной обмотки трансформатора Тр с общей точкой двух секций его вторичной об мотки, указывает на то, что микротелефон этого аппарата имеет трех-жильный шнур (на схеме перемычка не показана). Вызывной переменный ток с линии Л2 проходит через звонок Зв, пружины 3-2 рычажного переключателя РП, полюс б индуктора, контакт / шунта индуктора, полюс а индуктора и в линию Л1. Звонит звонок.Абонент снимает микротелефон с рычага аппарата. Замыкаются пружины 1-2 РП и 5-4 РП. Через пружины 1-2 РП подключается линейная, а через 5-4 РП— микрофонная цепи. Создается возмож­ность прохождения исходящего и входящего разговорных токов.Закончив разговор, абонент кладет микротелефон на пружины рычажного переключателя и, вращая ручку индуктора Инд, посы­лает сигнал отбоя. При этом размыкается и замыкается контакт 2 индуктора. Переменный ток от полюса а обмотки индуктора про­ходит в линию Л1, сигнальные приборы противоположного аппа­рата (звонок) или телефонной станции и возвращается по линии Л2 к полюсу б обмотки индуктора через его контакт 2 Этим контактом звонок шунтирован индуктором и не воспринимает посылаемый сигнал. Телефонный аппарат ТА-72. Разговорные приборы ТА включены по мостовой противоместной схеме (рис. 14.15).
