3.Многоканальные системы передачи с частотным разделением каналов.

В многоканальных системах передачи с частотным разделением каналов (МСП-ЧРК) по каналу передаётся только сигнал одной боковой полосы, а несущая частота берётся от местного генератора.

Таким образом, на выходе каждого канального модулятора включается полосовой фильтр с полосой пропускания ∆ω = Ωв – Ωн = 3.1 кГц. Спектры G1(ω), G2(ω) … GN(ω) после транспонирования (переноса) на различные частотные интервалы и инвертирования (эта операция в принципе необязательна, но обычно выполняется для упрощения оборудования) складываются и образуют групповой спектр Gгр(ω).

С целью уменьшения влияния соседних каналов (уменьшения переходных помех) обусловленного не идеальностью АЧХ фильтров, между спектрами сигнальных сообщений вводятся защитные интервалы. Для каналов ТЧ они равны 0.9 кГц. Таким образом, ширина полосы канала ТЧ с учётом защитного интервала равна 4 кГц.

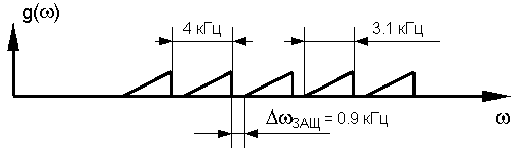

Спектр группового сигнала с защитными интервалами

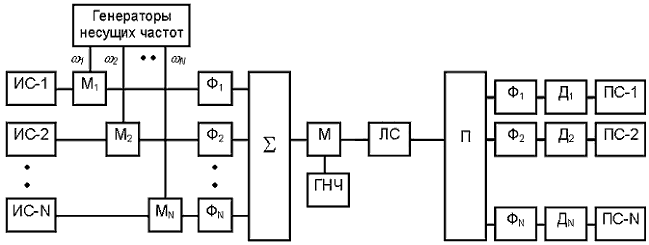

Функциональная схема многоканальной системы с частотным разделением каналов.

4.Многоканальные системы передачи с временным разделением каналов.

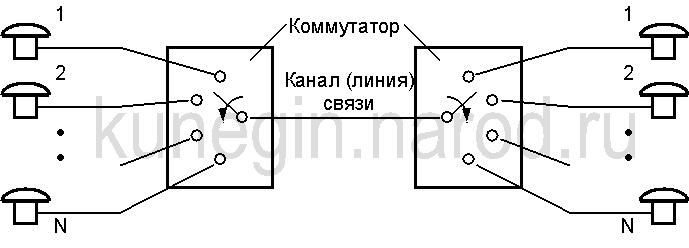

При передаче используется дискретизация во времени (импульсная модуляция). Сначала передается импульс 1-го канала, затем следующего канала и т.д. до последнего канала за номером N, после чего опять передается импульс 1-го канала и процесс повторяется периодически. На приеме устанавливается аналогичный коммутатор, который поочередно подключает групповой тракт к соответствующим приемникам. В определенный короткий промежуток времени к групповой линии связи оказывается подключена только одна пара приемник/передатчик.

Это означает, что для нормальной работы многоканальной системы с ВРК необходима синхронная и синфазная работа коммутаторов на приемной и передающей сторонах. Для этого один из каналов занимают под передачу специальных импульсов синхронизации.

5.Pdh. Особенности и недостатки.

Плезиохронная цифровая иерархия— цифровой метод передачи данных и голоса, основанный на временном разделении канала и технологии представления сигнала с помощью импульсно-кодовой модуляции (ИКМ).

Недостатки PDH

1. Добавление выравнивающих бит делает невозможным идентификацию и вывод потока 64 кбит/с или 2048 кбит/с из потока 140 Мбит/с без полного демультиплексирования потока и удаления выравнивающих бит (т. е. начало цикла составляющего потока не фиксируется в потоке высшей ступени).

2. Слабые возможности в организации заголовков (нарушение схемы маршрутизации, особенно для ПД).

3. Слабые возможности в организации служебных каналов для цепей контроля и управления потоков сети (мониторинг и управление отсутствуют).

4. Небольшая загруженность заголовками приводит к недостатку при необходимости развитой маршрутизации (ввод/вывод в промежуточных пунктах).

5. Многоступенчатое восстановление требует достаточного времени.

Преимущества

1. Использование синхронной схемы передачи с побайтным чередованием при мультиплексировании. Синхронное мультиплексирование.

2. Использование процедуры прямого мультиплексирования (ввода/вывода).

3. Использование стандартных оптических и электрических интерфейсов.

4. Позволяет объединить системы PDH американской и европейской иерархии.

5. Обеспечивает управление и самодиагностику сети.
