30.Основы передачи дискретной информации. Структурная схема системы тонального телеграфирования.

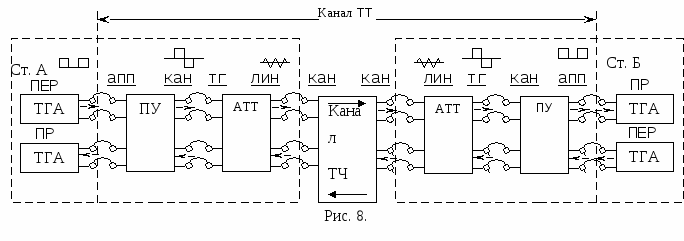

В образовании КТТ участвует оборудование КТЧ, АТТ и переходные устройства станций А и Б.
Для АТТ различают две стороны:
- линейную (ЛИН), которой АТТ подключается к КТЧ;
-телеграфную (ТГ), на которой находятся входы и выходы каналов ТТ.
На входы АТТ всегда должны подаваться двухполюсные посылки постоянного тока, (за исключением АТТ старого парка типа П-314,П-317 в которых предусмотрена работа однополярными посылками) соответственно на ТГ выходах АТТ формируются также двухполярные импульсы. Как уже отмечалось, современные войсковые ТГА работают однополярными посылками постоянного тока. Для преобразования однополярных посылок, поступающих с выхода ТГА, в двухполярные, необходимые для нормальной работы АТТ, в тракте передачи и обратного преобразования в тракте приема используют специальное устройство, которое называется переходное устройство (ПУ). На ПУ также различают две стороны:
-канальную (КАН), со стороны которой входы ПУ соединяются с АТТ;
-аппаратную (АПП), со стороны которой подключаются телеграфные аппараты.
Однополярные посылки постоянного тока с выхода ТГА поступают на АПП - вход ПУ, в котором они преобразуются в двухполярные импульсы. Эти импульсы подаются на ТГ - вход АТТ и преобразуются в тональные посылки. Частотно-манипулированный сигнал передается по КТЧ и на ст. Б с выхода КТЧ поступает на ЛИН - вход АТТ, на выходе которой формируются двухполярные посылки постоянного тока. Затем в ПУ осуществляется их преобразование в однополярные импульсы, которые и поступают в «приемник» ТГА. В обратном направлении (от ст. Б к А) преобразование сигналов аналогичное. Следует отметить, что на выходе некоторых оконечных телеграфных устройств, например, телеграфная аппаратура, формируются двухполярные посылки постоянного тока. В этом случае необходимость в переходном устройстве отпадает и сигналы от оконечного телеграфного устройства подаются (снимаются) на (с) вход (выхода) АТТ, минуя ПУ. Упрощенная схема ПУ, поясняющая принцип его действия, представлена на рис.9. в зависимости от положения якоря, управление которым осуществляет ключ К ТГА, на ТГ - вход АТТ подается «+» или «-» источника питания МБ.
Цепь постоянного тока, состоящая из ключа К телеграфного аппарата, обмотки реле Р и источника питания ЛБ, называется линейной или телеграфной.
На полевых узлах связи телеграфные аппараты размещаются в телеграфных машинах, называемых телеграфными станциями(ТГС), например, П-236, П-237, П-222МЭ. Аппаратура тонального телеграфирования совместно с переходными устройствами находятся в другой аппаратной машине - аппаратной тонального телеграфирования (АпТТ), например П-254. Аппаратные ТГС и АпТТ могут находится на достаточно большом удалении друг от друга (до 0,5 км.). Источники питания линейных цепей называемые линейной батареей (ЛБ), имеются как в ТГС, так и в АпТТ. В зависимости от режимов работы КТТ, которые будут рассмотрены далее, ЛБ может быть включена в телеграфную цепь на ТГС и АпТТ, а при значительном удалении ТГС от АпТТ и на ТГС и в АпТТ одновременно. В связи с этим говорят, что питание телеграфных цепей может осуществляться от аппарата, (значит от ЛБ находящейся в ТГС), или от аппаратуры (ЛБ включена в АпТТ), или и от аппарата и аппаратуры одновременно.
