Постанционный принцип построения сети отс.

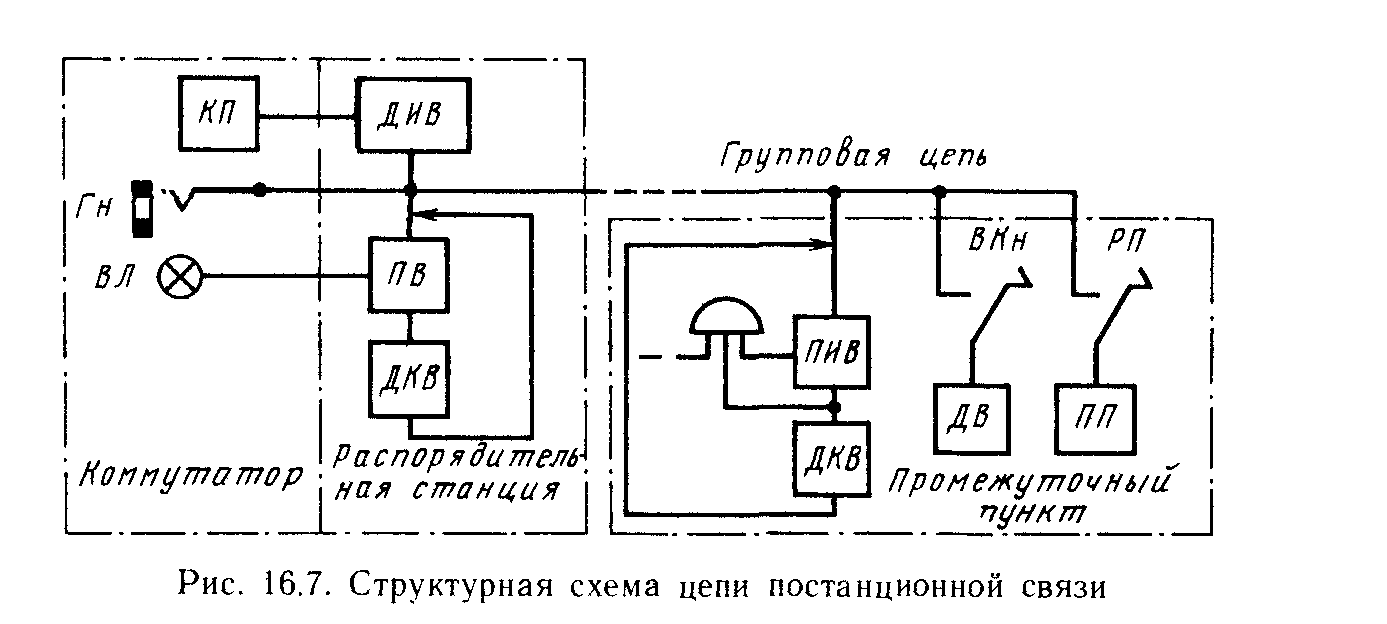

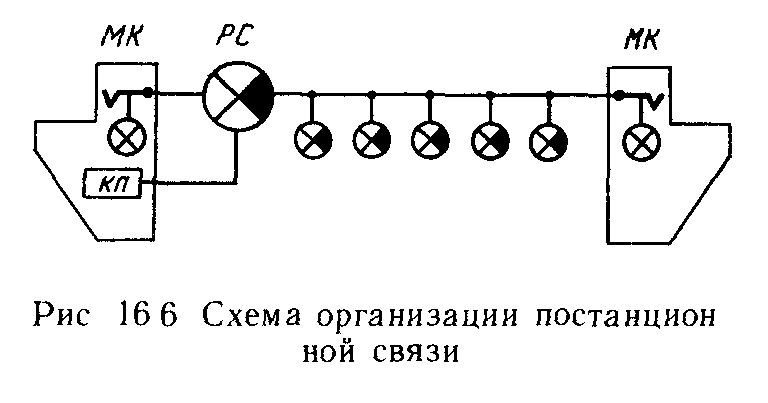

Постанционную связь организуют между участковыми станциями для служебных переговоров работников промежуточных станций, платформ, разъездов, остановочных пунктов между собой. Распорядительную станцию устанавливают в отделении дорог или на участковых станциях, где групповую цепь заводят на телефонный коммутатор МК (рис. 16 6) Включение цепи постанционной связи в коммутатор позволяет соединить промежуточные пункты цепи с абонентами участковой станции, отделения дороги и через узел связи с управлением дороги и МПС Промежуточные пункты находятся у дежурных по станциям, тяговым подстанциям, в технических и товарных конторах, в помещениях телеграфа и билетных кассах остановочных платформ. Абонентов станций соединяет телефонистка коммутатора. В цепь ПС можно включить до 15 промежуточных пунктов.
Для увеличения дальности действия связи (как и при организации диспетчерской связи) применяют дуплексные усилители, обходные каналы НЧ и ВЧ с использованием переходных устройств ПУ. В групповую цепь ПС допускается включать не более трех-четырех дуплексных усилителей
Линейно-путевую связь организуют в пределах дистанции пути по принципу постанционной связи. Она предназначена для руководства линейными работниками дистанции пути и переговоров их между сооои Распорядительные станции располагают в пунктах размещения дистанции пути и включают в коммутатор междугородной или местной связи, а промежуточные пункты — у начальника дистанции пути, дорожных мастеров, бригадиров пути и др
Цифровые коммутаторы отс и ОбТс. (Обь-128ц,Миншеом dx-500).
для построений сетей связи; для стыковки выделенных ведомственных сетей с сетями связи других ведомств; для выхода на сети общего пользования; для работы в цифровых сетях с интеграцией служб (ISDN);
в подсистемах операторов ручного обслуживания; в диспетчерских центрах; в информационных центрах и центрах обслуживания пассажиров;
для создания системы микросотовой связи стандарта DECT; для сопряжения с транкинговыми и спутниковыми системами связи; для мультиплексирования и передачи до 4-х (до 8-ми) цифровых потоков Е1 по одному (по двум) оптическим каналам и коммутации отдельных ЦК и обеспечения передачи данных
Отличительные особенности архитектуры:
Распределенный способ управления. Каждые 128 портов или четыре ИКМ-тракта обслуживаются независимыми процессорами с собственным программным обеспечением; Распределенная коммутация. Каждый управляющий модуль имеет собственное неблокируемое цифровое коммутационное поле. Коммутация разговорных трактов в пределах кластера производится без использования централизованных ресурсов станции; Наличие дублированного общего неблокируемого поля коммутации 1024 на 1024 порта; Возможность пространственного разнесения модулей станции на значительные расстояния по цифровым трактам или ВОЛС; Возможность использования "МиниКом DX-500" в качестве оконечной, транзитной или транзитно-оконечной станции.
Основные принципы работы группового канала Обь – 128ц:
гарантия приема абонентом сообщений от диспетчера; минимизация прохождения шумов, помех и эха в групповой канал; совместимость со всеми видами аналогового оборудования (включая ПУ4Д и УС2/4); широкое использование цифровых аппаратов; возможность применения обычных аналоговых телефонных аппаратов; возможность полнодуплексной работы для цифровых аппаратов и пультов (в некоторых случаях и аналоговых аппаратов); коммутация линий перегонной связи (ПГС) непосредственно в групповой канал; возможность применение усилителей приема и передачи;
широкое применение устройств управления голосом(УУГ);
Система оперативно-диспетчерской и селекторной связи Обь-128Ц
Иерархическое построение системы предусматривает наличие трехуровневой структуры коммуникаций, и предполагает включение в ее состав части уже существующих и вновь строящихся систем передачи информации. В качестве каналов магистральной коммутации предлагается использовать строящуюся сеть SDH. В опорных центрах устанавливаются коммутаторы SDH SMS-150C соединенные между собой магистральными волоконно-оптическими линиями связи с пропускной способностью 155 Мбит/с. Эти коммутаторы предоставляют доступ в высокоскоростную сеть по потокам 2,048 Мбит/с следующим уровням системы. Главной задачей этого уровня является обеспечение создания группового канала и подключение к нему ряда абонентов различных типов. При этом обеспечивается совместимость интерфейсов с уже существующим аналоговым оборудованием. Используемые контроллеры ССПС-128 имеют максимальную емкость 256 портов, и интерфейсы Е1, ТЧ, ИС-2, ДСУ, ПГС. Является уровнем коммутационного оборудования.
