26.Организация отс по каналам низкой и тональной частоты.
Организация групповой телефонной связи по каналам НЧ имеет существенные недостатки: необходимость применения для каждого вида связи отдельной двухпроводной линии передачи, значительный уровень шумов в каналах НЧ, ограниченную дальность связи. Для организации групповой технологической связи с применением каналов ТЧ используют либо обычные системы передачи, но с переприемом на каждом пункте каналов ТЧ и подключением к ним в низкочастотном тракте переговорных устройств, либо специальные системы передачи типов К-24Т и К-ЗТ, позволяющие образовывать групповые каналы ТЧ.

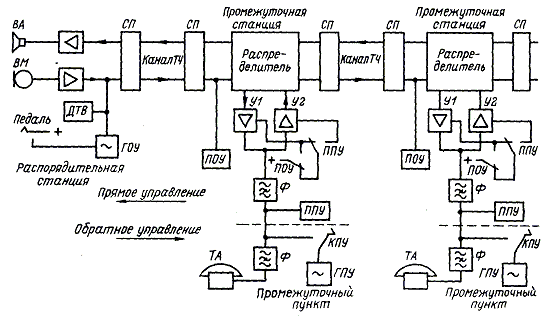

Схема организации групповой цепи с переприемом каналов ТЧ дана на рис.
Каналы ТЧ в их низкочастотных окончаниях включаются в распределители направлений, которые осуществляют их параллельное соединение и распределение поступающих сигналов по направлениям. В эти же распределители включаются усилители У1 и У2, выполняющие также функции ключей, управляемых через контакты приемника обратного управления (ПОУ) и ППУ. Разговорный тракт строится по переменной схеме с передачей сигналов прямого и обратного управления для переключения направления передачи. В исходном состоянии на всех промежуточных станциях открыты У1, и разговорные сигналы, поступающие от распорядительной станции, проходят через распределители и У1 в телефонные аппараты (ТА) промежуточных пунктов.
При передаче от промежуточных пунктов необходимо выключить У1 и включить У2, что достигается посылкой сигнала прямого управления нажатием кнопки прямого управления (КПУ) и подключением к линии генератора прямого управления (ГПУ) с частотой, например, 2500 Гц. Ток от ГПУ поступает в приемник прямого управления, который выключает У1 и включает У2. При необходимости перебоя со стороны распорядительной станции посылается сигнал обратного управления от генератора обратного управления (например, той же частоты 2500 Гц). Ток обратного управления проходит на промежуточных станциях в приемники обратного управления, которые нарушают цепь работы У2 и включают У1. Режекторные фильтры (Ф) препятствуют прохождению сигнала прямого и обратного управления в телефонные аппараты.
По рассмотренной схеме строятся системы связи совещаний и дорожной распорядительной связи, в которых оконечное оборудование устанавливается на крупных станциях через 40-60 км и имеется возможность использования каналов ТЧ обычных систем передачи.
Групповой (диспетчерский) принцип построения сети отс.

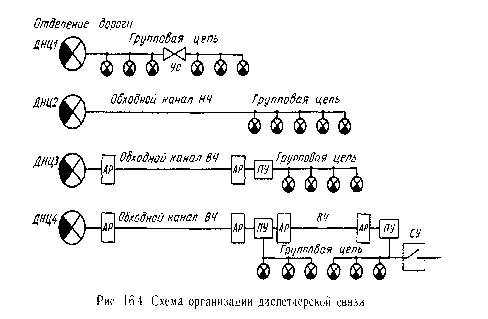

По диспетчерскому принципу организуют цепи ПДС, ЭДС, ВДС, БДС, ИС и СЭМ. Для их организации используют двухпроводные физические кабельные пупинизированные и непупинизированные цепи. Всю сеть отделений железных дорог (рис. 16.4) делят на диспетчерские участки (круги), работами на которых руководит диспетчер. Для увеличения дальности связи в групповые цепи включают промежуточные дуплексные усилители или применяют обходные цепи по каналам низкой (НЧ) или высокой (ВЧ) частоты (с использованием аппаратуры разделения АР).

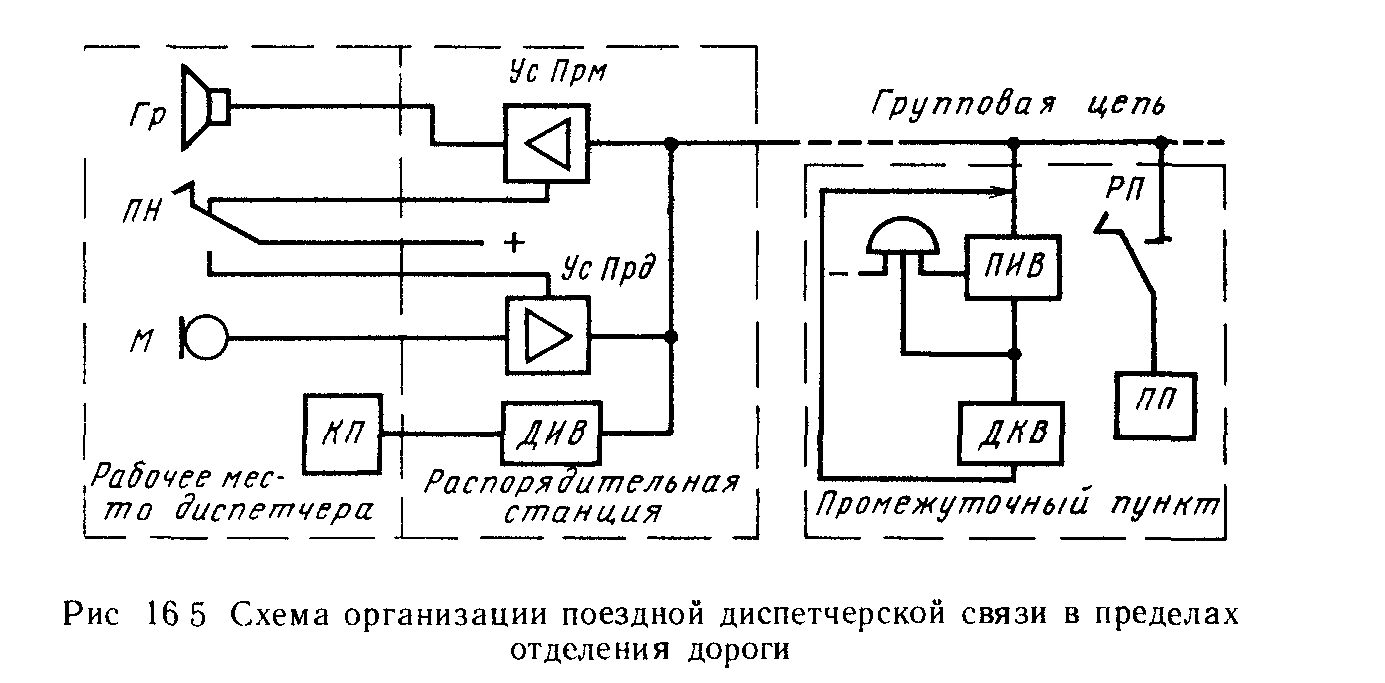

Для организации диспетчерской связи с тональным вызовом выпускают распорядительные станции на одно, два и четыре направления РСДТ-1-М, РСДТ-2-61 или РСДТ-4-61. На промежуточных пунктах устанавливают аппаратуру ППТ-66Д или комплект аппаратуры станционной связи КАСС. Рабочее место диспетчера (рис. 16.5) и распорядительная станция состоят из переговорных устройств и устройств посылки сигналов избирательного вызова. К переговорным приборам относятся микрофон М, усилитель передачи Ус Прд, усилитель приема Ус Прм и громкоговоритель Гр. В групповую цепь постоянно (при свободной линии) включен усилитель приема, благодаря чему диспетчер имеет возможность слышать вызывные сигналы (речь), приходящие с линий от исполнителей. К устройствам посылки сигналов избирательного вызова относятся кнопочный пульт КП и датчик избирательного вызова ДИВ. В аппаратуру промежуточных пунктов входит приемник избирательного вызова ПИВ, в качестве которого может быть использован приемник тонального избирательного вызова ПТИВ, датчик сигналов контроля вызова ДКВ и переговорные приборы ПП (аппарат ТДС-52).
