1.Концепция построение сетей связи мпс рф.

Первичная сеть связи как основа системы электросвязи МПС определяет ее главные качественные характеристики: надежность, пропускную способность, управляемость и технико-экономические показатели. По этим характеристикам цифровые первичные сети существенно превосходят аналоговые благодаря высокому уровню унификации, интеграции цифровых технических средств, удовлетворяющих концепции открытых систем.

На основе прогнозов развития вторичных сетей электросвязи МПС и опыта создания цифровых сетей за рубежом можно сформулировать ряд принципов построения перспективной первичной сети:

– должна быть цифровой на всех уровнях;

– линии передачи необходимо организовывать только на основе стандартных цифровых каналов и трактов;

– должна иметь такие структурные и функциональные характеристики, чтобы имелась возможность ее использования для любых вторичных сетей общего пользования, ведомственных, частных и т. п.;

– топология перспективной первичной сети должна экономично реализовывать структуры всех вторичных сетей электросвязи и быть оптимальной с точки зрения их постепенной интеграции;

– должна обеспечивать возможность существенного расширения пропускной способности для внедрения новых технологий и предоставления пользователям вторичных сетей новых услуг, требующих широкополосных каналов;

– должна содержать систему управления для поддержки заданных показателей надежности и качества функциони­рования

2.Принципы икм. Основной цифровой канал.

Импульсно-кодовая модуляция используется для преобразования аналоговых сигналов в цифровые.

Формирование цифрового сигнала из аналогового предусматривает последовательное выполнение трех основных операций:

• дискретизация аналогового сигнала по времени, в результате чего формируется импульсный сигнал, промодулированный по амплитуде, т.е. АИМ-сигнал;

• квантование АИМ-сигнала по уровню;

• кодирование отсчетов АИМ-сигнала.

Характеристиками квантующего устройства являются следующие:

• число уровней квантования N_КВ;

• шаг квантования δ - разность между двумя соседними разрешенными уровнями;

• напряжение ограничения U_ОГР - максимальное значение амплитуды отсчета, подвергаемого квантованию.

Если δ =const, то квантование называют равномерным.

При равномерном квантовании величина ошибки квантования не превышает половины шага квантования.

При квантовании возникает так называемый шум квантования, мощность которого определяется выражением PШ.КВ=δ 2/12. Защищенность от шумов квантования определяется как

АЗ.КВ=10lg(PС/PШ.КВ).

Если входное напряжение выше порогового, на выходе квантователя формируются отсчеты с амплитудой UОГР - такой режим работы квантователя называется перегрузкой. При этом возникают шумы ограничения, мощность которых значительно превышает мощность шумов квантования. Необходимо применять специальные меры, предотвращающие перегрузку квантователя. Для обеспечения АЗ.КВ не менее 30 дБ во всем динамическом диапазоне речевого сигнала требуется 212=4096 уровней квантования.)

Недостатком равномерного квантования является меньшая защищенность от шумов квантования малых уровней сигнала.

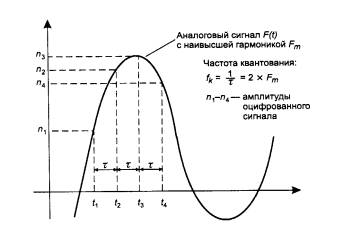

ИКМ сводится к измерению амплитуды аналогового сигнала в моменты времени, отстоящие друг от друга на dt, и к кодированию этих амплитуд цифровым кодом. Величина dt определяется по теореме Котельникова: для неискаженной передачи нужно иметь не менее двух отсчетов на период колебаний, соответствующий высшей составляющей в частотном спектре сигнала. В цифровых каналах ISDN за основу принята передача голоса с частотным диапазоном до 4 кГц, а кодирование производится восемью (или семью) битами. Отсюда получаем, что частота отсчетов (передачи байтов) равна 8 кГц, т.е. биты передаются с частотой 64 кГц (или 56 кГц при семибитовой кодировке).

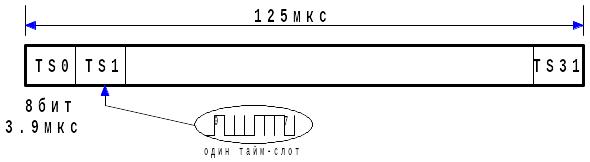

Основной цифровой канал – это Е1.
