5.1 Выбор выключателей
На
выводах от трансформаторов выберем
электромагнитные выключатели типа
ВВЭ-10-31,5/2500 У3 (В – выключатель; Э –
электромагнитный; 10 – номинальное
напряжение, кВ; 31,5 – номинальный ток
отключения, кА; 2500 – номинальный ток,
А;).
Проверим данные выключатели по следующим условиям:
а) по номинальному напряжению:
б) по номинальному току:
,
где
.
Ток
трансформатора на стороне низкого
напряжения равен
,
тогда
.
.
в) по динамической стойкости к току КЗ:
г) по термической стойкости к току КЗ:
.
Так как параметры выключателей ВВЭ-10-31,5/2500 У3 подходят по всем параметрам, то примем данные выключатели к исполнению.
Для
отходящей кабельной линии
выберем выключатели типа ВВЭ – 10 –
31,5/2500 У3 (В – выключатель; Э –
электромагнитный; 10 – номинальное
напряжение, кВ; 31,5 – номинальный ток
отключения, кА; 2500 – номинальный ток,
А;).
Проверим данные выключатели по следующим условиям:
а) по номинальному напряжению:
б)
по номинальному току:
,
для двигателя
.
.
в) по динамической стойкости к току КЗ:
г) по термической стойкости к току КЗ:
.
.
Так как параметры выключателей ВВЭ – 10 – 31,5/2500 подходят по всем параметрам, то примем данные выключатели к исполнению. Эти же выключатели установим на отходящих линиях.
5.2 Выбор трансформаторов собственных нужд
Ориентировочная мощность трансформаторов СН:
Для данной мощности выберем трансформаторы типа ТСЗ-100/10.
5.3 Выбор шин
В ЗРУ 10 кВ выбираются алюминиевые шины прямоугольного сечения.
Шины выбираются по поминальному допустимому току на стороне 10 кВ:
Выбираем
плоские алюминиевые шины прямоугольного
сечения размером 1006
при допустимом токе [1, табл. 7.6]
.
Параметры выбранных шин:
,
,
.
Примем во внимание, что шины расположены
горизонтально (рисунок 5.1).
Рисунок 5.1 – Расположение шин
Проверка выбора шин:
а) Выбранные шины проверяем на термическую стойкость при к.з. по минимальному допустимому сечению:
,
– для алюминиевых шин
У
выбранной шины сечение
.
б) по допустимому продолжительному току:
.
в) по динамической стойкости к току КЗ:
В
прямоугольных шинах динамическое
напряжение, возникающее в материале
шины равно
,
где
– напряжение от взаимодействия фаз,
МПа.

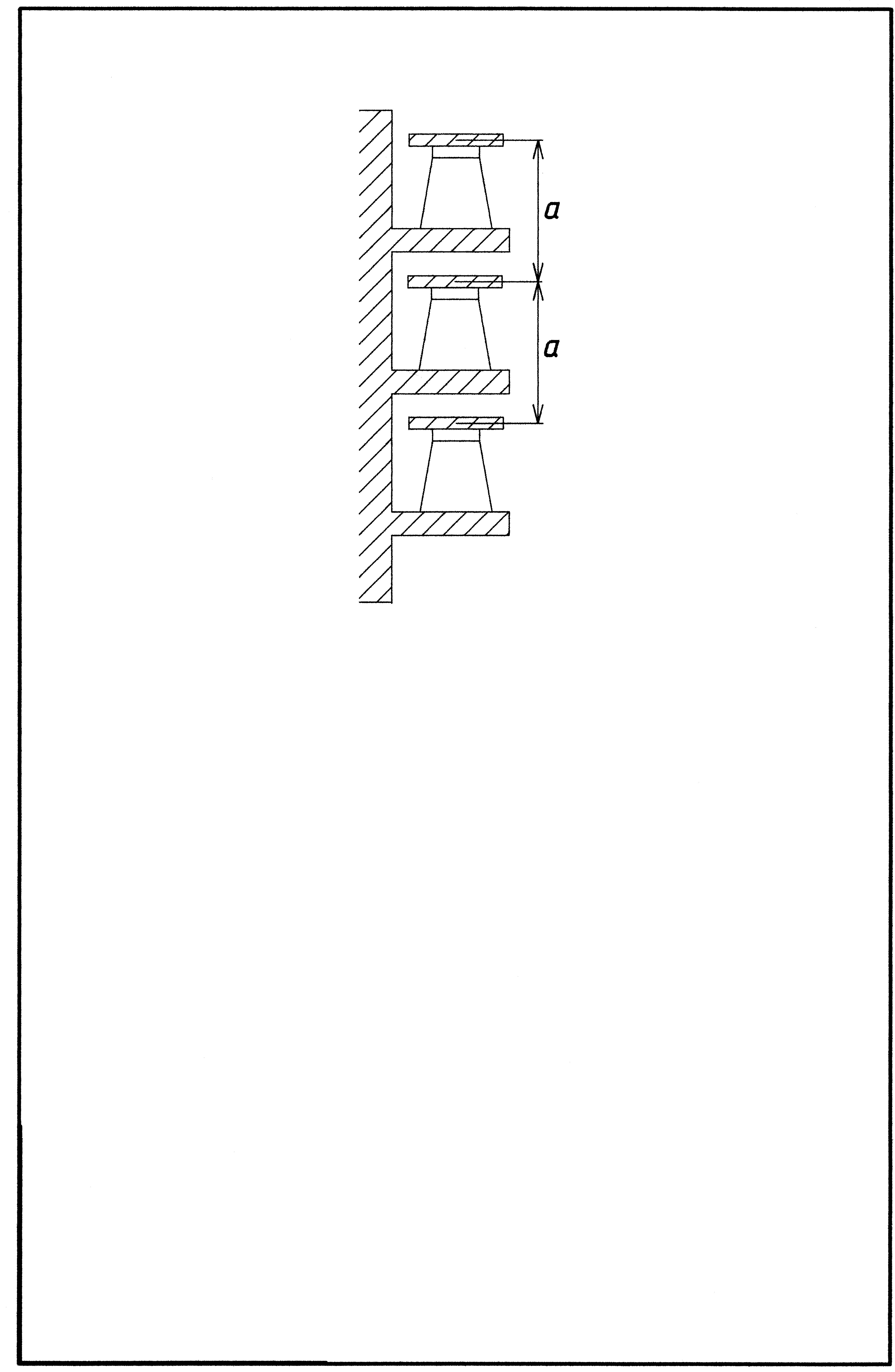

Рисунок 5.2 – Расположение шин в вертикальной плоскости
Определим динамическое напряжение в материале шины от взаимодействия фаз . Шины расположим в вертикальной плоскости, рисунок 5.2. Максимальную силу, приходящуюся на единицу длины средней фазы В (эта фаза находится в самых неблагоприятных условиях по отношению к фазам А и С) при трёхфазном КЗ определим по формуле:
,
где
a – расстояние между смежными фазами,
м.
Примем a=1 м, тогда:
.
Равномерно
распределённая сила создаёт изгибающий
момент
,
где lф
– пролёт между опорными изоляторами,
м.
Примем lф=2 м, тогда:
.
Динамическое напряжение от взаимодействия фаз равно:
,
где Wф – момент сопротивления шины, равный
.
Тогда
получим:
.
Допустимое
динамическое напряжение для алюминиевого
сплава АД31Т
.
Так как алюминиевые шины прямоугольного сечения 100×6 удовлетворяют требуемым условиям, то примем данные шины к исполнению.
