7 Расчёт молниезащиты

Проектируемая ГПП относится к зоне защиты А.

Установим по одному молниеотводу на вводных порталах на расстоянии L₂=20м друг от друга и два молниеотвода возле здания ЗРУ на таком же расстоянии. Расстояние между молниеотводом, установленным на портале и молниеотводом, установленным возле ЗРУ, равно: L₁=45 м. Наибольшая высота защищаемого объекта (портала) h_x=13 м.

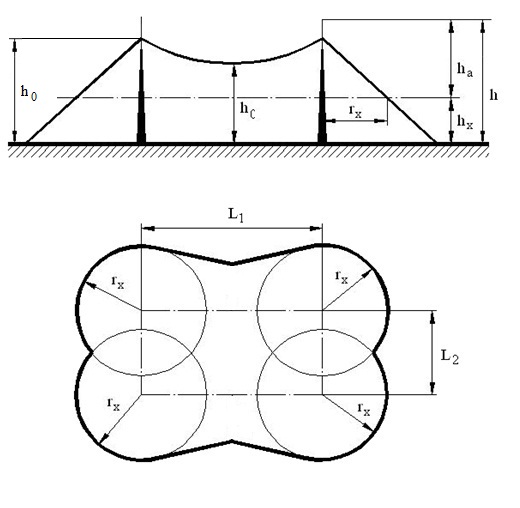

Рассчитаем зону защиты стержневых молниеотводов.

Оптимальная высота защиты:

h_опт=D/8=48/8=6

Высота молниеотвода:

h=h_опт+h_x=6+13=19 м

Верхняя граница зоны защиты представляет собой дугу окружности, соединяющую вершины молниеотводов и точку, расположенную на перпендикуляре, восстановленном из середины расстояния между молниеотводами на высоте h₀:

h₀=0,85h=0,85*19=16,15 м

Определим активную высоту молниеотвода:

h_a=h-h_x=19-13=6 м

Граница зоны защиты на уровне земли:

r₀=(1,1-0,002h)*h=(1,1-0,002*19)*19=20,18 м

Граница зоны защиты на высоте h_x=13 м:

r_x=(1,1-0,002h)*(h-h_x/0,85)=(1,1-0,002*19)*(19-13/0,85)=3,93 м

При l>h:

h_min=h₀-(0,17+3*10^-4*h)*(l-h)=16,15-(0,17+3*10^-4*19)(45-19)=11,58 м

т.к. d_x<0 то молниеотводы не имеют единой зоны защиты. Необходимо увеличить высоту молниеотвода.

Примем высоту молниеотвода равной h=20 м

h₀=0,85h=0,85*20=17 м

Определим активную высоту молниеотвода:

h_a=h-h_x=20-13=7 м

Граница зоны защиты на уровне земли:

r₀=(1,1-0,002h)*h=(1,1-0,002*20)*20=21,2 м

Граница зоны защиты на высоте h_x=13 м:

r_x=(1,1-0,002h)(h-h_x/0,85)=(1,1-0,002*20)(20-13/0,85)=4,98 м

При l>h:

h_min=h₀-(0,17+3*10^-4*h)(l-h)=17-(0,17+3*10^-4*20)(45-20)=13,2 м

т.к. d_x>0 то молниеотводы связаны между собой.

Рассчитаем зону защиты на высоте 7 м.

r_x=(1,1-0,002h)(h-h_x/0,85)=(1,1-0,002*20)(20-7/0,85)=12,46 м

При l>h:

h_min=h₀-(0,17+3*10^-4*h)(l-h)=17-(0,17+3*10^-4*20)(45-20)=12,6 м

Т.к. d_x>0 то молниеотводы связаны между собой. Все оборудование попадает в зону защиты. На этом расчет молниезащиты окончен.
