29)Отпели ошуликтер

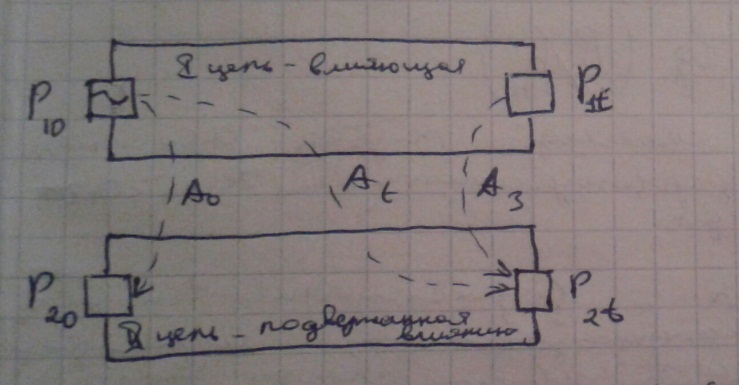

Тизбектерарасында отпели ошуликтертусиниги

Отпели ошуликтинжакынсерпимдишамасы

А₀=10lg| (дБ)

Отпели ошуликтиналысшегиндешамасы

А_i=10lg| (дБ)

Каоксиальдытизбекарасындагыжакыншениндеги отпели ошуликжииликтиносуименартады.

30.Жанама әсер дегеніміз не?Оның түрлері. Жанама әсердің факторлары:тізбектің соңындағы жүктеме тізбек толқындық кедергісімен ерекшеленеді,ұзындығы бойынша тізбектер бірынғай емес,толқындық кедергі әр түрлі нүктеде номиналды мағынадан ерекше.Аталған қосымша факторлар жолдардың жанама әсерге ұшырауына әкеледі.Жанама әсер аса манызды болуы мүмкін , ал кейде шешуші роль атқарады.Жанама әсерлердің тәжірибеде кездесетіндері: -Тізбек соңындағы келісілмеген жүктемелік кедергі; -келісілген біркелкіліксіз толқындық кедергілердің тізбектерінің ұзындығы.Түрлері:1)тұрақты әсер-қарастырылған тізбек топтарының идеалды симметриялы конструкциясында орын алады;2)тұрақты емес әсер-идеалды симметриялық және бірынғай емес тізбектерден конструкцияның ауытқуы.

31.Әсерлер параметрлерін түсіндірініз. ;

Біріншілік параметрлері: r₁₂ – магниттік байланыс құраушысы – ұйытқушы токтар мен ескерілген; m – өзара индуктивтілік немесе индуктивтілік байланыс; g₁₂-электірлік байланыстың белсенді құраушысы – диэлектриктегі энергияның жоғалу ассиметриясы мен ескерілген; к – сыйымдылықты байланыс. Екіншілік параметрлер: А-бір тізбектен екінші тізбекке өту кезіндегі әсер етуші токтар өшулігін сипаттайтын өтпелі өшулік шамасы.

32.Кабельді байланыс жолдары мен әуе байланыс жолдарындағы әсерлердің ерекшеліктері қандай? 1)КБЖ: Тізбектерді топтар бойынша және шоғыр бойынша есуді, өнеркәсіптік өндіріс орындары кабельді даярлау кезінде іске асырады. Тізбектерді экрандау процессі де зауытта орындалады, ол кезде зауытта бөлек кабельді топтарға немесе ортақ кабельді есілімдерге жұқа металл қабықшасын – экрандарды үстіне жабады. Тізбектерді симметриялауды ереже бойынша, кабельді жолдарды салу не жөндеу кезінде орындайды. 2)ӘБЖ – айқастыру іске асырылады, ол жолдарды салу процессі кезінде жүргізіледі. Тізбектерді айқастыру – белгілі бір ара қашықтықта сымдардың орындарын кезектесе отырып ауыстыру, бұл өзара және ішкі әсерлерді азайтады. Физикалық айқастыру – д.з, сымдарды шын мәнінде айқастыру, ол байланыс жолдарында іске асырылатын процесс. Электрлік байланыс – д.з тізбектей ток фазасын өзгерту арқылы іске асырылатын табиғи айқастыру процессі. Абсорбция – д.з, көрші тізбектің энергияны сіңіріп алу құбылысы.

33.Кабельдерді өзара әсерлерден қорғау этаптарын түсіндірініз. Қабылданған қорғаныс шаралары бірнеше этапта жүргізіледі: -заводтағы жағдайларда орындау кезені(коаксиалды,талшықты оптикалық кабельдер); -салу кезенінде(әуе байланыс жолдары); -екі кезенде де(симметриялық кабель).

34.Әуе байланыс жолдарын айқастыру қалай іске асырылады? Тізбектерді айқастыру – белгілі бір ара қашықтықта сымдардың орындарын кезектесе отырып ауыстыру, бұл өзара және ішкі әсерлерді азайтады. Физикалық айқастыру – д.з, сымдарды шын мәнінде айқастыру, ол байланыс жолдарында іске асырылатын процесс. Электрлік байланыс – д.з тізбектей ток фазасын өзгерту арқылы іске асырылатын табиғи айқастыру процессі. Абсорбция – д.з, көрші тізбектің энергияны сіңіріп алу құбылысы.Айқастыру сұлбаларын таңдау кезінде келесі ережелерді ескеру керек: 1.Айқастыру қадамы λ / 8 кем болмауы керек;2. Айқастыру қадамы λ / 8 қаншалықты аз болса,айқастыру кезінде бөгеуілдер соншалықты азаяды;3.Айқастыру есептерін жүргізу кезінде λ/4 сәйкес келетін және соған жақын жиіліктер үшін абсорбцияның жоқ екендігін тексеру керек.

35.Симметриялау дегеніміз не?оны қандай әдістермен іске асырады? Симметриялау дегеніміз кабельдегі тізбектер арасындағы өзара әсерлерді және сыртқы әр түрлі ошақтардан пайда болатын бөгеуілдерді азайту мақсатымен,симметриялық байланыс кабелін жөндеу кезінде жүргізілетін іс-шаралар жиынтығы. Төменгі жиілікті кабельді аз ғана учаскелер бойынша симметриялау-симметриялы қадамы д.а. Сыртқы қорек көзінін әсерінен пайда болатын әсерлер өткізгіштің кабель қабықшасына ассимметриялы болу есебінен-асимметриялық д.а.НЧ және ВЧ кабельдерін симметриялау әдістері: НЧ байланысты біркабельді жүйе арқылы ұйымдастырады,сол себептен желінің жақын шетінде де талап етілген қорғанушылық қамтамасыз етілуі керек.Сыйымдылықты өшулер нәтижесі бойынша КБЖ НЧ симметриялау сұлбасы тандалады.ВЧ байланысы екі кабельді жүйе арқылы ұйымдастырылады,сол себептен желінің алыс шетінде бөгеуілдерден қорғану аса қажет б.т.Ауыспалы өшулікті өлшеу нәтижелері бойынша КБЖ НЧ симметриялау сұлбасы тандалады.
