1.4 Определение положения горизонталей на участках улиц вне пределах размостки

Для определения положения проектных горизонталей в пределах улиц и дорог необходимо знать проектные отметки точек пересечения осей и перегибов продольного профиля, продольный уклон по оси улицы, расстояния между точками пересечения осей и перегибов профиля, а также проекты поперечных профилей (ширину и поперечный уклон элементов улицы – проезжей части, тротуара, газона и др.), которые берем из п. 1.2. На основе этих данных вычисляют по формулам (3) расстояния, определяющие положение горизонталей на плане улицы (рисунок 11):

(3)

где Н₁ и Н₂ - проектные отметки точек А и С (рисунок 11) изменения продольного уклона улицы, либо центров перекрестков;

, , – поперечный уклон соответственно проезжей части улицы, газона и тротуара;

В, b_газ , b_трот – ширина соответственно проезжей части, газона и тротуара;

h_сеч – высота сечения проектного рельефа;

, – высота бортового камня, отделяющего соответственно проезжую часть от газона и тротуар от газона, равна 0,15м и 0,10м;

Н₃ и Н₅ – отметки проектной горизонтали на участке между точками с высотами Н₁ и Н₂, ближайшей соответственно к точке с высотой Н₁ и к точке с высотой Н₂;

n – число заложений между первой и последней горизонталями с отметками Н₃ и Н₅.

Для контроля вычисляют горизонтальное расстояние l между точками изменения продольного уклона улицы:

Проектные горизонтали первоначально наносят на план улиц без учета наличия въездов с улиц внутрь кварталов. В последующем корректируют положение горизонталей в пределах въездов на территорию квартала, т.к. у границ въезда тротуар и газон прерываются и отделяются от него бордюрным камнем и при этом поверхность покрытия въезда располагается ниже поверхности газона и тротуара.

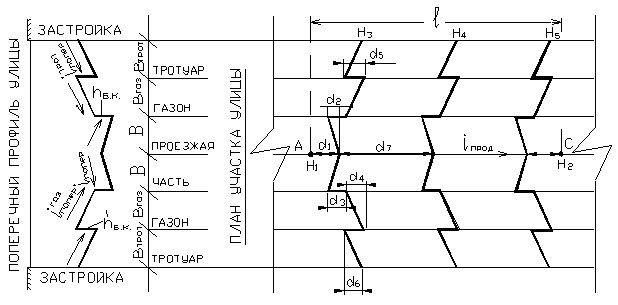

Рисунок 11 - Изображение проектного рельефа улицы в горизонталях

Рассмотрим вычисление горизонталей, проходящих от 1-го перекрестка до 4-го перекрестка, которые вычисляем по формулам 3, расстояние аналогичны рисунку 11.

Вычисление горизонтали 343,00:

Вычислив, как будет проходить горизонталь 343,00, вычисляем через какое расстояние будут проходить последующие горизонтали:

Через 25м будет проходить горизонталь 343,25 (рисунок 12).

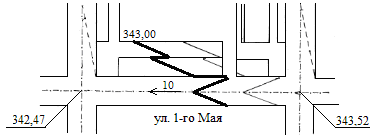

Рисунок 12 - Изображение проектного рельефа улицы от 1-го до 4-го перекрестка в горизонталях

Вычисление горизонталей, проходящих от размостки 1-го перекрестка до размостки 2-го перекрестка, которые вычисляем по формулам 3, расстояние аналогичны рисунку 11.

Вычисление горизонтали 341,75:

Вычислив, как будет проходить горизонталь 341,75, вычисляем через какое расстояние будут проходить последующие горизонтали:

Через 19,23м будут проходить горизонтали с отметками 341,50м, 341,25м, 341,00м, 340,75м и 340,50м. Откладывав расстояние 19,23м от предыдущей горизонтали до следующей получим все горизонтали от размостки до размостки (рисунок 13).

Рисунок 13 - Изображение проектного рельефа улицы от размостки 1-го перекрестка до размостки 2-го перекрестка в горизонталях

Вычисление горизонталей, проходящих от 2-го перекрестка до 3-го перекрестка, которые вычисляем по формулам 3, расстояние аналогичны рисунку 11.

Вычисление горизонтали 340,25:

Вычислив, как будет проходить горизонталь 340,25, вычисляем через какое расстояние будут проходить последующие горизонтали:

Через 25,00м будет проходить горизонталь с отметкой 340,50м. Откладывав расстояние 25,00м от предыдущей горизонтали до следующей получим все горизонтали от перекрестка до перекрестка ( рисунок 14).

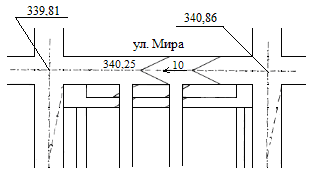

Рисунок 14- Изображение проектного рельефа улицы от 2-го перекрестка до 3-го перекрестка в горизонталях

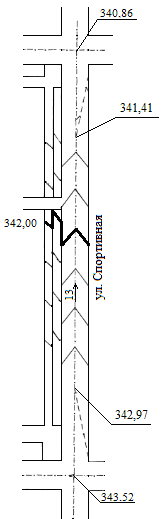

Вычисление горизонталей, проходящих от размостки 3-го перекрестка до размостки 4-го перекрестка, которые вычисляем по формулам 3, расстояние аналогичны рисунку 11.

Вычисление горизонтали 341,50:

Вычислив, как будет проходить горизонталь 341,50, вычисляем через какое расстояние будут проходить последующие горизонтали:

Через 19,23м будут проходить горизонтали с отметками 341,75м, 342,00м, 342,25м, 342,50м и 342,75м. Откладывав расстояние 19,23м от предыдущей горизонтали до следующей получим все горизонтали от размостки до размостки ( рисунок 15)

Рисунок 13 - Изображение проектного рельефа улицы от размостки 1-го перекрестка до размостки 2-го перекрестка в горизонталях
