1.3. Определения положения проектных горизонталей на перекрестке
Вычисленные отметки точек и уклоны позволяют определить положение проектных горизонталей на перекрестках и прилегающей к ним участках улиц.
При построении горизонталей на перекрестках необходимо по отметкам характерных точек (т.т. 1….15 на рис.) определить, какие горизонтали (с какими отметками) будут располагаться в пределах размостки и участка неразмащиваемой улицы с измененными поперечными уклонами элементов улицы.
В рассмотренном выше примере 1-го
перекрестка (1.2.Вычисление отметок
характерных точек и уклонов на
перекрестках) по ул. Федеративная от
центра перекрестка (т.1) до т.10 при высоте
сечения h=0,25 м будут
размещаться горизонтали с отметками
342,25м и 342,00м. ПоП2,25м и
342,00м. горизонтали с отметками

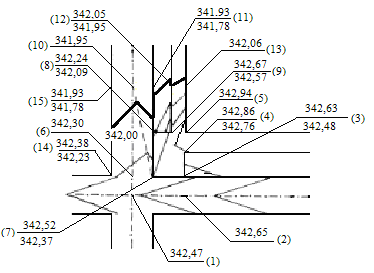

Определения положения проектных горизонталей в пределах 1-го перекрестка (рисунок 7; отметки характерных точек перекрестка, параметры элементов поперечных профилей и продольные уклоны пересекающихся улиц взяты из раздела 1.2).
Для горизонтали с отметкой 342,25м расстояния между характерными точками перекрестка и характерными точками горизонтали равны:
- расстояние от т.7 до горизонтали по гребню 7-10:
где
342,37м – отметка лотка в т.7, а 0,013 - уклон
линии 7-10;
- расстояние от т.7 до горизонтали по лотку проезжей части:
где 0,017 – уклон лотка 7-11;
- расстояние от т.7 до горизонтали по верху бордюрного камня:
где 342,52м – отметка верха бордюрного
камня в т.7;
- расстояние от т.8 до горизонтали по верху бордюрного камня:
где 342,24м – отметка верха бордюрного
камня в т.8, 0,069 – уклон линии 8-9;
- расстояние от т.8 до горизонтали по лотку бордюрного камня;
где 342,24м – отметка верха бордюрного
камня в т.8, 0,053 – уклон линии
- расстояние от т.9 до горизонтали по верху поребрика:
где 342,66м – отметка верха поребрика в
т.9, а 0,034 – уклон линии 9-12;
- расстояние от т.9 до горизонтали по лотку тротуара:
где 342,56м – отметка лотка в т.9;
- расстояние от т.5 до горизонтали по красной линии:
где 342,93м – отметка т.5 после уравнивания,
а 0,048 – уклон красной линии в пределах
размостки;
- расстояние от т.14 до горизонтали по лотку проезжей части:
где 342,23м – отметка лотка в т.14, а 0,010 –
продольный уклон ул. 1-го Мая.
Для горизонтали с отметкой 342,00м расстояния между характерными точками перекрестка и характерными точками горизонтали равны:
- расстояние от т.7 до горизонтали по гребню 7-10:
где
342,37м – отметка лотка в т.7, а 0,013 - уклон
линии 7-10;
- расстояние от т.7 до горизонтали по лотку проезжей части:
где 0,017 – уклон лотка 7-11;
- расстояние от т.7 до горизонтали по верху бордюрного камня:
где 342,52м – отметка верха бордюрного
камня в т.7;
- расстояние от т.9 до горизонтали по верху поребрика:
где 342,66м – отметка верха поребрика в
т.9, а 0,034 – уклон линии 912;
- расстояние от т.9 до горизонтали по лотку тротуара:
где 342,56м – отметка лотка в т.9;
- расстояние от т.5 до горизонтали по красной линии:
где 342,93м – отметка т.5 после уравнивания,
а 0,048 – уклон красной линии в пределах
размостки;
- расстояние от т.14 до горизонтали по лотку проезжей части:
где 342,23м – отметка лотка в т.14, а 0,013 –
уклон лотка 14-15.
Для горизонтали с отметкой 342,50м расстояния между характерными точками перекрестка и характерными точками горизонтали равны:
- расстояние от т.1 до горизонтали по проезжей части:
где 342,47м – отметка т.1, а 0,010 – продольный
уклон ул. 1-го Мая;
-
расстояние от т.3 до горизонтали по лотку
проезжей части:
где 342,48м – отметка лотка в т.3;
- расстояние по верху бордюрного камня:
где 0,15 – высота бордюра;
- расстояние от т.8 до горизонтали по верху бордюрного камня:
где 342,24м – отметка верха бордюрного
камня в т.8, 0,069 – уклон линии 8-9;
- расстояние от т.8 до горизонтали по лотку бордюрного камня;
где 342,24м – отметка верха бордюрного
камня в т.8, 0,053 – уклон линии
- расстояние от т.9 до горизонтали по верху поребрика:
где 342,66м – отметка верха поребрика в
т.9, а 0,034 – уклон линии 9-12;
- расстояние от т.9 до горизонтали по лотку тротуара:
где 342,56м – отметка лотка в т.9;
- расстояние от т.5 до горизонтали по красной линии:
где 342,93м – отметка т.5 после уравнивания,
а 0,048 – уклон красной линии в пределах
размостки.
Для горизонтали с отметкой 342,75м расстояния между характерными точками перекрестка и характерными точками горизонтали равны:
- расстояние от т.1 до горизонтали по проезжей части:
где 342,47м – отметка т.1, а 0,010 – продольный
уклон ул. 1-го Мая;
- расстояние от т.3 до горизонтали по лотку проезжей части:
где 342,48м – отметка лотка в т.3;
- расстояние по верху бордюрного камня:
где 0,15 – высота бордюра;
- расстояние от т.3 до горизонтали по верху бордюрного камня:
где 342,63м – отметка верха бордюрного
камня в т.3, а 0,025 – поперечный уклон ул.
1-го Мая;
- расстояние от т.3 до горизонтали по лотку:
где 0,014 – уклон
;
- расстояние от т.7 до горизонтали по низу:
где 342,37м – отметка лотка в т.7, а 0,028 –
уклон линии 7-5;
- расстояние от т.5 до горизонтали по лотку:
где 342,93 – отметка т.5 после уравнивания,
а 0,069 – уклон линии 9-5;
- расстояние от т.5 до горизонтали по красной линии:
где 0,047 – уклон линии 5-13.
Рисунок 7 - Изображение проектного рельефа на 1-ом перекрестке в горизонталях
По ул. Федеративная от центра перекрестка
(т.2 проектной) до т.10 при высоте сечения
h=0,25м будут размещаться
горизонтали с отметками 342,25м, 342,00м.
ПоП2,25м и 342,00м. горизонтали
с отметками
Определения положения проектных горизонталей в пределах 2-го перекрестка (рисунок 8; отметки характерных точек перекрестка, параметры элементов поперечных профилей и продольные уклоны пересекающихся улиц взяты из раздела 1.2).
Для горизонтали с отметкой 340,25м расстояния между характерными точками перекрестка и характерными точками горизонтали равны:
- расстояние от т.10 до горизонтали по гребню 7-10:
где
340,36м – отметка лотка в т.10, а 0,017 - уклон
линии 7-10;
- расстояние от т.11 до горизонтали по лотку проезжей части:
где 340,22м – отметка лотка в т.11, а 0,013 –
продольный уклон ул. Федеративная;
- расстояние от т.11 до горизонтали по верху бордюрного камня:
где 340,37м – отметка верха бордюрного
камня в т.11, а 0,014 – уклон лини 11-7;
- расстояние от т.12 до горизонтали по верху поребрика:
где 340,49м – отметка верха поребрика в
т.12, 0,015 – уклон линии 9-12;
- расстояние от т.12 до горизонтали по лотку тротуара;
где 340,39м – отметка лотка в т.12;
- расстояние от т.13 до горизонтали по красной линии:
где 340,50м – отметка лотка в т.9, а 0,015
–уклон красной линии в пределах
размостки;
- расстояние от т.14 до горизонтали по лотку проезжей части:
где 340,22 – отметка лотка в т.14.
Для горизонтали с отметкой 340,00м расстояния между характерными точками перекрестка и характерными точками горизонтали равны:
- расстояние от т.10 до горизонтали по гребню 7-10:
где
340,36м – отметка лотка в т.10, а 0,017 - уклон
линии 7-10;
- расстояние от т.11 до горизонтали по лотку проезжей части:
где 340,22м – отметка лотка в т.11, а 0,014 –
уклон линии 7-11;
- расстояние от т.11 до горизонтали по верху бордюрного камня:
где 340,37м – отметка верха бордюрного камня в т.11, а 0,014 – уклон лини 11-7;
- расстояние от т.7 до горизонтали по лотку:
где 339,74м – отметка лотка т.12, 0,024 – уклон
линии 7-5;
- расстояние от т.14 до горизонтали по лотку проезжей части:
где 340,22м – отметка лотка в т.14, а 0,018 –
уклон лотка 14-15.
Для горизонтали с отметкой 339,75м расстояния между характерными точками перекрестка и характерными точками горизонтали равны:
- расстояние от т.7 до горизонтали по гребню 7-10:
где
339,74м – отметка лотка в т.7, а 0,017 - уклон
линии 7-10;
- расстояние от т.7 до горизонтали по лотку проезжей части:
где 0,014 – уклон лотка 7-11;
- расстояние от т.15 до горизонтали по лотку проезжей части:
где 339,60м – отметка лотка в т.15, а 0,017 –
уклон лотка 14-15;
- расстояние от т.2 проектной до горизонтали по проезжей части:
где 339,81м – отметка т.2 проектной, 0,010 –
продольный уклон ул. Мира;
- расстояние от т.7 до горизонтали по лотку проезжей части;
где 339,74м – отметка лотка в т.7.
Для горизонтали с отметкой 340,00м расстояния между характерными точками перекрестка и характерными точками горизонтали равны:
- расстояние от т.2 до горизонтали по проезжей части:
где 339,99м – отметка т.2, а 0,010 – продольный
уклон ул. Мира;
- расстояние от т.3 до горизонтали по лотку проезжей части:
где 339,85м – отметка лотка в т.3;
- расстояние от т.3 до горизонтали по верху бордюрного камня:
где 340,00м – отметка верха бордюрного
камня в т.3.
Рисунок 8 - Изображение проектного рельефа на 2-ом перекрестке в горизонталях
По ул. Мира от центра перекрестка (т.3
проектной) до т.16 при высоте сечения
h=0,25м будет размещаться
горизонталь с отметкой 340,75м. ПоП2,25м
и 342,00м. горизонтали с отметками
Определения положения проектных горизонталей в пределах 3-го перекрестка (рисунок 9; отметки характерных точек перекрестка, параметры элементов поперечных профилей и продольные уклоны пересекающихся улиц взяты из раздела 1.2).
Для горизонтали с отметкой 340,75м расстояния между характерными точками перекрестка и характерными точками горизонтали равны:
- расстояние от т.3 проектной до горизонтали по проезжей части:
где 340,86м – отметка проезжей части в т.3
проектной, а 0,010 – продольный уклон ул.
Мира;
- расстояние от т.7 до горизонтали по проезжей части:
где 340,65м – отметка лотка в т.7;
- расстояние от т.11 до горизонтали по лотку бордюрного камня:
где 341,31м – отметка лотка бордюрного
камня в т.11, а 0,019 – уклон линии 7-11;
- расстояние от т.11 до горизонтали по верху бордюрного камня:
где 341,46м – отметка верха бордюрного
камня в т.11;
- расстояние от т.3 до горизонтали по верху бордюрного камня;
где 340,72м – отметка верха бордюрного
камня в т.3, а 0,041 – уклон линии
;
- расстояние от т.3 до горизонтали по лотку бордюрного камня;
где 0,021м – уклон линии
;
- расстояние от т.4 до горизонтали по верху поребрика:
где 340,97м – отметка верха поребрика в
т.4, а 0,019 – уклон линии 4-18;
- расстояние от т.4 до горизонтали по лотку поребрика:
где 340,87м – отметка лотка поребрика в
т.4;
- расстояние от т.5 до горизонтали по красной линии:
0,022=11,81м,
где 341,01м – отметка т.5 после уравнивания,
а 0,022 – уклон красной линии.
Для горизонтали с отметкой 341,00м расстояния между характерными точками перекрестка и характерными точками горизонтали равны:
- расстояние от т.14 до горизонтали по гребню 14-10:
где
340,79м – отметка лотка в т.14, а 0,017 - уклон
линии 14-10;
- расстояние от т.11 до горизонтали по лотку проезжей части:
где 340,31м – отметка лотка в т.11, а 0,019 –
уклон линии 7-11;
- расстояние от т.11 до горизонтали по верху бордюрного камня:
где 340,46м – отметка верха бордюрного
камня в т.11;
- расстояние от т.7 до горизонтали по лотку:
где 340,65м – отметка лотка в т.7, а 0,028 –
уклон линии 5-7;
- расстояние от т.12 до горизонтали по лотку тротуара;
где 340,39м – отметка лотка в т.12;
- расстояние от т.13 до горизонтали по красной линии:
где 340,50м – отметка лотка в т.9, а 0,015 –уклон красной линии в пределах размостки;
- расстояние от т.14 до горизонтали по лотку проезжей части:
где 340,22 – отметка лотка в т.14.
Рисунок 9 - Изображение проектного рельефа на 3-ем перекрестке в горизонталях
