6) Дешифратором называют

 кодовый преобразователь, который имеет n входов и k выходов, и при подаче сигнала на все входы  на выходах появляется двоичный код возбужденного входа  преобразователь двоичного n-разрядного кода в унитарный 2n-разрядный код, все разряды которого, за исключением одного, равны нулю Правильно  называют кодовый преобразователь, который имеет n входов и k выходов, и при подаче сигнала на один из входов на выходах появляется двоичный код возбужденного входа  называют преобразователь двоичного унитарного кода в  2n-разрядный код, все разряды которого, за исключением одного, равны нулю

Баллы : 1

7) Мультиплексором (mux) называют:

 функциональный узел, который обеспечивает передачу цифровой информации, поступающей по нескольким входным линиям связи, на одну выходную линию Правильно  называют функциональный узел, который обеспечивает передачу цифровой информации, поступающей по одной линии, на несколько выходных линий  функциональный узел, который обеспечивает передачу цифровой информации, поступающей по одной линии связи на одну выходную линию  называют функциональный узел, который обеспечивает передачу цифровой информации, поступающей по нескольким  линиям, на несколько выходных линий

Баллы : 1

6) Демультиплексором называют:

 функциональный узел, который обеспечивает передачу цифровой информации, поступающей по нескольким входным линиям связи, на одну выходную линию  называют функциональный узел, который обеспечивает передачу цифровой информации, поступающей по одной линии, на несколько выходных линий Правильно  функциональный узел, который обеспечивает передачу цифровой информации, поступающей по одной линии связи на одну выходную линию  называют функциональный узел, который обеспечивает передачу цифровой информации, поступающей по нескольким  линиям, на несколько выходных линий

Баллы : 1

7) Полный сумматор это-

 схема, которая  реализует операцию сложения двух двоичных одноразрядных чисел и формирует на своих выходах сигналы суммы и переноса в старший разряд  схема, которая обеспечивает  суммирование k-разрядных кодов во всех разрядах одновременно  схема, которая  обеспечивает сложение трех двоичных цифр—слагаемых a _i , b _i и сигнала переноса CR _i -1 из предыдущего разряда Правильно

Баллы : 1

8) Полусумматор это-

 схема, которая  реализует операцию сложения двух двоичных одноразрядных чисел и формирует на своих выходах сигналы суммы и переноса в старший разряд Правильно  схема, которая обеспечивает  суммирование k-разрядных кодов во всех разрядах одновременно  схема, которая  обеспечивает сложение трех двоичных цифр—слагаемых a _i , b _i и сигнала переноса CR _i -1 из предыдущего разряда

Баллы : 1

7) Компаратором называют:

 узел, обеспечивающий суммирование двух чисел  устройства сравнения чисел выполняют операцию определения отношения между двумя числами Правильно  устройство, выполняющее операцию определения отношения между разным набором чисел

Баллы : 1

9) Представлены схемные представления трех микросхем. Какая из них изображает регистр?

 1 Правильно

 2   3

Баллы : 1

8) Представлены схемные представления трех микросхем. Какая из них изображает JK-триггер?

 1

2 Правильно  3

Баллы 1

10)  Представлены схемные представления трех микросхем. Какая из них изображает счетчик?

 1  2  3 Правильно

Баллы : 1

10) В зависимости от вида управляющих сигналов на какие группы делятся цифровые ИМС:

потенциальные   потенциальные, импульсные и импульсно-потенциальные Правильно  Импульсные  и потенциальные

Баллы : 1

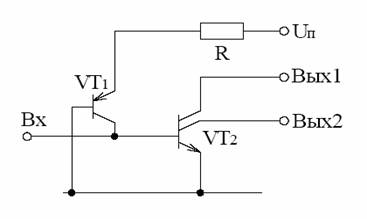

2) Какой базовый элемент показан на рисунке

 ДТЛ

  ТТЛ   ЭСЛ  И ² Л Правильно

Баллы :1

6) Сумматором называют:

узел, обеспечивающий суммирование двух чисел Правильно  устройство выполняют операцию определения отношения между двумя числами   устройство, выполняющее операцию определения отношения между разным набором чисел

Баллы : 1

Тест 4

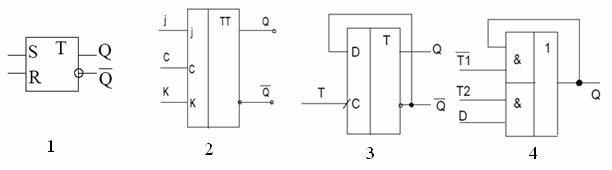

1) На рисунке асинхронный D триггер обозначен цифрой

 1  2  3  4 Правильно

Баллы : 1

7) На рисунке асинхронный JK-триггер обозначен цифрой

 1  2 Правильно  3  4

Баллы : 1

8) На рисунке асинхронный RS-триггер обозначен цифрой

 1 Правильно  2  3  4

Баллы : 1

4)      1                           2                               3 Какая из представленных схем обозначает регистр?

 1 Правильно  2  3

Баллы : 1

10)      Какая из представленных схем обозначает синхронный счетчик?

 1  2  3 Правильно

Баллы : 1

1)      Какая из представленных схем обозначает асинхронный счетчик?

 1  2 Правильно  3

Баллы : 1

3) Что такое счетчики?

 Счетчики  представляют собой, по сути, несколько D-триггеров , соединенных между собой тем или иным способом  Счетчики  представляют собой более высокий уровень сложности цифровых микросхем, имеющих внутреннюю память Правильно  В счетчиках  каждый из триггеров имеет свой независимый информационный вход (D) и свой независимый информационный выход  В счетчиках   все триггеры соединены в последовательную цепочку

Баллы : 1
