Часть 2 Тест 1
6) Устройство хранения одного бита информации это
регистр
триггер Правильно счетчик
шифратор
Баллы 1
1) Сколько цифр используются в двоичной системе исчисления?
одна две Правильно три четыре
Баллы : 1
8) Какие цифры используются в восьмиричной системе исчисления?
1-8 1-7 0-7 Правильно 0-8
Баллы : 1
4) Какие цифры используются в двоичной системе исчисления?
1,2 0,1 Правильно 0,2 1-3
Баллы : 1
5) Рассмотрим
логическую схему на рисунке. Чтобы
получить на её выходе 1, на вход должна
поступить комбинация
Е
F G Н
0 0 1 1 Правильно 1 1 0 0 1 1 1 0 0 0 0 1
Баллы : 1
7) В Булевой алгебре логики Х(Х+0)=
1 Х 0 Правильно
Баллы : 1
5) В Булевой алгебре Х+Х=
Х Правильно 1 0
Баллы : 1
6) В Булевой алгебре логики Х+0=
Х Правильно 1 0
Баллы : 1
8) В булевой алгебре логики Х+1=
Х 1 Правильно 0
Баллы : 1
9) В булевой алгебре логики Х&Х=
Х 1
0 Правильно
10) В Булевой алгебре логики Х&0=
Х 1 0 Правильно
Баллы : 1

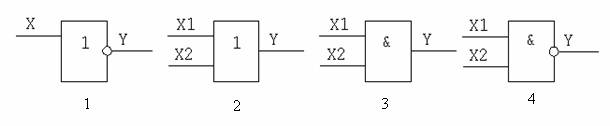

10)
Это
функция
(Х1+Х2) (Х1&Х2) Правильно НЕ(Х1+Х2) НЕ(Х1&Х»)
Баллы : 1
3)
Это
функция
(Х1+Х2) Правильно (Х1&Х2) НЕ(Х1+Х2) НЕ(Х1&Х»)
Баллы : 1
10) Это функция
И Правильно ИЛИ НЕ ИЛИ-НЕ
Баллы : 1
3)
Это
функция
И ИЛИ НЕ Правильно ИЛИ-НЕ
Баллы : 1
5) Это функция
И ИЛИ Правильно НЕ ИЛИ-НЕ
Баллы : 1
4) Какие функции используются в цифровой технике?
И, ИЛИ, НЕ ИЛИ-НЕ, И-НЕ Ошибочный И, ИЛИ все перечисленные
Баллы : 0
1) В Булевой алгебре логики Х(Х+1)
Х 1 Ошибочный 0
Баллы : 0
1) В булевой алгебре логики Х&1=
Х 1 Ошибочный 0
Баллы : 0
Тест 2

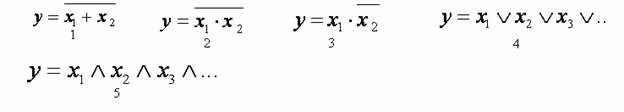

1)
Укажите
правильную запись для операции ЗАПРЕТ
1 2 3 Правильно 4 5
Баллы : 1
2)
Укажите
правильную запись для операции ИЛИ=НЕ
1 Правильно 2 3 4 5
Баллы : 1
3) Укажите правильную запись для операции И
1 2 3 4 5 Правильно
Баллы : 1
4) Конъюнкция - это :
логическое отрицание логическое умножение Правильно логическое сложение
Баллы : 1
5) Дизъюнкция - это :
логическое отрицание логическое умножение логическое сложение Правильно
Баллы : 1

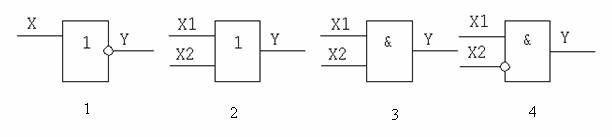

6)
Выберете
на рисунке логический элемент И
1 2 3 Правильно 4
Баллы : 1
7) Выберете на рисунке логический элемент ИЛИ
1 2 Правильно 3 4
Баллы : 1
8)
Выберете
на рисунке логический элемент НЕ
1 Правильно 2 3 4
Баллы : 1
9) Что называется минтермом?
Минтермом называется логическая функция, которая принимает значение “единица” при одном из всех наборов аргументов и “нуль” при всех остальных Правильно Минтермом называется логическая функция, равная нулю на одном из возможных наборов аргументов и единице на всех остальных
Баллы : 1
10) Что называется макстермом?
Макстермом называется логическая функция, которая принимает значение “единица” при одном из всех наборов аргументов и “нуль” при всех остальных Макстермом называется логическая функция, равная нулю на одном из возможных наборов аргументов и единице на всех остальных Правильно
Баллы : 1
11) Сформулируйте правила считывания минимизированной функции с диаграмм Вейча:
минимизированная функция равна дизъюнкции импликант, соответствующих объединенным в контуры единицам; в контуры можно объединять 1, 2, 4, 8, 16, …, 2 k единиц, причем они должны составлять строку, столбец (или их часть) - прямоугольник или квадрат. В эти контуры объединяют и единицы, расположенные на краях диаграммы Вейча контурами должны охватываться все без исключения единицы, и ни в один контур не должен быть включен нуль; минимизированная функция равна дизъюнкции импликант, соответствующих объединенным в контуры единицам минимизированная функция равна дизъюнкции импликант, соответствующих объединенным в контуры единицам; в контуры можно объединять 1, 2, 4, 8, 16, …, 2 k единиц, причем они должны составлять строку, столбец (или их часть) - прямоугольник или квадрат. В эти контуры объединяют и единицы, расположенные на краях диаграммы Вейча; контурами должны охватываться все без исключения единицы, и ни в один контур не должен быть включен нуль Правильно
Баллы : 1
Тест 3
