Часть 1 Тест 1
2) В электронных приборах для электронной перестройки резонансной частоты LC-контуров используются ……… .
Варикапы Правильно
Туннельные
диоды
Стабилитроны
Баллы : 1

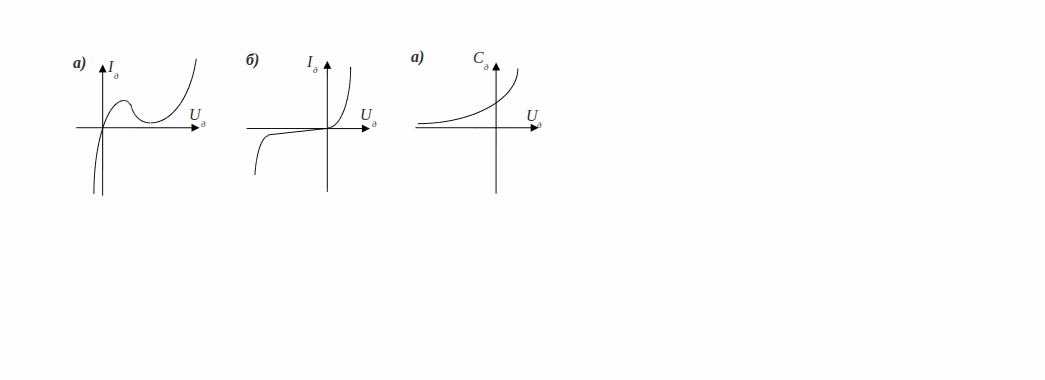

3) Из
представленных на нижеследующем рисунке
характеристик к туннельному диоду
относится график ………. .
а Правильно б в
Баллы : 1
4) В режиме линейного усиления наибольшую величину имеет ………… ток.
Коллекторный Эмиттерный Правильно Базовый
Баллы : 1
4) В нормальном режиме работы основная часть коллекторного тока транзистора обеспечивается за счет ………. .
Инжекции основных свободных носителей из эмиттерной в базовую область его полупроводниковой структуры и последующей их диффузии к границе коллекторного p-n-перехода Правильно Теплового тока коллекторного p-n-перехода, возникающего вследствие термогенерации неосновных свободных носителей по обе стороны этого перехода Туннелирования основных свободных носителей через коллекторный p-n-переход
Баллы : 1
6) Основное уравнение транзистора – это
I k=I э + I б I э=I к + I б I б=I к + I э
Баллы : 1
7) Управление проводимостью канала полевого транзистора с управляющим p-n-переходом осуществляется путем изменения …
Приложенного к управляющему p-n-переходу обратного напряжения Правильно Напряжения между стоком и истоком транзистора
Сопротивления в цепи стока
Баллы : 1
8) МДП-транзистор со встроенным каналом отличается от полевого транзистора с управляющим p-n-переходом …………. .
Количеством выводов Правильно Формой проходных ВАХ Формой выходных ВАХ
Баллы : 1
9) Запирание незапираемого тиристора осуществляется путем …………. .
Резкого увеличения анодного тока Отключения анодного напряжения Правильно Снятия напряжения с управляющего электрода
Баллы : 1
10) Симистор отличается от незапираемого тринистора ……….. .
Количеством выводов Количеством р-п-переходов в его полупроводниковой структуре Правильно Способами отвода тепла от его корпуса
Баллы : 1
1) Отпирание динистора осуществляется путем ………… .
Временного изменения полярности анодного напряжения Временного повышения анодного напряжения до некоторого критического значения Правильно Временного понижения напряжения до некоторого критического значения
Баллы : 1
5) Термостабилизация параметров каскада ОЭ достигается включением резистора в цепь………….
Коллектора Эмиттера Правильно Базы
Баллы : 1
8) Управление током стока МДП-транзистора со встроенным каналом осуществляется в основном путем …………….. .
Изменения ширины ОПЗ p-n-перехода между каналом и подложкой Правильно Изменения крнцентрации основных носителей заряда в канале Изменения концентрации неосновных носителей заряда в канале
Баллы : 1
1) В качестве задающего элемента в источниках опорного напряжения используются …………… .
Варикапы Туннельные диоды Ошибочный Стабилитроны
Баллы : 0
9) Управление током стока МДП-транзистора с индуцированным каналом осуществляется в основном путем …………….. .
Изменения темпов термогенерации носителей заряда в индуцированном канале Изменения концентрации носителей заряда в индуцированном канале Изменения концентрации носителей заряда в подложке Ошибочный
Баллы : 0
9) Управляющей цепью в полевых транзисторах является:
Цепь истока Ошибочный Цепь стока Цепь затвора
Баллы : 0
Тест 2
1) За счет какого источника происходит усиление сигнала.
За счет энергии источника питания Правильно За счет входного сигнала За счет управляемого нелинейного элемента (транзистора)
Баллы : 1
2) Усиление основано на:
Преобразовании электрической энергии источника входного сигнала в энергию выходного сигнала за счет изменения сопротивления нелинейного управляемого элемента Преобразовании электрической энергии источника постоянной ЭДС в энергию выходного сигнала за счет изменения сопротивления нелинейного управляемого элемента по закону, задаваемому входным сигналом Правильно Преобразовании электрической энергии источника ЭДС в энергию выходного сигнала за счет изменения сопротивления нагрузки
Баллы : 1
4) Представлена схема усилительного каскада с ОЭ. Элементы термостабилизации режима работы – это:
Сопротивления R 1 , R 2 Элементы - сопротивление R э и емкость С э Правильно Сопротивление R г , емкость С р1
Баллы : 1
4) Представлена схема усилительного каскада с ОЭ. Элементы, задающие режим работы усилительного каскада – это:
Сопротивления R 1 , R 2 Правильно Элементы - сопротивление R э и емкость С э Сопротивление R г , емкость С р1
Баллы : 1
5) Роль конденсаторов С р1 и С р2 в схеме усилительного каскада с общим эмиттером.
Играют роль отрицательной обратной связи Играют роль разделительных емкостей Правильно Емкости предназначены для задания режима класса А
Баллы : 1
6) Представлена схема усилительного каскада с ОК. Элементы термостабилизации режима работы – это:
Сопротивления R 1 , R 2 сопротивление R э Правильно Сопротивление R г , емкость С р1
Баллы : 1

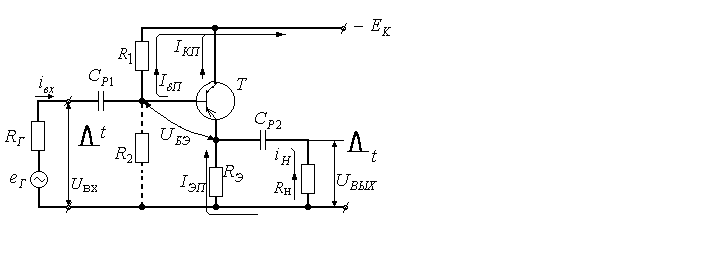

8)
Представлена
схема усилительного каскада с RC-связью
по схеме с общим коллектором.
Выберите
правильные ответы по параметрам данного
каскада.
б) R э не
играет роль отрицательной обратной
связи.
в) Коэффициент усиления по
току велик.
б) R э играет
роль отрицательной обратной связи.
в)
Коэффициент усиления по току мал.
б)
R э играет
роль отрицательной обратной связи.
в)
Коэффициент усиления по току велик.
а) Усилительный каскад усиливает входное напряжение I. а) Усилительный каскад повторяет входное напряжение а) Усилительный каскад повторяет входное напряжение Правильно
Баллы : 1

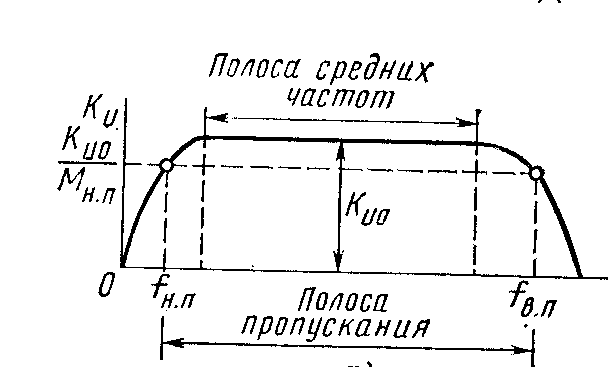

9)
Представлена
амплитудно-частотная характеристика
усилителя с RС –связью. Какими факторами
вызвано снижение коэффициента усиления
в области низких, высоких и средних
частот. Выберите правильный ответ.
Спад в области низких частот связан с наличием емкостей С р1 , С р2 ; коэффициент усиления в области средних частот не сохраняется постоянным; спад в области высоких частот связан с частотной зависимостью коэффициента усиления по току Спад в области низких частот связан с наличием емкостей С р1 , С р2 С э ; коэффициент усиления в области средних частот сохраняется постоянным; спад в области высоких частот связан с частотной зависимостью коэффициента усиления по току Правильно Спад в области низких частот связан с наличием емкостей С р2 С э .; коэффициент усиления в области средних частот сохраняется постоянным; спад в области высоких частот связан с частотной зависимостью коэффициента усиления по току С р1 ,
Баллы : 1
