Розрахунок теоретичного циклу

Питома масова холодопродуктивність

q₀ = i₀ - i₄, кДж/кг

Питома об'ємна холодопродуктивність

q_v = q₀/v₁, кДж/м³

Теоретична (адіабатна) робота стискання

L_a = i₂ – i₁, кДж/кг

Теплота відведена в конденсаторі

q_к = i₂ – i₃, кДж/кг

Холодильний коефіцієнт

Контрольні запитання

1. Який принцип роботи компресійної холодильної машини?

2. По якій схемі проходить фазовий перехід робочої речовини в паровій компресійній холодильній машині?

3. Які процеси проходять в конденсаторі і випарнику?

4. Як ви розумієте процес дроселювання холодильного агенту і в якій основній частині холодильної машини воно проходить?

Література: ( Л-1 с.28-30 ), ( Л-2 с.33-39 ).

1.8. Схема і цикли регенеративної холодильної машини

Компресором КМ пари холодильного агенту всмоктуються і нагнітаються в конденсатор К, де конденсуються. Рідкий холодоагент з конденсатора поступає в регенеративний теплообмінник (РТО), де переохолоджується віддаючи тепло парам холодильного агенту, які вийшли з випарника В. Далі рідкий холодоагент поступає в регулюючий вентиль РВ, де дроселюється і поступає в випарник. В випарнику холодильний агент кипить за рахунок того, що забирає тепло від охолоджуючого об’єкту. Після випарника пари холодильного агенту поступають в РТО де підігріваються забираючи тепло від рідкого холодоагенту, який йде від конденсатора. З РТО пари холодильного агенту всмоктуються компресором.

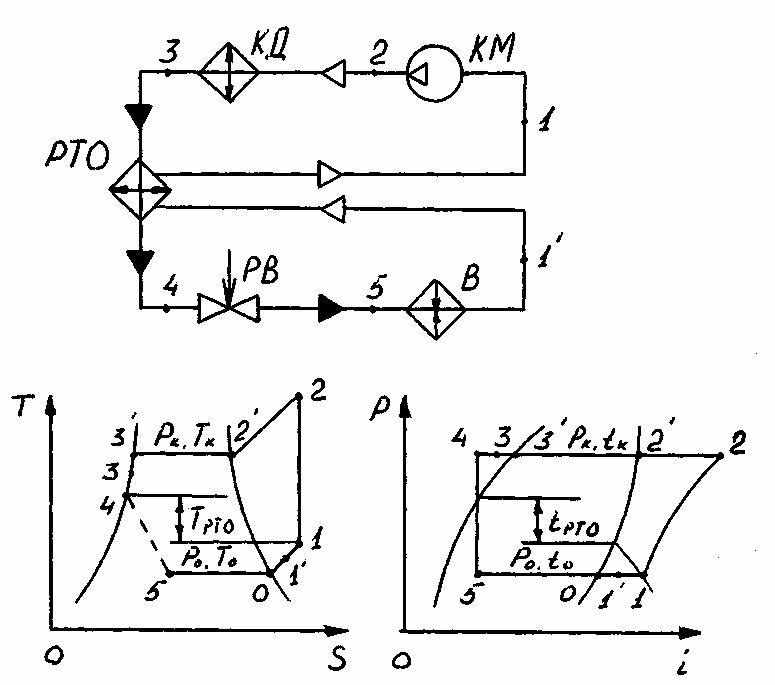

Рис. 7. Схема і цикли регенеративної холодильної машини

Процес 1-2 - адіабатне стискання в компресорі, при S= const.

Процес 2-2^/ - охолодження парів холодильного агенту в конденсаторі.

Процес 2^/-3^/ - конденсації в конденсаторі, при р= const, t= const.

Процес 3^/-3 - переохолодження рідкого холодильного агенту після конденсатора.

Процес 3-4 - переохолодження рідкого холодильного агенту в РТО.

Процес 4-5 - дроселювання в РВ, при і= const.

Процес 5-0 - кипіння в випарнику, при р= const, t= const.

Процес 0-1 - перегрів парів холодильного агенту після випарника.

Процес 1^/-1 - перегрів парів холодильного агенту в РТО.

Контрольні запитання

1. Який принцип роботи регенеративної холодильної машини?

2. Який процес проходить в регенеративному теплообміннику?

3. Який процес проходить в компресорі?

4. При розрахунку теоретичного циклу на які значення і як впливає включення в схему регенеративного теплообмінника?

Література: ( Л-1 с.30-31 ).

1.9. Причини переходу до двоступеневого стискання

Для отримання низьких температур в охолоджуючих об’єктах необхідні низькі температури кипіння t_0, тобто в випарнику доводиться підтримувати низький тиск р₀, що призводить до збільшення відношення тисків р_к/р₀, з яким пов’язано небажані явища:

1) підвищення температури нагнітання парів холодоагенту в кінці стискання, що погіршує умови мащення компресора;

2) зниження холодопродуктивності компресора внаслідок зменшення коефіцієнта подачі компресора і збільшення пароутворення при дроселюванні;

3) збільшення затрат потужності ,так як зростають втрати роботи і зменшується індикаторний к.к.д. компресора.

Таким чином при р_к/р₀ ≥ 8 рекомендується переходити до двоступеневого стискання.

Визначення проміжного тиску:
