Контрольні запитання
Дайте характеристику холодильного агенту R-717.
Дайте характеристику холодильного агенту R-134а.
Дайте характеристику холодильного агенту R-22.
Назвіть температуру кипіння при атмосферному тиску найбільш вживаних холодоагентів.
Література: ( Л-9 с.36-40 ), ( Л-13 ).
1.6. Холодоносії
Холодоносії – це речовини за допомогою яких теплота відводиться від охолоджуючого об’єкту і передається холодоагенту.
Вимоги:
Низька температура замерзання.
Велика теплоємкість і теплопровідність.
Мала в’язкість і густина.
Хімічна нейтральність до металів.
Нешкідливість і безпечність.
Невелика вартість.
Найбільш доступним холодоносієм являється вода але внаслідок високої температури замерзання (tзам= 00С) має обмежене застосування, тому використовується в кондиціонерах.
Для температур нижче 00С в якості холодоносія використовують водні розчини солей хлористого натрію NaCl, хлористого кальцію CaCl2, хлористого магнію MgCl2 етиленгліколь, пропіленгліколь. Фізичні властивості розсолів залежать від концентрації в них солі.
При визначеній концентрації, яка називається кріогідратною, або евтектичною точкою (точка К), розчин має саму низьку температуру замерзання (tзам) і називається евтектичним (легкоплавким).
Найнижча температура замерзання складає для солей:
NaCl tзам= -21,2 0С при концентрації 23,1%.
CaCl2 tзам= -55 0С при концентрації 29,9%.
MgCl2 tзам= -33,6 0С при концентрації 27,6%.
Етиленгліколь – безбарвна отруйна рідина, яка немає запаху. Температура кипіння при атмосферному тиску – 197,2 0С. В залежності від концентрації етиленгліколю в воді можна підібрати холодоносій tзам= 0 0С …-67,2 0С при концентрації 70%.
Пропіленгліколь – безбарвна густа рідина із слабким характерним запахом, змішується з водою та етиловим спиртом, має гігроскопічні властивості, використовується як харчова добавка (Е1520). Температурний діапазон використання водних розчинів пропіленгліколю як тепло-холодоносія – від -50 до 107 0С. У харчовій промисловості цей холодоносій виявився найбільш конкурентноспроможним в діапазоні температур від -20 до -1 0С.
Контрольні запитання
Що таке холодоносій?
Від чого залежить температура замерзання холодоносіїв?
Перерахуйте вимоги, які ставляться до холодоносіїв.
Назвіть найнижчу температуру замерзання для солей NaCl і CaCl2.
Дайте характеристику етиленгліколю і пропіленгліколю.
Література: ( Л-1 с.21-22 ), ( Л-2 с.201-204 ), ( Л-13 ).
1.7. Схема і цикли парової компресійної холодильної машини
Компресором КМ пари холодильного агенту всмоктуються і нагнітаються в конденсатор К, де конденсуються. Рідкий холодоагент з конденсатора поступає в регулюючий вентиль РВ, де дроселюється (понижується тиск). Після регулюючого вентиля холодильний агент поступає в випарник В де кипить за рахунок того, що забирає тепло від охолоджуючого об’єкту. З випарника пари холодильного агенту всмоктуються компресором.

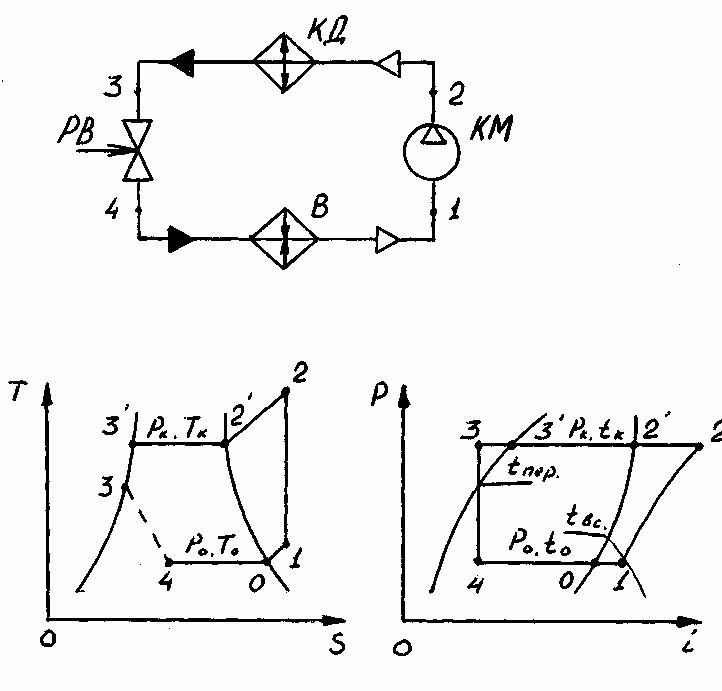

Рис. 6. Схема і цикли парової компресійної холодильної машини
Процес 1-2 - адіабатне стискання в компресорі, при S= const.
Процес 2-2/ - охолодження парів холодильного агенту в конденсаторі.
Процес 2/-3/ - конденсація в конденсаторі, при р= const, t= const.
Процес 3/-3 - переохолодження рідкого холодоагенту після конденсатора.
Процес 3-4 - дроселювання в РВ, при і= const.
Процес 4-0 - кипіння в випарнику, при р= const, t= const.
Процес 0-1 - перегрів парів перед компресором.
