Контрольні запитання

  1. Поясніть спосіб заготівлі льоду з водоймищ.

  2. Поясніть пошарове заморожування льоду.

  3. Поясніть заморожування льоду в градирнях.

Література: (Л-11 с. 18-21), (Л-1 с. 268-272), (Л-2 с. 543-545).

3.4. Властивості діоксиду вуглецю і отримання вуглекислого газу

СО2 має назви: диоксид вуглецю (двоокис вуглецю), вугільний ангідрид.

Назва “Сухий лід привласнена в техніку СО2 в твердому стані, основна властивість якого полягає в тому, що він здатний сублімувати при атмосферному тиску, тобто переходити з твердого стану в газ минувши рідку фазу.

Рідку фазу СО2 називають вуглекислотою.

Властивості сухого льоду:

р=(1,3...1,6) кг/дм3;

r = 573 кДж/кг при температурі -78,9 °С (у середовищі СО2);

Q0 = 646 кДж/кг (віднесене до 0°С) 1,9 разу більше льоду Н2О.

У суміші з ефіром або при обдуві температуру сухого льоду можна понизити до-100 °С і нижче.

О Тройннннннна тримання со2

Джерела сировини для отримання СО2:

  1. Димові гази (вміст (10... 18)% СО2).

  2. Гази спиртного і метанового бродіння (містять майже 100% СО2).

  3. Експандерні гази при виробництві аміаку (містять близько 88% СО2).

  1. Гази, що утворюються при випаленні карбонатів СаСО3, МgСО2; при отриманні негашеного вапна, цементу, магнезії (містять 40% СО2).

  2. Вуглекислота природних джерел (≈100% СО2) і ін.

При виборі джерела сировини для отримання СО2 слід враховувати:

  • домішки в газі % СО2, витрата палива і т.п.;

  • вартість апаратури, будівельні витрати;

  • вартість води і електроенергії;

  • відстань до пунктів споживання СО2.

Основні стадії процесу виробництва СО2 при використанні димових газів:

  1. спалювання палива з метою отримання димових газів і пари;

  2. охолодження димових газів, очистка їх від механічних домішок і сірчистих з’єднань;

  3. поглинання (абсорбція) СО2 з димових газів;

  4. виділення (десорбція) СО2 із насиченого розчину абсорбента;

  5. охолодження, попередня осушка і очистка СО2;

  6. стискання, очистка, осушка і зріднення СО2;

  7. перетворення рідкого СО2 в твердий стан.

Контрольні запитання

  1. Які основні фізичні властивості СО2?

  2. Які джерела сировини для отримання СО2?

  3. Які основні стадії процесу виробництва СО2 при використанні димових газів?

Література: (Л-11 с. 25-26), (Л-1 с. 283), (Л-2 с. 558-559).

3.5. Отримання сухого льоду і рідкої вуглекислоти

Розрізняють три основні схеми отримання сухого льоду і рідкої вуглекислоти, які відрізняються один від одного тиском конденсації СО2. При охолоджуванні конденсатора водою реалізується схема високого тиску (рис.102). При конденсації СО2 за рахунок відведення теплоти киплячим аміаком реалізується схема середнього тиску (рис. 103) і низького тиску (рис. 104).

У схемах середнього і низького тиску застосовують низькотемпературні аміачні установки 2-х ступінчастого стиснення.

Схеми використовують, якщо на підприємстві є що діє аміачна установка (наприклад, на м’ясопереробному підприємстві).

Слід зазначити, що в схемі високого тиску чим краще осушення СО2 тим менше порушень роботи установки від закупорки труб і апаратів льодом. Перші промпосудини працюють поперемінно для періодичного очищення їх від льоду.

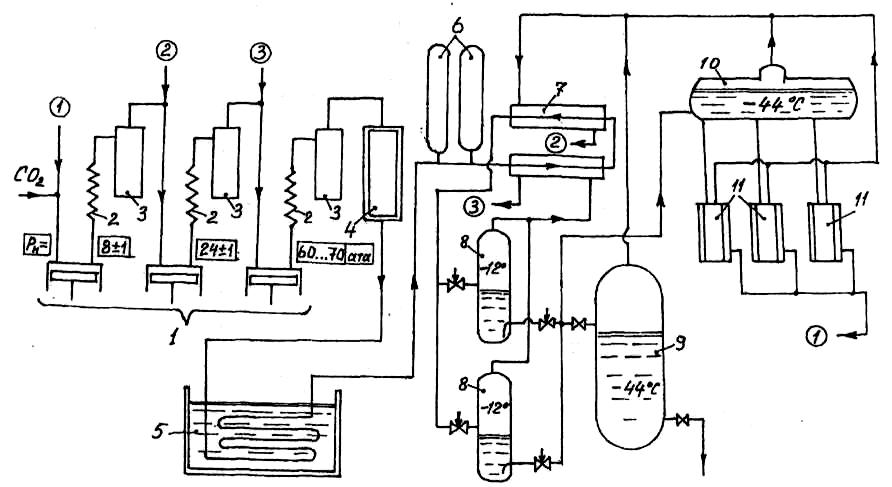

Рис.102. Схема виробництва сухого льоду з циклом високого тиску і проміжним відбором пари:

1 — 3-х ступінчастий вуглекислотний компресор; 2 — проміжний охолоджувач; 3 — масловологовідділювач; 4 — блок очищення і осушення СО2; 5 - конденсатор; 6 - стапельна батарея; 7 - теплообмінники; 8 - перша промпосудина; 9 - резервуар зберігання рідкої СО2 при низькому тиску; 10 – друга промпосудина; 11 — сухолідний льодогенератор.

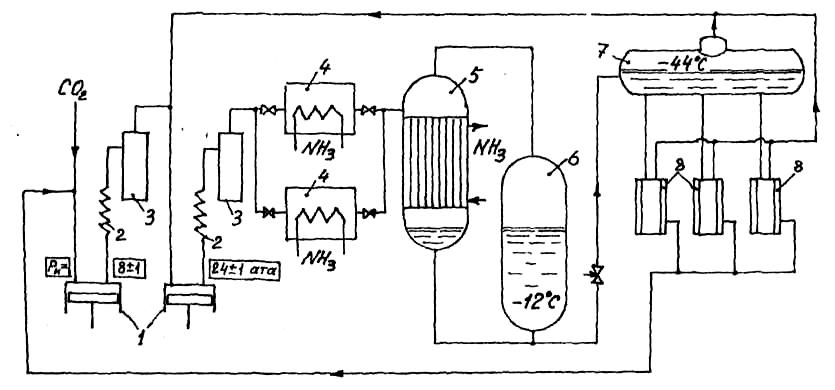

Рис. 103. Схема виробництва сухого льоду з циклом середнього тиску і проміжним відбором пари.

Установка каскадна , аміачна частина схеми не показана.1 - Двоступінчатий вуглекислотно-аміачний компресор; 2 - проміжний охолоджувач (водяний); 3 - масловологовідділювач; 4 - осушувач - виморожувач вологи; 5 - конденсатор - випарник; 6 - місткість для зберігання СО2; 7- промпосудина; 8 – сухолідний льодогенератор

tNH3=(-28...-30) oC.

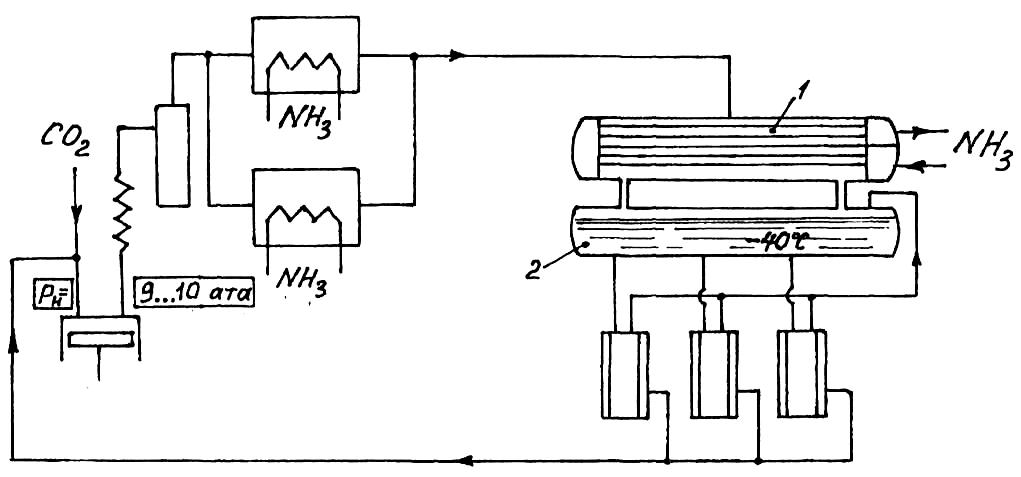

Рис. 104. Схема отримання сухого льоду при низькому тиску 1 - конденсатор випарник (кожухотрубний), tNH3=(-47...-50) °С; 2 - ресивер CО2.

У схемах середнього і низького тиску застосовують низькотемпературні аміачні установки 2-х ступінчастого стиснення.

Схеми використовують, якщо на підприємстві є що діє аміачна установка (наприклад, на м’ясопереробному підприємстві).

Слід зазначити, що в схемі високого тиску чим краще осушення СО2 тим менше порушень роботи установки від закупорки труб і апаратів льодом. Перші промпосудини працюють поперемінно для періодичного очищення їх від льоду.

Сухолідний льодогенератор

Маса блоку льоду (25...50) кг, =(35...50) хв.

Після заповнення форми рідким СО2 відкривають мембрани (регулюючі вентілі), тиск падає до 5,28 ата, після чого утворюється в зоні мембрани сухий лід (кільцями) розповсюджуючись на весь об'єм.

Рідину спочатку додають, потім закривають рідинний вентиль, відсмоктують пари і відкривають дверці вивантаження блоку льоду.

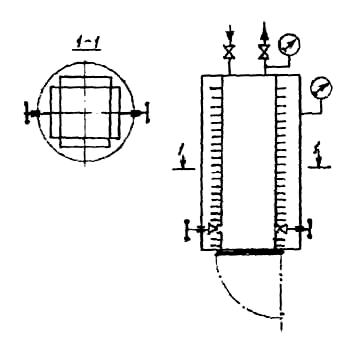

Рис. 105. Схема сухолідного льодогенератора
