Контрольні запитання

1. Які основні фізичні властивості водяного льоду?

2. Де застосовують водяний лід?

Література: (Л-11 с. 5-6), (Л-3 с. 485-489), (Л-2 с. 541-543).

3.2. Льодогенератори

Класифікація по вигляду вироблюваного льоду:

1. - блокового (плиткового) льоду;

2. - роздробленого (трубчастого, чечевицеподібного) льоду;

3. - сніжного льоду.

Конструкції льодогенераторів:

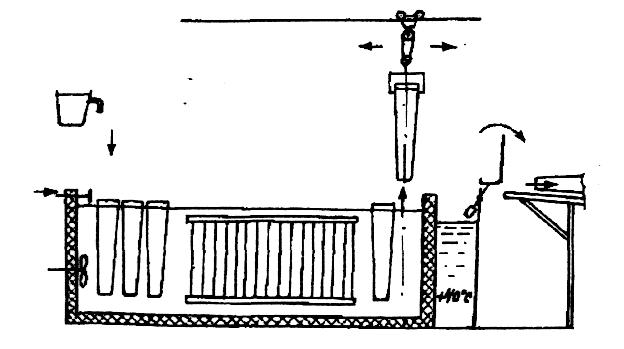

Розсільний льодогенератор, розсолу блокового льоду(рис.92)

t_HN3= -15^оС, t_р= -10^оС,

розсіл -NaСl +антикорозійні домішки.

Вага блоку льоду G =10-25-50 кг

Час заморожування = 8... 16 год.

Час відтавання = 2...4 хв.

Продуктивність G_общ 100 т/доб.

Рис.92. Схема розсільного льодогенератора, розсолу блокового льоду

Методи інтенсифікації:

понизити t_p до -15°С (для роздробленого льоду);

недоморожувати за об'ємом на 10-15% (відпуск льоду по вазі).

Льодосховище розраховують на (5 10) добову продуктивність апарату.

Для отримання прозорого блокового льоду в льодових формах знизу подають повітря, недоморожують середню частину і зливають залишок води з солями.

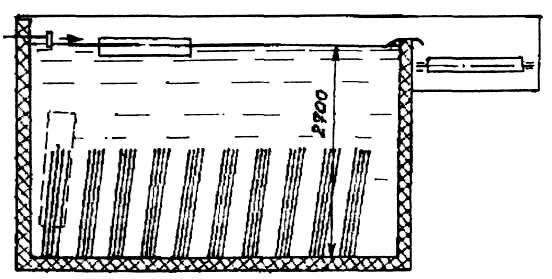

Льодогенератор плиткового льоду (рис.93)

Холодоагент – NН₃, або розсіл G_блока=3...5 т. Блок дроблять.

Недолік - =3 доби. Перевага - простота конструкції.

Рис. 93. Схема льодогенератора плиткового льоду.

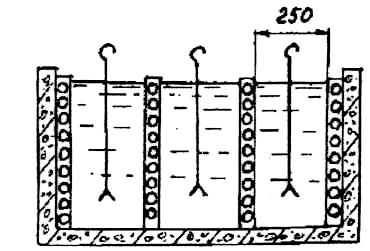

Льодогенератори блокового льоду конструкції Вільбушевіча(рис.94)

G_блока=25 кг, t_o=-15°С, t_зам=2години, тобто в 6 разів інтенсивніше ніж льодогенератор розсільний.

Рис. 94. Схема льодогенератора конструкції Вільбушевіча

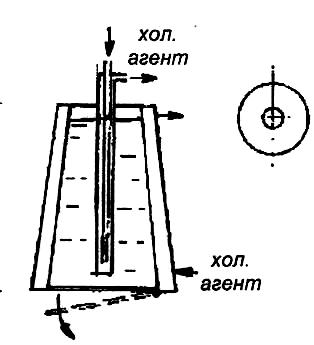

Льодогенератор із спливаючими льодоблоками(рис.95)

G_блока=25-50 кг

=2...3 години.

Повна автоматизація роботи апарату.

Вартість льоду на 30% нижча, ніж у розсільних льодогенераторів.

Рис. 95. Схема льодогенератора із спливаючими льодоблоками

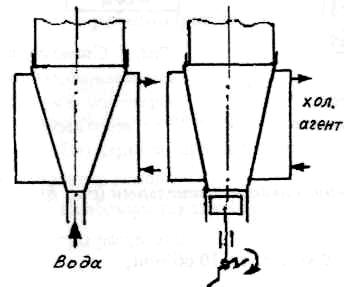

Льодогенератори блокового льоду тонкошарового заморожування з механічним і гідравлічним виштовхуванням льоду(рис.96)

Продуктивність льодоформи G=250 кг/доб.

=(1…3) сек; б_зам,= 0,5...1,5мм.

Продуктивність льодоформи в 5-10 разів вища, ніж у блокового розсільного льодогенератора.

Рис. 96. Схема льодогенераторів тонкошарового заморожування

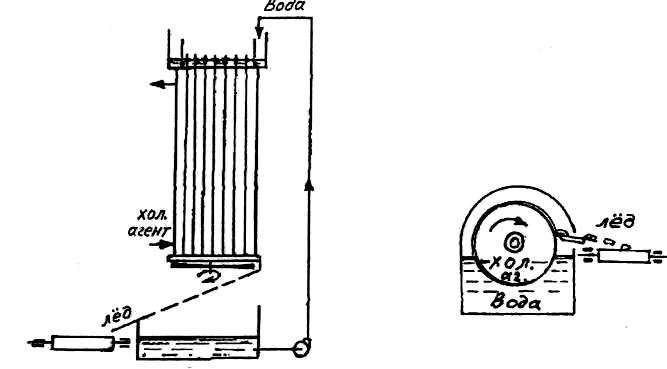

Кожухотрубний льодогенератор лускатого льоду(рис.97)

t_o=-15°С, d_вн= 50мм; б_л= (5...7) мм.

Продуктивність апарату - до 60 т/доб.

Сушка льоду повітрям з t = -15 °С.

Циліндровий горизонтальний льодогенератор лускатого льоду(рис.98)

Розробник - УкрНИХИ (м. Одеса).

Швидкість обертання (8...12) об/хв; діаметр барабана 600 мм;

б_л= (1...3) мм.

Лід наморожується на ділянці контакту барабана з водою. На решті частини барабана відбувається переохолодження льоду для підвищення його крихкості.

Широко поширений.

Рис. 97. Схема трубчастого льодогенератора лускатого льоду

Рис. 98. Схема горизонтального льодогенератора лускатого льоду

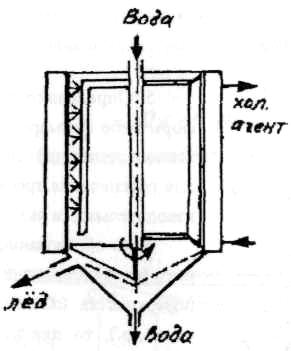

Льодогенератор сніжного льоду зрошувальний(рис.99)

Дані апарату Л-250:

Продуктивність G = 250 кг/год, n = 10 об/хв,

t₀=-22°С, t_H2O = 15°С

F_снутр= 2 м², N_об = 3 кВт.

Пристосований до роботи на рефрежираторних суднах. Випускається в Росії (Бійськ, Хабаровськ).

Для підвищення інтенсивності розроблені льодогенератори з наморожуванням льоду одночасно на внутрішній і зовнішній поверхнях циліндра.

Рис. 99. Схема зрошувального льодогенератора сніжного льоду

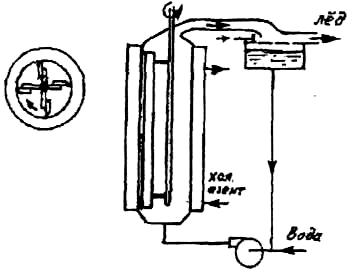

Льодогенератор сніжного льоду затопленого типу шнековий або з ножами-скребками(рис.100)

Шнековий варіант довгий малого діаметру.

Внутрішній простір заповнений водою.

Використовуються як концентратори розчинів.

Рис.100. Схема затопленого льодогенератора сніжного льоду
