Контрольні запитання
Дайте визначення процесу охолодження.
Назвіть і охарактеризуйте процеси охолодження при зміні агрегатного стану робочого тіла.
Що називають дроселюванням?
Охарактеризуйте термоелектричне охолодження.
Література: ( Л-1 с.7-11 ), ( Л-2 с.6-10 ), ( Л-10 с.42-46 ).
1.2. Термодинамічні діаграми
для визначення параметрів робочого тіла при розрахунках циклів холодильних машин застосовують таблиці сухих насичених парів холодильних агентів, а також теплові діаграми. Найбільш розповсюдженими діаграмами є ентропія-температура (s-T) і ентальпія-тиск (і-p).

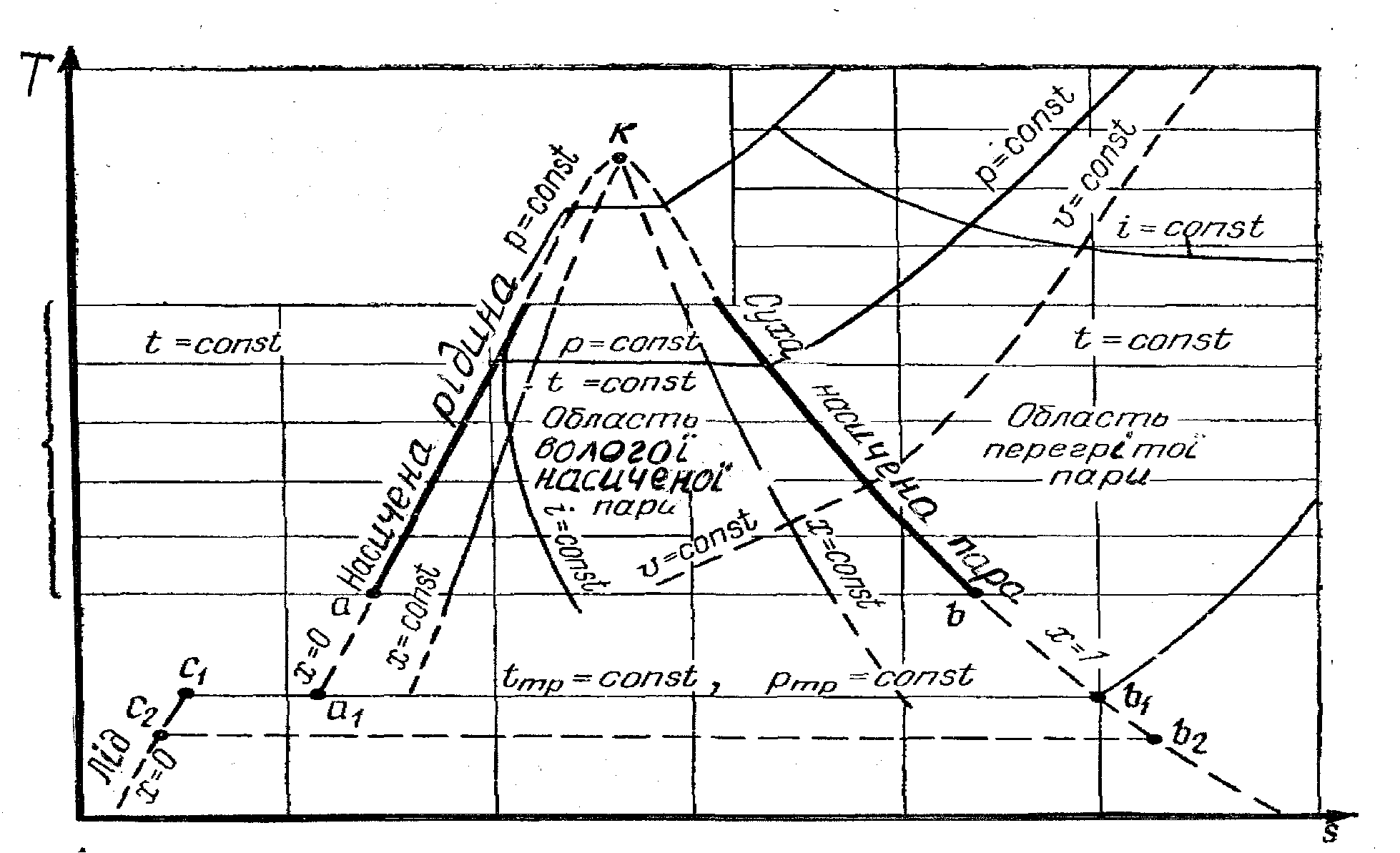

Діаграма s-T. В діаграмі s-T по осі абсцис відкладають значення ентропії s і проводять вертикальні лінії постійних s – адіабати, по осі ординат відкладають значення абсолютної температури Т і проводять горизонтальні лінії постійних температур Т – ізотерми. На отриману сітку із адіабат і ізотерм наносять пограничні криві, які характеризують стан відповідно насиченої рідини (паровміст х = 0) і сухої насиченої пари (х = 1). Між обома пограничними кривими область вологої пари. Погранична крива х = 0 відділяє від області вологої пари область переохолодженої рідини, а крива х=1 - область перегрітої пари від вологої. На діаграмі нанесені лінії постійного паровмісту х, постійних тисків р – ізобари, постійних питомих об’ємів v – ізохори, постійних ентальпій і – ізоентальпії. Ізобара в області вологої пари співпадає з ізотермою, а в області перегрітої пари стрімко піднімається вверх. Підведена і відведена кількість теплоти, затрачена і отримана робота зображується в діаграмі s-T площами.
Рис .3. T-S – діаграма.

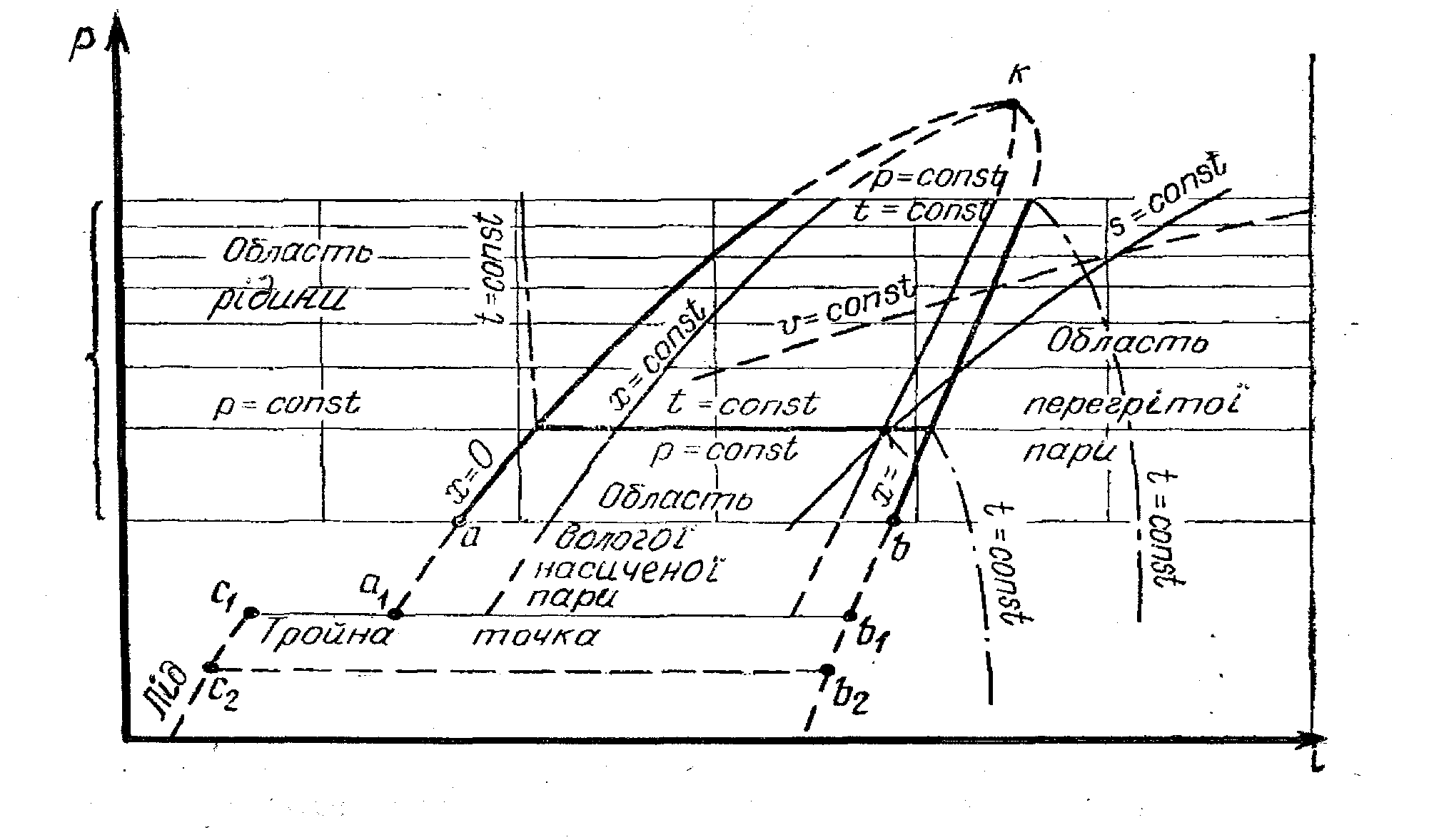

Діаграма і-p. Сітку діаграми складають горизонтальні лінії – ізобари і вертикальні лінії – ізоентальпії. Для зручності користування діаграмою зазвичай по осі ординат використовують логарифмічний масштаб (lg p). На діаграмі нанесені лінії постійних t, s, x, v. Перевагою діаграми і- lg p являється те, що теплота і робота для адіабатного процесу в ній зображується не площами, а відрізками по осі абсцис.
Рис.4. lgP-і
діаграма
Контрольні запитання
Покажіть ізотерму в T-S і lgP-і діаграмі.
Покажіть ізобару в T-S і lgP-і діаграмі.
Покажіть ізохору в T-S і lgP-і діаграмі.
Покажіть адіабату в T-S і l gP-і діаграмі.
Література: ( Л-1 с.11-13 ), ( Л-2 с.17-22 ).
1.3. Зворотній цикл Карно
Згідно другого закону термодинаміки, неприривне штучне охолодження не може відбуватися без затрати енергії. Сукупність процесів, які проходять при цьому, називають зворотнім круговим процесом або зворотнім термодинамічним циклом. В прямому круговому процесі (або в прямому термодинамічному циклі) теплота переходить від гарячого тіла до холодного (оточуючого середовища); при цьому здійснюється робота. В зворотному циклі теплота переходить від холодного тіла до нагрітого (навколишнього середовища); при цьому затрачається робота. Зворотній цикл, в якому теплота від охолоджуючого середовища передається навколишньому (воді або повітрю), називається холодильним циклом.
На рисунку 5 зображений цикл Карно в діаграмі T-S. Він складається з двох ізотермічних і двох адіабатних процесів. В ізотермічному процесі 4 – 1 до робочого тіла підводиться певна кількість теплоти q0 (площа 4-1-а-b), відведене від джерела теплоти низької температури Т0. В адіабатному процесі 1 – 2 робоче тіло стискається компресором від початкового р0 до кінцевого тиску рк. При цьому його температура піднімається від Т0 до температури зовнішнього середовища чи джерела високої температури Тк. На стискання затрачається робота lс. В ізотермічному процесі 2 – 3 робоче тіло віддає джерелу високої температури Тк теплоту qк (площа 2-3-b-a). Для того щоб робоче тіло знову могло забирати теплоту від джерела низької температури, воно адіабатно розширяється в детандері (процес 3-4) від тиску рк до тиску р0, при цьому його температура зменшується від Тк до Т0 , а робоче тіло здійснює роботу lр .
Рис. 5. Зворотній цикл Карно в T-S діаграмі
