Контрольні запитання
Поясніть схему холодильної машини з розсільним охолодженням.
Поясніть роботу апаратів в схемі холодильної машини з розсільним охолодженням.
Література: (Л-3 с. 383-386).
2.24. Схема з відкритим випарником і закритими охолоджуючими приладами
На цій схемі (рис.90) приладами охолодження являються трубчасті батареї або сухі повітроохолодники. Із випарника И охолоджений розсіл забирається насосом Н і подається в батареї. Подача розсолу в батареї відбувається знизу, і розсіл заповняє всі перерізи труби. Для випуску повітря на кожній батареї в верхніх точках встановлюють краники з прохідним отвором 6-10мм
Рис. 90. Схема з відкритим
випарником і закритими
охолоджуючими приладами
1 – крани; 2 – труба; 3 –
засувка; 4 – переливна труба.
Із батарей підігрітий розсіл зливається в бак випарника. При зупинці насоса розсіл залишається в батареях, так як він не може зливатися в випарник, тому потреба в баці додаткової місткості відпадає. В батареї розсіл подається знизу, що виключає необхідність обов’язкового розміщення випарника нижче приладів охолодження. Кінець зливної труби необхідно опускати в бак випарника нижче рівня розсолу, що дає можливість уникнути захвату повітря струменем розсолу і сприяє зменшенню корозії. Для запобігання переливу розсолу через краї бака випарника передбачена переливна труба. Для звільнення бака від розсолу встановлюють в днище зливну трубку із заслінкою, через яку розсіл зливається в каналізацію або зливний бак.
Контрольні запитання
Поясніть схему з відкритим випарником і закритими охолоджуючими приладами.
Поясніть роботу апаратів в схемі з відкритим випарником і закритими охолоджуючими приладами.
Література: (Л-2 с. 466-469), (Л-1 с. 242-243).
Схема з закритими випарниками і закритими охолоджуючими приладами
Розсіл насосом Н (рис.91) подається в кожухотрубний випарник, а потім по трубопроводу I - паралельно по батареях. З батарей теплий розсіл потрапляє в зворотній трубопровід II, котрий піднятий до верхнього перекриття холодильника і на верху з’єднаний з компенсаційним трубопроводом III, який опущений до насоса. Всі магістральні трубопроводи являються напірними.

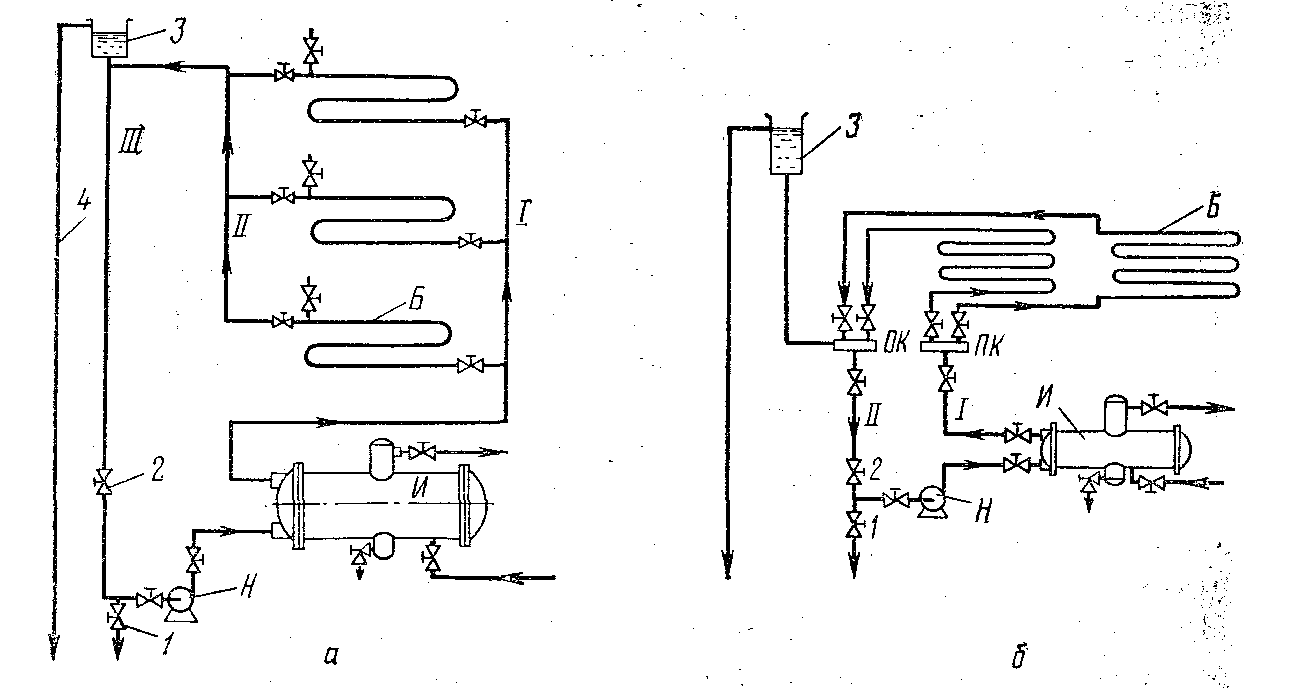

Рис. 91. Закриті розсольні
системи
а-
трьохтрубна: 1 і 2 – засувка; 3 –
розширювалний бак; 4 – переливна труба;
б-
двохтрубна: 1 і 2 – засувка; 3 –
розширювалний бак .
Трьохтрубна система забезпечує рівномірний опір руху розсолу в батареях всіх поверхів холодильника, так як розсіл проходить одну і ту ж відстань.
При пониженні температури розсолу об’єм його зменшується, і в розширюючому бачку рівень понизиться. Із системи розсіл зливається через заслінку 1 в зливний бачок. При поповненні системи закривають заслінку 2 і насосом Н забирають розсіл із зливного бака. Заповнення системи контролюється зтіканням рідини по переливній трубі 4, виведеної в машинне відділення.
Контрольні запитання
Поясніть схему з закритим випарником і закритими охолоджуючими приладами.
Поясніть роботу апаратів в схемі з закритим випарником і закритими охолоджуючими приладами.
Література: (Л-2 с. 469-471), (Л-1 с. 243-244).
