2.22.2. Схема холодильної машини з агрегатом ак-фв6
Пари фреону (рис.87), стиснуті в компресорі 1, поступають в конденсатор водяного охолодження 3, де конденсується. Рідкий холодильний агент, проходячи фільтр-осушник 2, поступає в регенеративний теплообмінник 8, де він переохолоджується холодильними парами, що надходять із випарника 6.

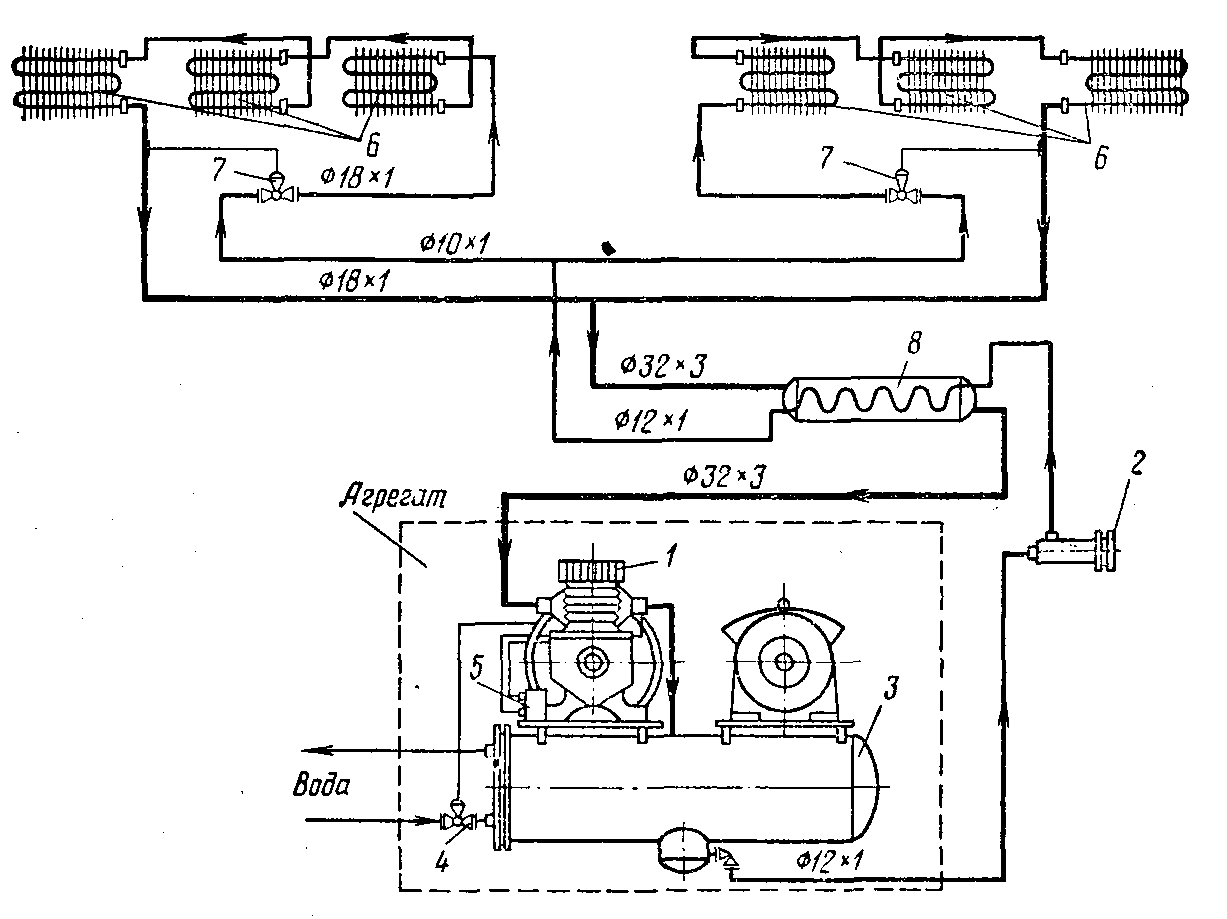

Рис. 87. Принципова
схема холодильної
машин з агрегатом
АК-ФВ 6
1 – компресор; 2 –
фільтр-осушник; 3 – конденсатор; 4 –
водорегулюючий вентиль; 5 – реле низького
тиску; 6 – випарник; 7 – ТРВ; 8 -
теплообмінник.
Переохолоджений рідкий холодильний агент подається паралельно на дві вітки випарникової системи. На кожній вітці встановлюють по одному терморегулюючому вентилю 7, де рідина дроселюється і поступає у випарник 6. У випарнику холодильний агент кипить, охолоджуючи повітря в камері, і перетворюється в пару. Із випарника пари відсмоктуються компресором через теплообмінник 8, де перегріваються, в результаті чого сприймають теплоту від рідини, поступаючої із конденсатора до терморегулюючого вентиля.
2.22.3. Схема холодильної машини хм-фу 8
Стиснуті в компресорі пари R22 (рис.88) конденсується в кожухотрубному конденсаторі з гладкими трубками. Рідина переохолоджується в теплообміннику і проходить фільтр-осушник, соленоїдний вентиль і ручний регулюючий вентиль. Після дроселювання рідина поступає в кожухотрубний випарник, де кипить, охолоджуючи розсіл.
Пари, які утворились у випарнику, відсмоктуються компресором через теплообмінник, в якому вони перегріваються і сприймають теплоту від рідини. Охолоджений в випарнику розсіл надходить в камерні батареї, де він отеплюється, в результаті чого камери охолоджуються, і відцентровим насосом повертається у випарник.

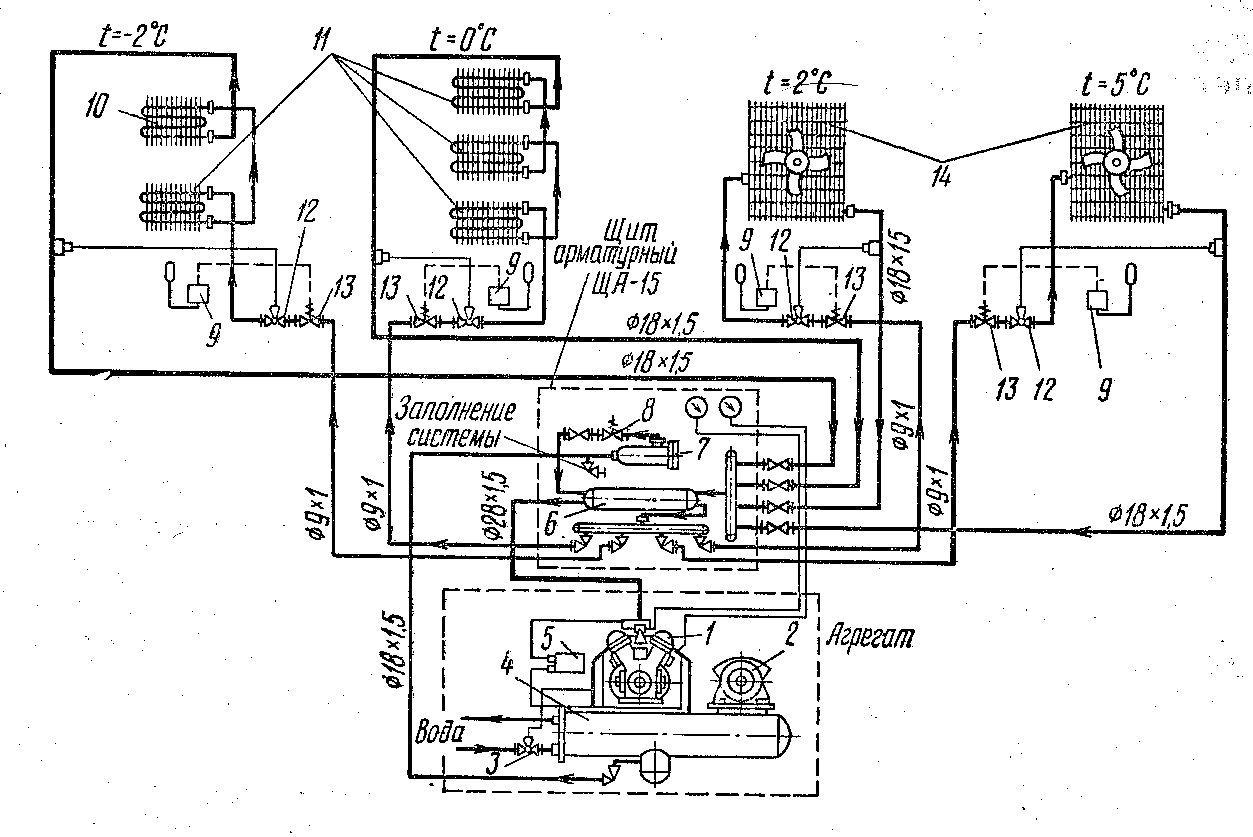

Рис. 88. Принципова
схема холодильної
машини ХМ-ФУ 8
1 – компресор; 2 – електродвигун;
3 – водорегулюючий вентиль; 4 –
конденсатор; 5 – реле тиску; 6 -
теплообмінник; 7 – фільтр-осушник; 8 і
13 – соленоїдний вентиль; 9 – реле; 10 і
11 – випарники; 12 – ТРВ; 14 - повітроохолодники.
Контрольні запитання
Поясніть схему холодильної установки АК-ФВ6.
Поясніть схему холодильної установки ХМ-ФУ8.
Література: (Л-3 с. 377-383), (Л-2 с. 311-332), (Л-1 с. 240-242).
СХЕМА холодильної МАШИНИ З РОСІЛЬНИМ ОХОЛОДЖЕННЯМ
Стиснуті в компресорі пари R-22 (рис.89) конденсуються в кожухотрубному конденсаторі з гладкими трубами. Рідина переохолоджується в теплообміннику і проходить фільтр-осушник, соленоїдний вентиль СВ і ручний регулюючий вентиль. Після дроселювання рідина поступає в кожухотрубний випарник, де кипить, охолоджуючи розсіл.
Пари, що утворилися в випарнику, відсмоктуються компресором через теплообмінник, в якому вони перегріваються і забирають теплоту від рідини. Охолоджений в випарнику розсіл поступає в камерні батареї, де він отеплюється, в результаті чого камери охолоджуються, і відцентровим насосом повертається в випарник.

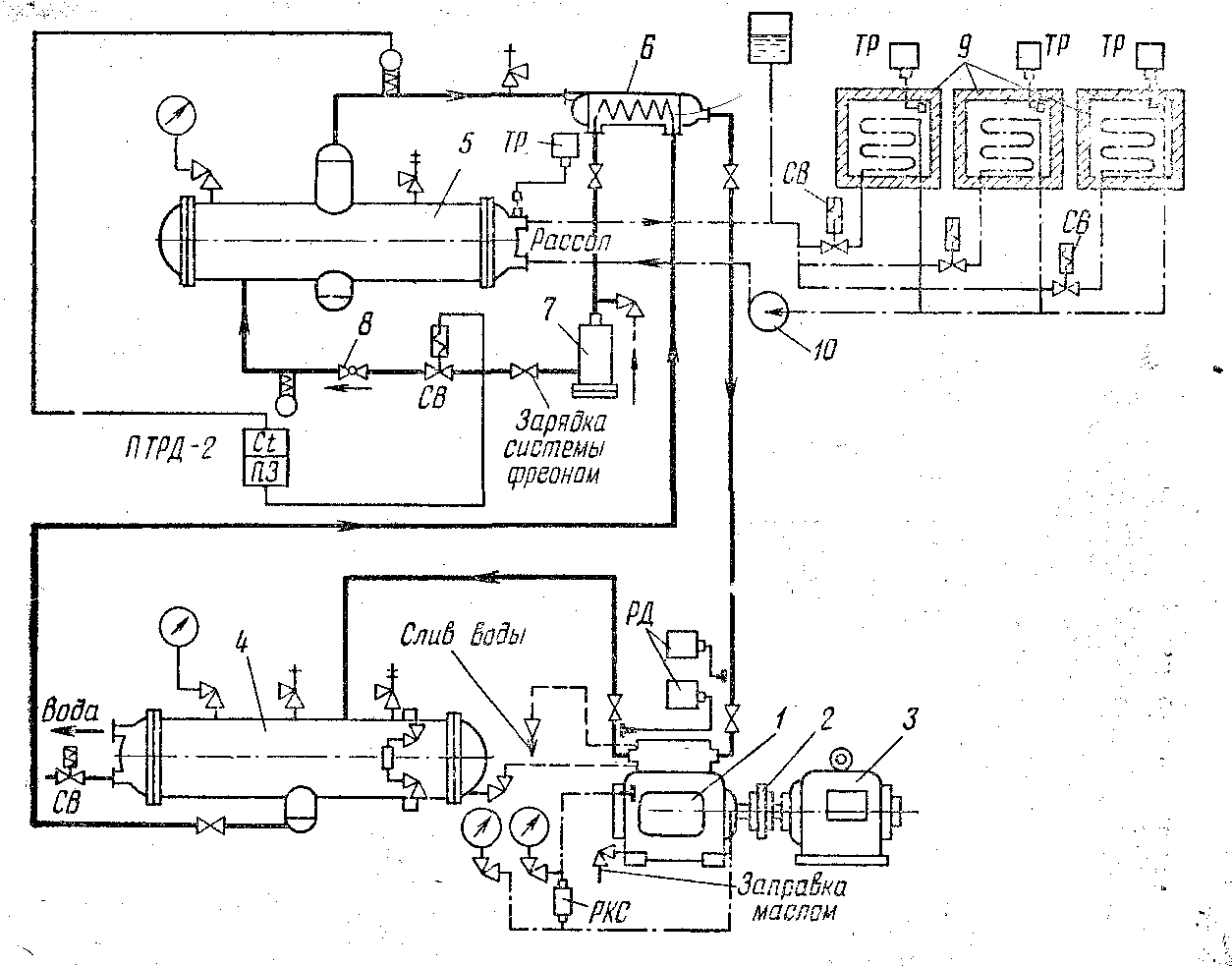

Рис .89. Схема холодильної
машини з розсільним охолодженням камер
1- компресор; 2- муфта; 3-
електродвигун; 4- конденсатор; 5- випарник;
6- теплообмінник; 7- фільтр;
8- ручний регулюючий вентиль; 9- холодильні
камери; 10- розсільний насос.
